萬用電路板俗稱“洞洞板”。相比專業的PCB制版，洞洞板(萬用電路板)具有以下優勢：使用門檻低，成本低廉，使用方便，擴展靈活。比如在大學生電子設計競賽中，作品通常需要在幾天時間內爭分奪秒地完成，所以大多使用洞洞板。

　　洞洞板的選擇

　　目前市場上出售的洞洞板主要有兩種，一種焊盤各自獨立(圖1，以下簡稱單孔板)，另一種是多個焊盤連在一起(圖2，以下簡稱連孔板)，單孔板又分為單面板和雙面板兩種。根據筆者的經驗，單孔板較適合數字電路和單片機電路，連孔板則更適合模擬電路和分立電路。因?yàn)閿?shù)字電路和單片機電路以芯片為主，電路較規則;而模擬電路和分立電路往往較不規則。分立元件的引腳常常需要連接多根線，這時如果有多個焊盤連在一起就要方便一些。當然這并不絕對，每個人的喜好不一樣，選擇自己用起來比較順手的就OK了。

?

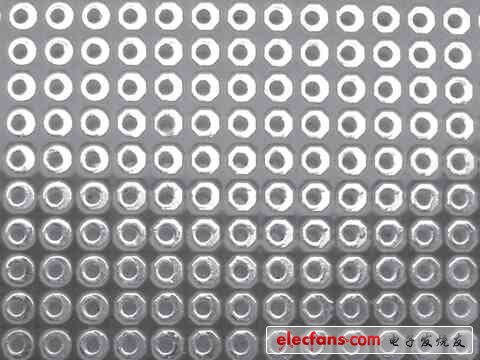

　　圖1 單孔板

?

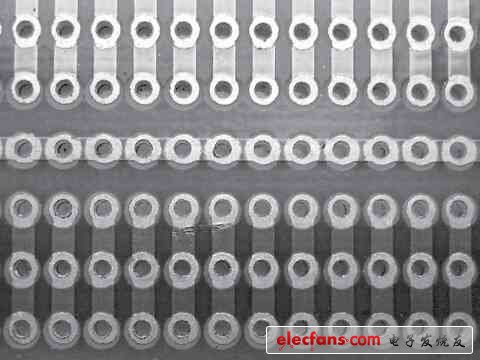

　　圖2 連孔板

　　另外，讀者需要區分兩種不同材質的洞洞板：銅板和錫板。銅板的焊盤是裸露的銅，呈現金黃色，平時應該用紙包好保存，以防止焊盤氧化，萬一焊盤氧化了(焊盤失去光澤、不好上錫)，可以用棉棒蘸酒精清洗或用橡皮擦拭。焊盤表面鍍了一層錫的是錫板，焊盤呈現銀白色，錫板的基板材質要比銅板堅硬，不易變形。他們的價格也有區別，以大小為100 cm2(10cm×10cm)的單面板為例：銅板價格3~4元，錫板7~8元，一般每平方厘米不超過8分錢。

　　焊接前的準備

　　在焊接洞洞板之前需要準備足夠的細導線(圖3)用于走線。細導線分為單股的和多股的(圖4)：?jiǎn)喂捎矊?dǎo)線可將其彎折成固定形狀，剝皮之后還可以當作跳線使用;多股細導線質地柔軟，焊接后顯得較為雜亂。

?

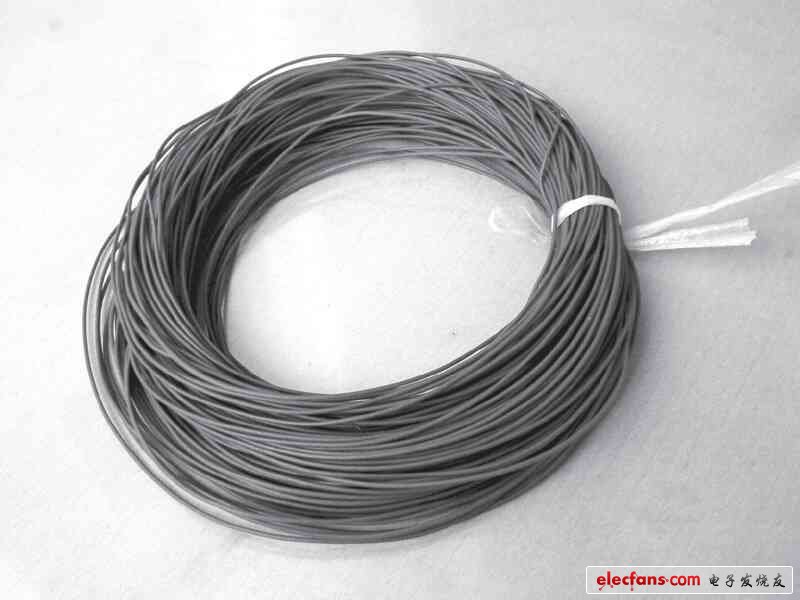

　　圖3 細導線

?

　　圖4 多股和單股細導線

　　洞洞板具有焊盤緊密等特點，這就要求我們的烙鐵頭有較高的精度，建議使用功率30W左右的尖頭電烙鐵。同樣，焊錫絲也不能太粗，建議選擇線徑為0.5~0.6mm的。
