國產碳化硅MOSFET解決LLC功率調整時的硬開關損耗痛點

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2025-03-07 07:30 ? 次閱讀

LLC諧振轉換器的核心優勢在于軟開關實現的高效率、寬輸入適應性及高功率密度,其典型應用涵蓋消費電子、工業電源、新能源、醫療等高要求領域。與SiC MOSFET結合后,LLC在高頻、高溫、高可靠性場景中的性能進一步提升,成為下一代高效電源系統的關鍵技術。

LLC諧振轉換器的最大應用痛點可歸結為:復雜的設計與參數優化、輕載效率與動態響應的平衡、高頻高功率下的元器件可靠性及成本壓力。先在通過器件創新-比如應用BASiC基本半導體(BASiC Semiconductor)國產第三代碳化硅MOSFET、控制算法優化和系統集成技術,逐步突破這些瓶頸,進一步拓展其在高效能源轉換領域的應用。

下面著重談一下:

應用場景及核心痛點

電動汽車充電機OBC輸入電壓范圍寬(200-800V),輕載時硬開關損耗大,動態響應需匹配電池快速充放電需求。利用國產碳化硅MOSFET比如BASiC基本半導體(BASiC Semiconductor)的高頻低損耗特性,擴展LLC的軟開關范圍,降低輕載損耗。在硬開關不可避免的瞬態工況(如負載突變)中,SiC器件如BASiC基本半導體(BASiC Semiconductor)顯著降低損耗,彌補LLC的局限性。

服務器電源 高頻磁性元件成本高,散熱設計復雜,需在密閉機柜中維持高效冷卻。國產碳化硅MOSFET比如BASiC基本半導體(BASiC Semiconductor)的高導熱性和高溫穩定性,使LLC在高溫環境等場景中保持高效可靠。

光伏逆變器 輸入電壓波動劇烈(隨光照變化),諧振參數需兼顧全工況效率,系統穩定性要求高。國產碳化硅MOSFET比如BASiC基本半導體(BASiC Semiconductor)高雪崩耐量(UIS)提升系統魯棒性。

在LLC諧振轉換器中,輸出功率調整過程中出現硬開關的主要原因及碳化硅(SiC)MOSFET取代超結MOSFET的優勢如下:


一、LLC輸出功率調整中出現硬開關的原因

頻率偏離諧振區域
LLC通過調節開關頻率實現功率調整。當頻率高于或低于諧振頻率時,諧振腔的電流可能不足以完成開關管的零電壓(ZVS)或零電流(ZCS)切換,導致硬開關:

輕載或空載時:開關頻率升高至諧振頻率以上,原邊電流減小,無法為開關管的寄生電容充放電,導致硬開通。

重載或瞬態調整時:頻率可能低于諧振頻率,諧振電流相位滯后,關斷時存在剩余電流,引發硬關斷。

輸入電壓或負載突變
快速變化的工況可能導致控制環路響應延遲,暫時脫離軟開關范圍。

死區時間設計不當
死區時間過長或過短會導致體二極管導通損耗或反向恢復問題,破壞軟開關條件。


二、碳化硅(SiC)MOSFET取代超結MOSFET的根本優勢

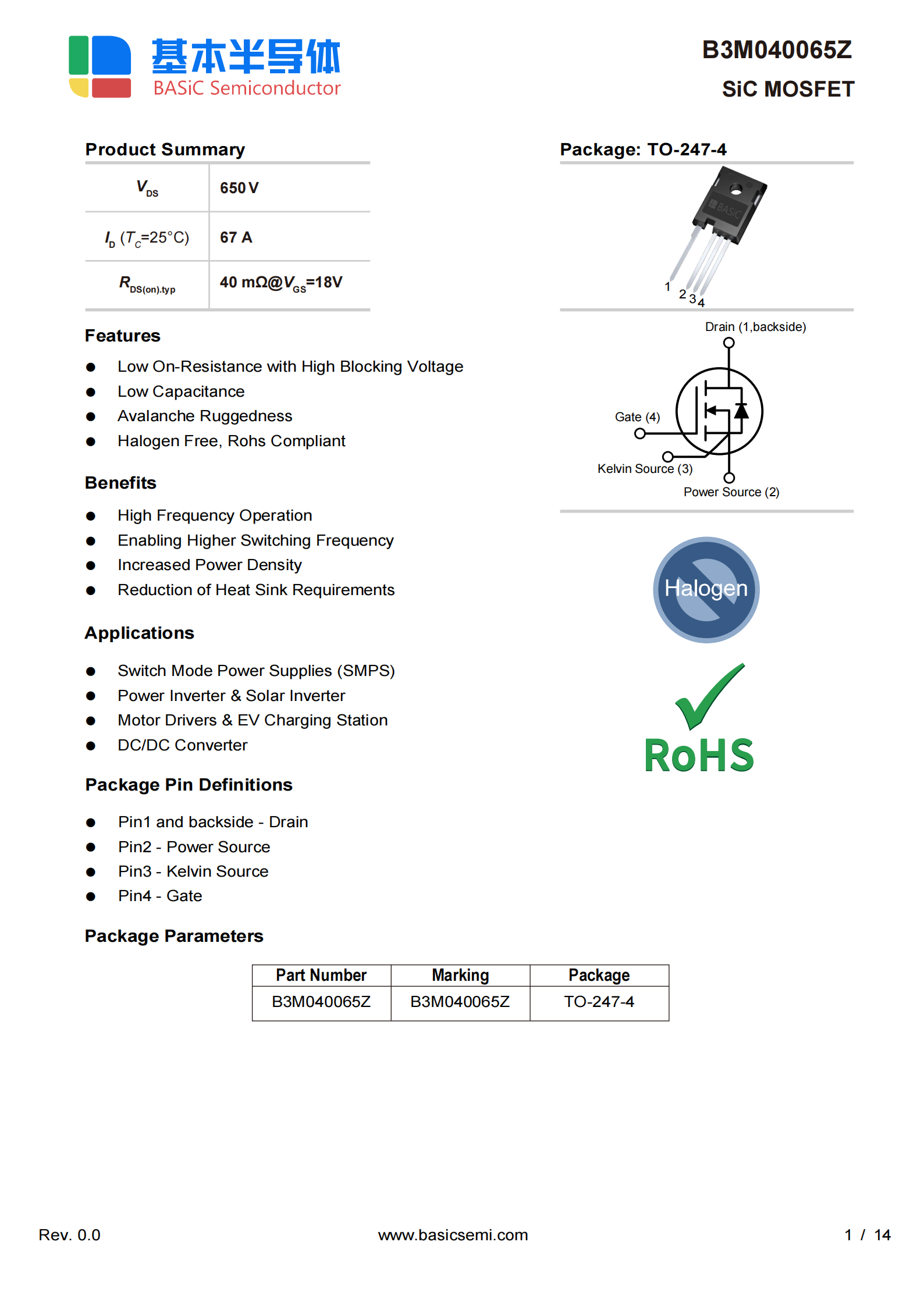

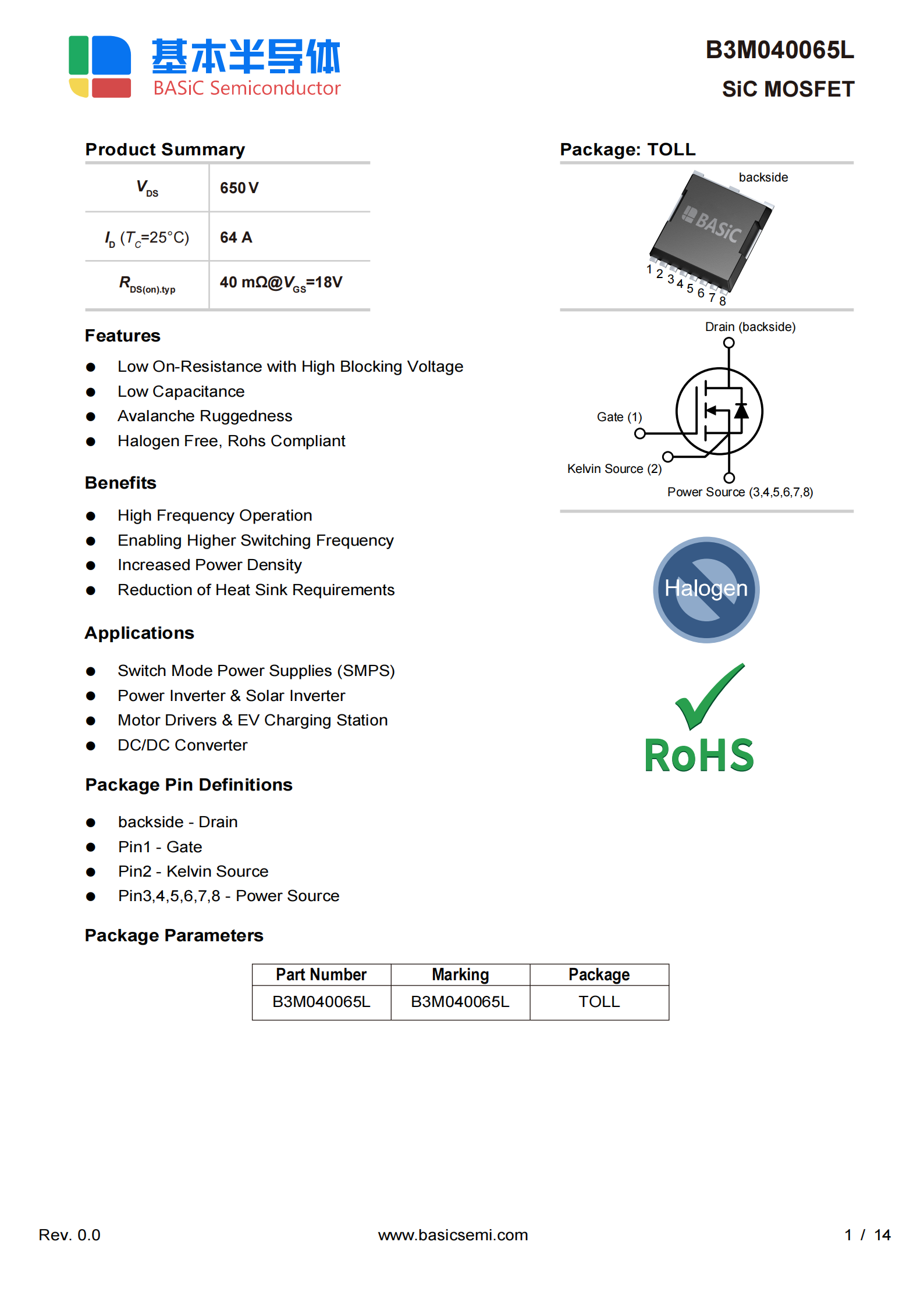

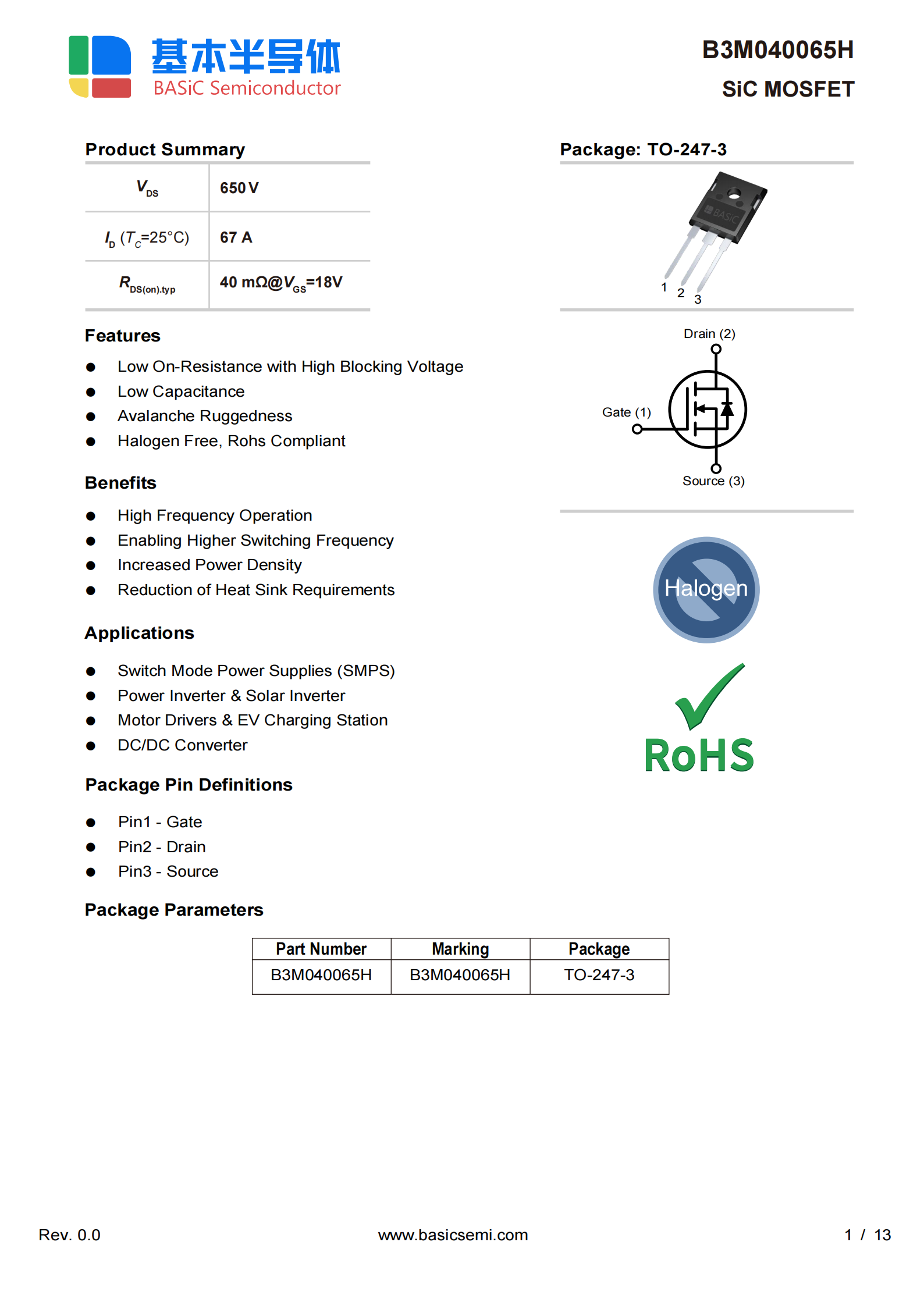

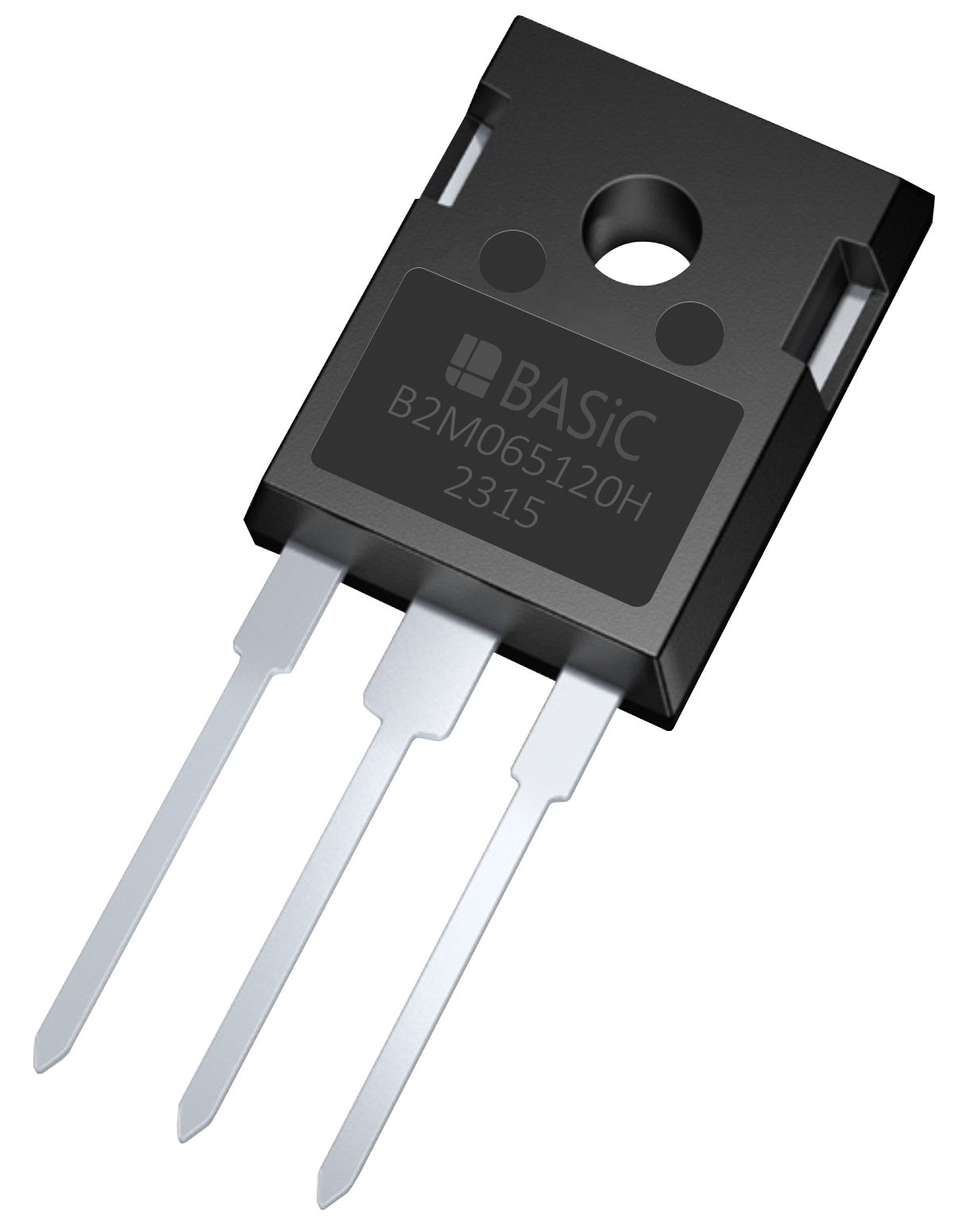

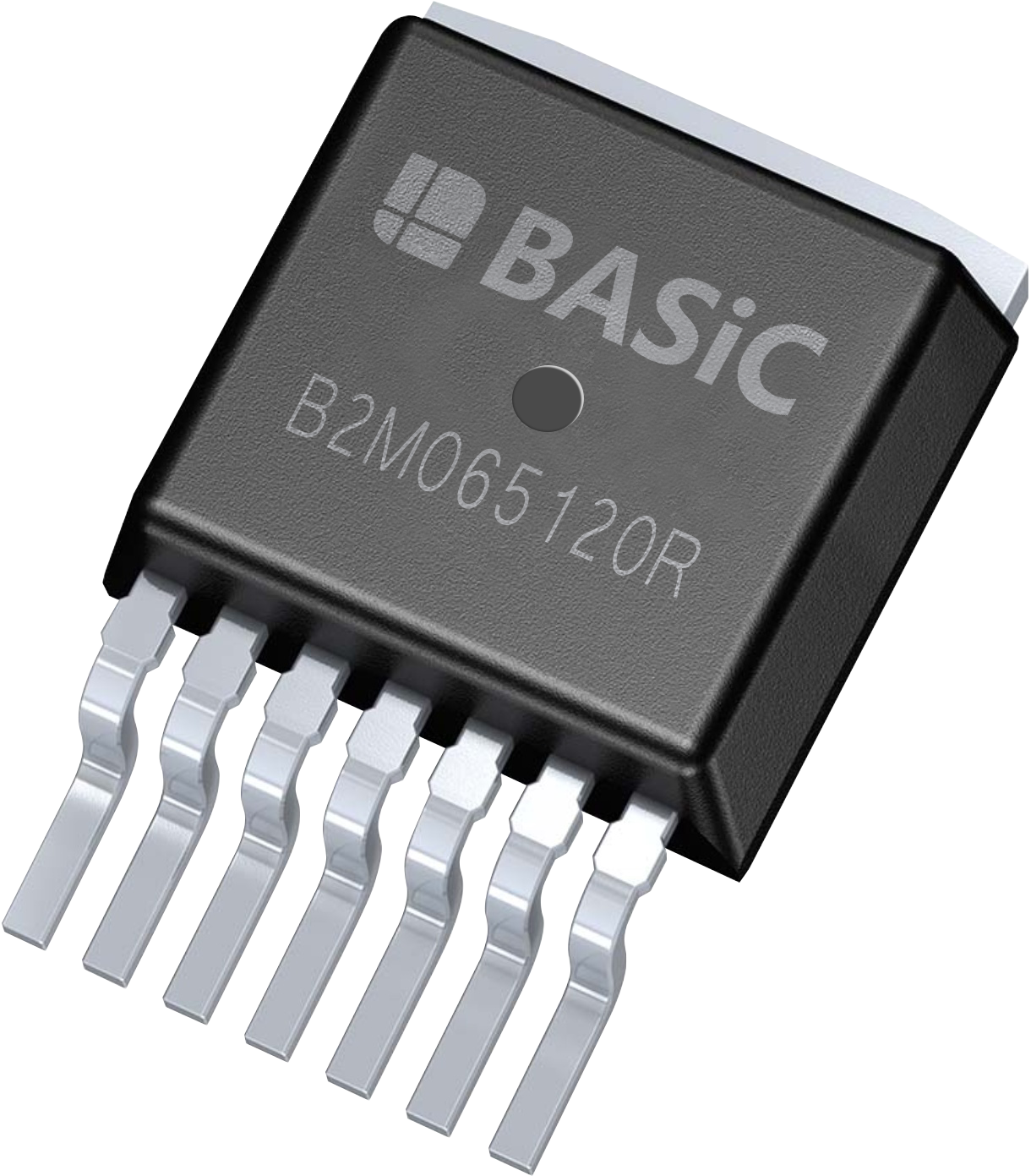

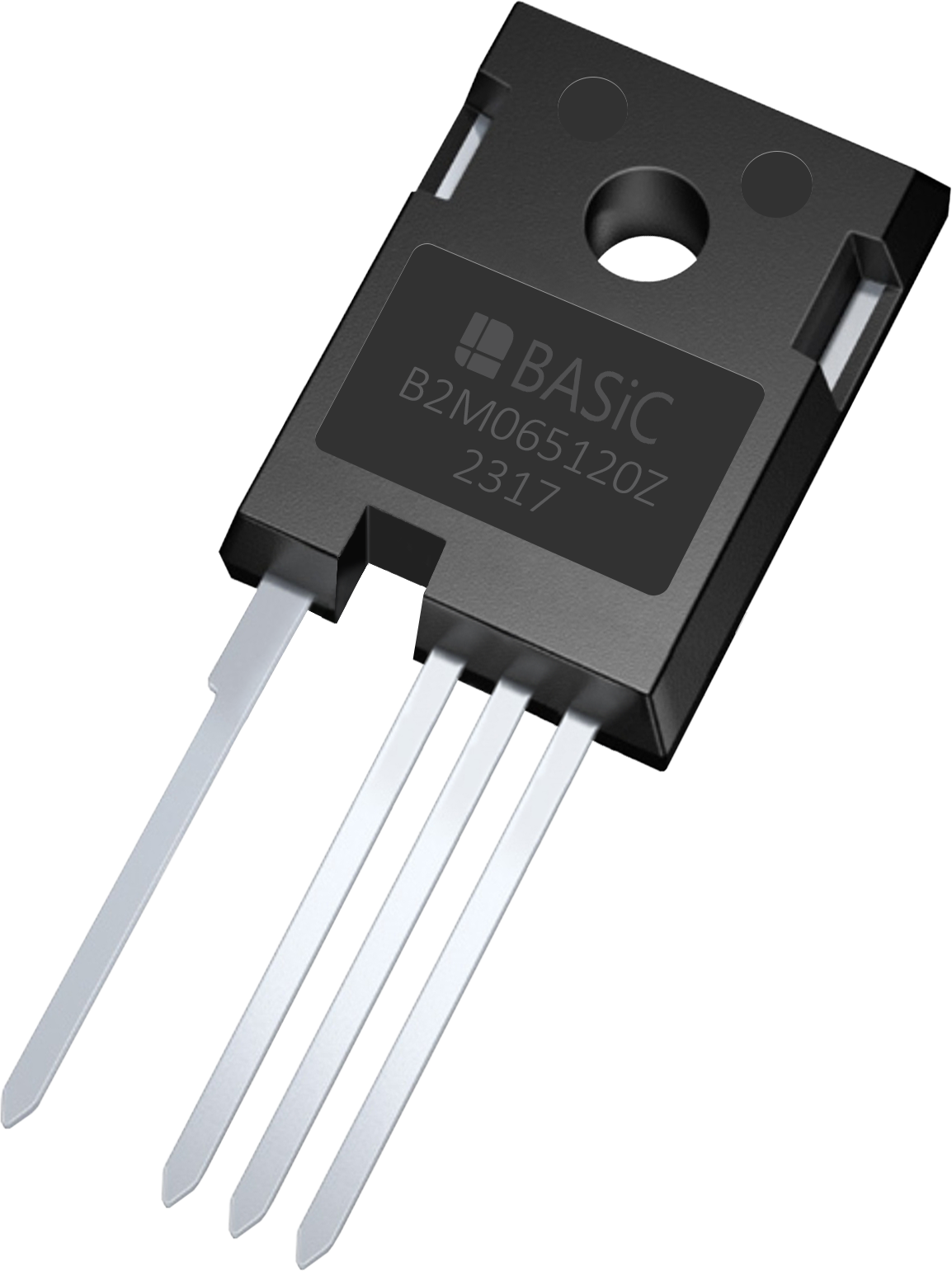

BASiC基本股份(BASiC Semiconductor) G3.5系列(650V)

常溫及高溫下的開關損耗(Etotal)顯著低于S*和W*量產競品,高頻應用效率更高。

BASiC基本股份(BASiC Semiconductor) 650V碳化硅MOSFET動態特性優勢

在雙脈沖測試中,BASiC基本股份(BASiC Semiconductor) 650V碳化硅MOSFET 開關損耗(Eon/Eoff) 在常溫和高溫下均優于C*、O*等競品,得益于SiC MOSFET的高速開關特性(低寄生電容、低反向恢復電荷)。

Ciss/Crss 倍率 設計優化了驅動效率,降低開關損耗。

高頻與高溫穩定性

支持高頻應用(MHz級別),同時高溫(175°C)下導通電阻僅增長至常溫的約1.8倍(從13mΩ增至24mΩ),優于傳統硅基器件。

材料導熱系數高(SiC導熱性是硅的3倍),高溫下性能更穩定。

更低的開關損耗

SiC MOSFET的開關速度更快(得益于高電子飽和漂移速度),且寄生電容更小,顯著降低硬開關時的能量損耗(如 Eoss? 和 Esw?)。

反向恢復電荷(Qrr)極低:SiC體二極管的反向恢復特性優于硅基超結MOSFET,硬開關時反向恢復損耗減少80%以上。

高頻性能優勢

SiC器件支持更高開關頻率(MHz級別),允許LLC設計更緊湊的磁性元件,同時在高頻硬開關場景下仍保持高效率。

高溫穩定性

SiC的導熱系數是硅的3倍,且導通電阻(Rds(on))隨溫度變化小,高溫下性能更穩定,適合LLC可能出現的局部硬開關工況。

降低系統復雜性

在硬開關不可避免的寬范圍調功場景中,SiC的高效表現減少了對復雜軟開關輔助電路的需求,簡化了設計。

BASiC基本股份(BASiC Semiconductor)工藝與可靠性優勢

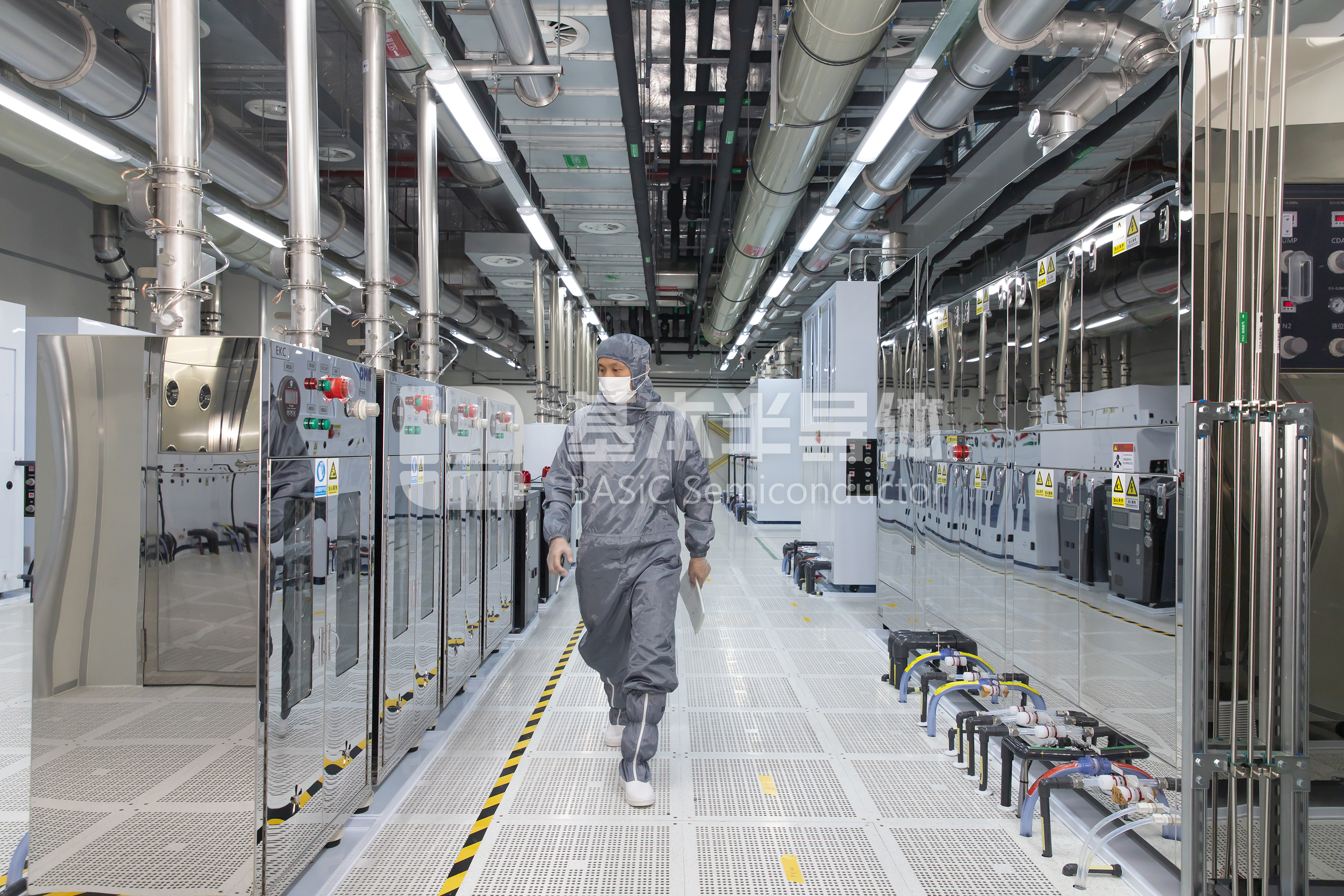

高性能平面工藝平臺

BASiC基本股份(BASiC Semiconductor)基于自研的平面型SiC MOSFET工藝,實現高一致性低工藝缺陷率(通過Epi缺陷Mapping、光致發光Mapping等嚴格檢測)。

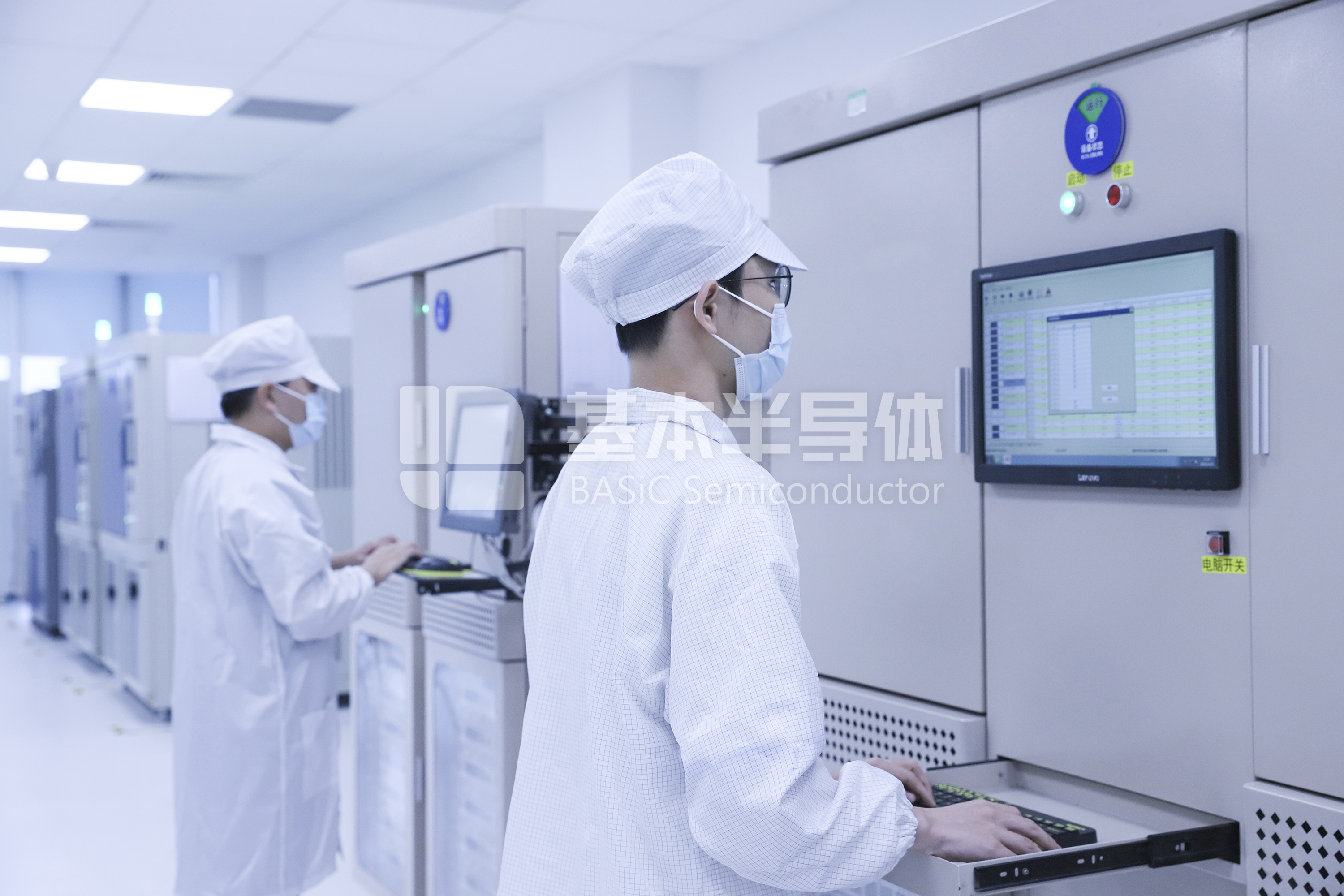

BASiC基本股份(BASiC Semiconductor)晶圓級老化(WLBI)篩選早期失效芯片,結合Known Good Die(KGD)測試,確保車規級可靠性。

車規級可靠性認證

BASiC基本股份(BASiC Semiconductor)已通過AEC-Q101認證,6款產品滿足車用主驅芯片要求。

關鍵可靠性測試覆蓋 HTRB(高溫反偏)、HTGB(高溫柵偏)、UIS(雪崩耐量)、短路測試 等,確保極端工況下的穩定性。

BASiC基本股份(BASiC Semiconductor)缺陷控制與篩選技術

BASiC基本股份(BASiC Semiconductor) WLBI晶圓級老化:通過高溫高壓應力加速篩選工藝缺陷,結合Weibull分布模型預測壽命,優化良率。

BASiC基本股份(BASiC Semiconductor) KGD測試:對裸Die進行大功率測試(DC/AC/雪崩/短路),分Bin篩選出符合車規要求的芯片。

BASiC基本股份的SiC MOSFET技術核心優勢在于:

性能對標國際頭部廠商:低開關損耗、優異高溫特性實現高效能;

車規級可靠性:嚴格的WLBI和KGD篩選流程確保芯片一致性及壽命;

工藝自主可控:平面工藝平臺結合缺陷控制技術,支撐高良率與定制化能力。
這些優勢使其在電動汽車、工業電源等高端市場具備與國際大廠競爭的潛力。


總結

LLC的硬開關問題源于功率調整時的頻率偏移和動態工況,而國產SiC MOSFET比如BASiC基本半導體(BASiC Semiconductor)憑借超低開關損耗、優異高頻特性及高溫穩定性,在硬開關場景中大幅提升效率和可靠性,成為替代超結MOSFET的理想選擇。其根本優勢在于**“高頻硬開關下的損耗控制能力”**,為高功率密度和高效率電源設計提供了關鍵支持。
