概述

HMC753是一款GaAs MMIC低噪聲寬帶放大器，采用無引腳4x4 mm塑料表貼封裝。 該放大器的工作頻率范圍為1至11 GHz，提供高達16.5 dB的小信號增益、1.5 dB噪聲系數及+30 dBm輸出IP3，同時采用+5V電源的功耗僅55 mA。 高達+18 dBm的P1dB輸出功率使LNA可用作平衡、I/Q或鏡像抑制混頻器的LO驅動器。 HMC753還具有隔直的I/O，內部匹配50 Ohms，因而非常適合高容量微波無線電或VSAT應用。 該多功能LNA還可以HMC-ALH444裸片形式提供。
數據表：*附件：HMC753低噪聲放大器，采用SMT封裝，1-11GHz技術手冊.pdf

應用

• 點對點無線電
• 點對多點無線電
• 軍事和太空
• 測試儀器儀表

特性

• 噪聲系數： 1.5 dB (4 GHz)
• 增益： 16.5 dB
• P1dB輸出功率： +18 dBm
• 電源電壓：
  +5V (55 mA)
• 輸出IP3： +30 dBm
• 50 Ω匹配輸入/輸出
• 24引腳4x4mm SMT塑料封裝： 16mm2

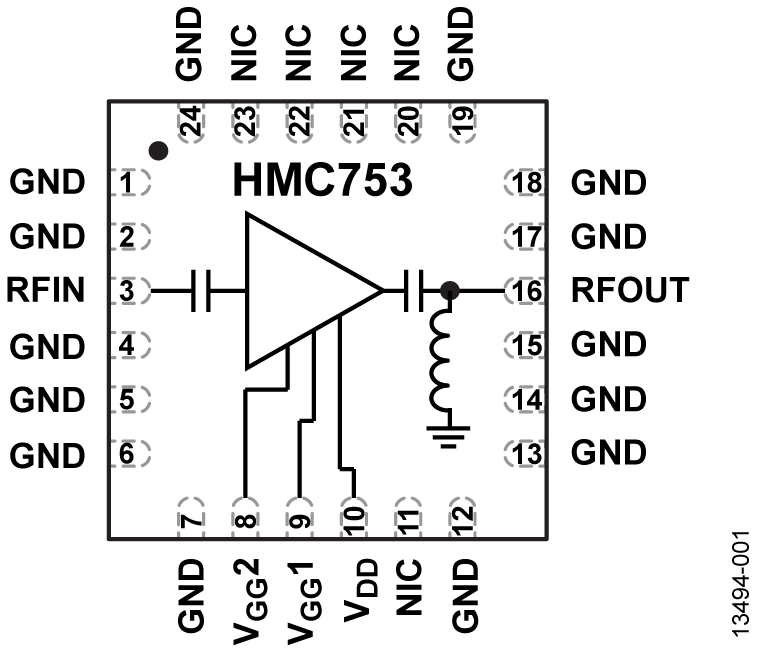

框圖

引腳配置描述

接口示意圖

操作理論
HMC753寬帶、低噪聲放大器的電路架構如圖20所示。HMC753采用單增益級構成放大器，在1 GHz至6 GHz頻段的典型增益為16.5 dB，在6 GHz至11 GHz頻段的典型增益為14 dB。

HMC753具有單端輸入和輸出端口，在1 GHz至11 GHz的頻率范圍內，其阻抗標稱值等于50歐姆。因此，HMC753可以直接插入50歐姆系統，無需阻抗匹配電路。此外，多個HMC 753放大器可以背靠背級聯，無需外部匹配電路。
輸入和輸出阻抗在溫度和電源電壓變化時足夠穩定，不需要阻抗匹配補償。RF輸入和RF輸出端口均具有片內隔直電容，因此無需外部交流耦合電容。必須為接地引腳和背面裸露焊盤提供極低電感的接地連接。這確保了穩定的操作。為了實現HMC753的最佳性能且不損壞器件，必須遵循推薦的偏置序列；詳情參見應用信息部分。
