概述
AD9528是一款雙級PLL，集成JESD204B/JESD204C SYSREF發生器，可用于多器件同步。第一級鎖相環(PLL) (PLL1)通過減少系統時鐘的抖動，從而實現輸入基準電壓調理。第二級PLL (PLL2)提供高頻時鐘，可實現來自時鐘輸出驅動器的較低積分抖動以及較低寬帶噪聲。外部VCXO提供PLL2所需的低噪聲基準電壓，以滿足苛刻的相位噪聲和抖動要求，實現可以接受的性能。片內VCO的調諧頻率范圍為3.450 GHz至4.025 GHz。集成的SYSREF發生器輸出單次、N次或連續信號，并與PLL1和PLL2輸出同步，以便對齊多個器件的時間。
數據表：*附件：AD9528提供14路LVDS HSTL輸出的JESD204B JESD204C時鐘發生器技術手冊.pdf

AD9528產生最高頻率為1.25 GHz的六路輸出（輸出0至輸出3、輸出12和輸出13），以及最大頻率高達1 GHz的八路輸出。每一路輸出均可配置為直接從PLL1、PLL2或內部SYSREF發生器輸出。14路輸出通道的每一路都包含一個帶數字相位粗調功能的分頻器，以及一個模擬微調相位延遲模塊，允許全部14路輸出具有時序?qū)R的高度靈活性。AD9528還可用作靈活的雙通道輸入緩沖器，以便實現14路器件時鐘和/或SYSREF信號的分配。啟動時，AD9528直接向輸出12和輸出13發送VCXO信號，用作啟動就緒時鐘。

注意在整篇數據手冊中，雙功能引腳名稱通過適用的相關功能來引用。

應用

• 高性能無線收發器
• LTE和多載波GSM基站
• 無線和寬帶基礎設施
• 醫療儀器
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘；支持JESD204B/JESD204C
• 低抖動、低相位噪聲時鐘分配
• 自動測試設備(ATE)和高性能儀器儀表

特性

• 14路輸出，可配置為HSTL或LVDS
• 最大輸出頻率
  • 6路輸出高達1.25 GHz
  • 8路輸出高達1 GHz
• 取決于壓控晶體振蕩器(VCXO)頻率精度（啟動頻率精度：<±100 ppm）
• 每路輸出均提供專用的8位分頻器
  • 粗調延遲： 63個步長為RF VCO分頻器輸出頻率一半的步進，不受抖動影響
  • 微調延遲： 15個步進，分辨率為31 ps
• 典型輸出間偏斜： 20 ps
• 針對奇數分頻器設置提供占空比校正
• 輸出12和輸出13，上電時VCXO輸出
• 絕對輸出抖動： <160 f S （122.88 MHz時）
  12 kHz至20 MHz積分范圍
• 數字鎖頻檢測
• SPI和I^2^C兼容型串行控制端口
• 雙PLL架構
  • PLL1
    • 利用外部VCXO實現參考輸入時鐘清零
    • 鑒相器速率：最高110 MHz
    • 冗余參考輸入
    • 自動和手動參考切換模式
      • 恢復式和非恢復式切換
    • 保持模式支持參考丟失檢測
    • VCXO提供的低噪聲LVDS/HSTL輸出可用于射頻/中頻(RF/IF)頻率合成器
  • PLL2
    • 鑒相器速率：最高275 MHz
    • 集成低噪聲VCO

框圖

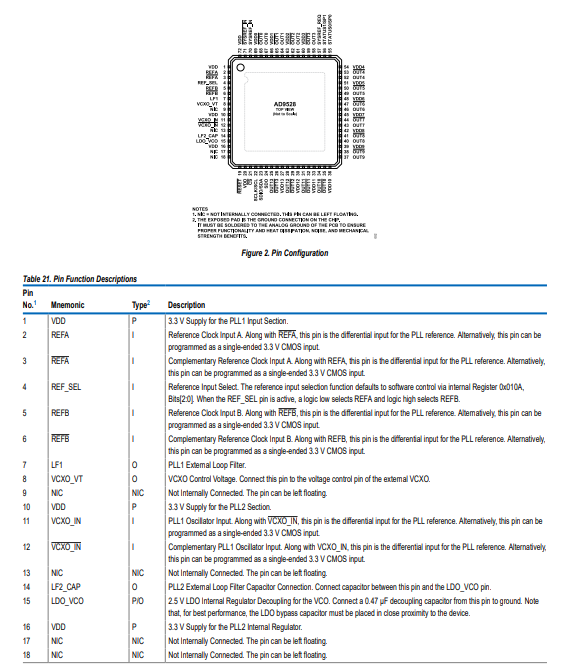

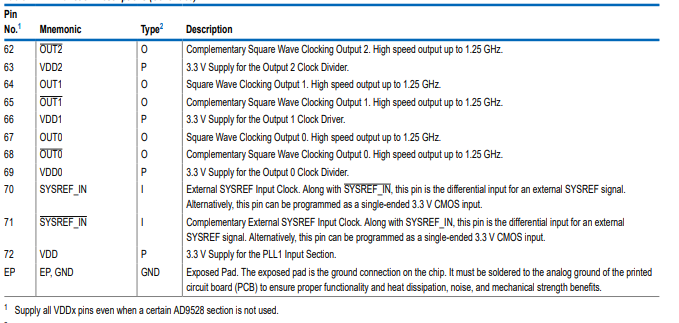

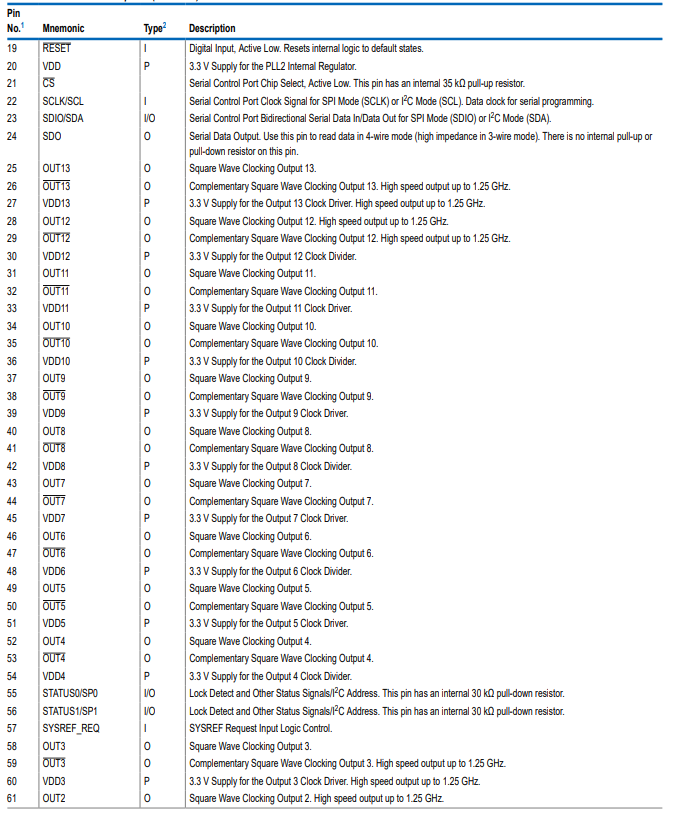

引腳配置描述

典型應用電路

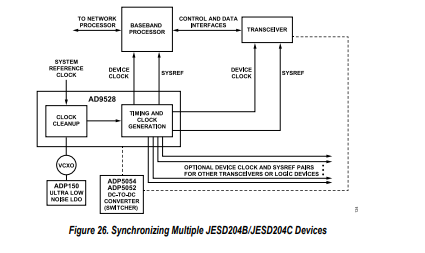

AD9258 能夠同步多個符合 JESD204B/JESD204C 標準（聯合電子設備工程委員會標準）的器件。圖 26 展示了 AD9258 同步系統參考時鐘的過程。AD9528 首先對系統參考時鐘進行凈化處理，然后在雙環模式下將其倍頻至更高頻率。AD9528 的時鐘分配功能用于為系統中所有周邊的 JESD204B/JESD204C 器件提供時鐘并使其同步。

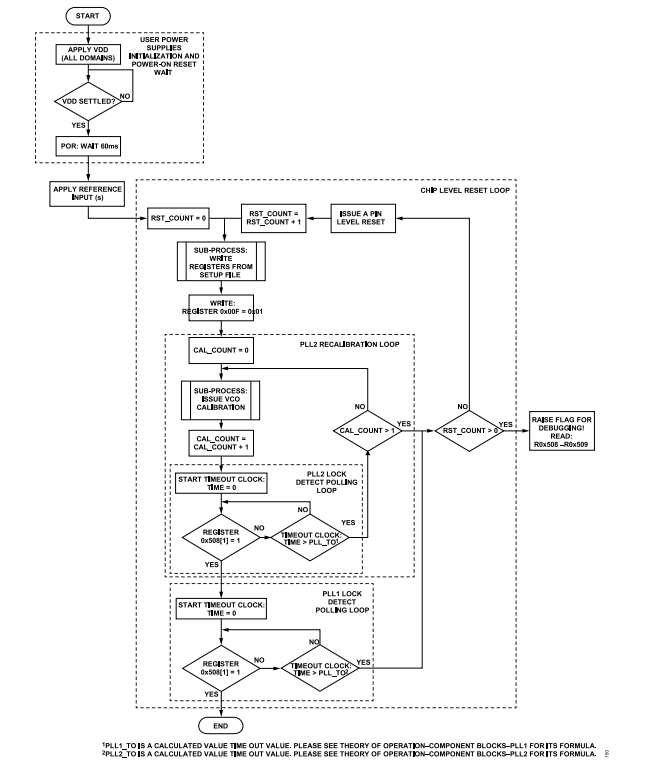

器件初始化和校準流程圖

本節中的流程圖展示了使用評估軟件生成的設置文件（.stp）時，AD9528 典型的初始化例程，以及為實現穩健的系統啟動而設計的校準例程。

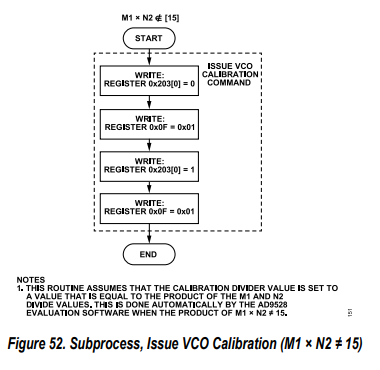

圖 51、圖 52、圖 53 和圖 54 假定以下條件：壓控振蕩器（VCO）具有 ±100 ppm 的拉偏范圍，且使用設置文件進行可靠的頻率轉換。這些流程圖并非無限循環，芯片級復位循環的計數變量（RST_COUNT）和 PLL2 重新校準循環的計數變量（CAL_COUNT）是用于為循環設置計數上限的計數變量，這些變量僅適用于初始化過程。
