INAx191 是一款低功耗、電壓輸出、電流分流監控器（也稱為電流檢測放大器），常用于過流保護和精密電流測量（用于實現系統優化），此外它還可用于閉環反饋電路中。該器件可在獨立于電源電壓之外的 –0.2V 至 +40V 共模電壓下檢測分流器上的壓降。INAx191 的低輸入偏置電流允許使用更大的電流檢測電阻器，從而能夠提供 μA 級的精確電流測量。共有五種固定增益可供選擇：25V/V、50V/V、100V/V、200V/V 或 500V/V。零漂移架構的低失調電壓擴展了電流測量的動態范圍，并允許使用具有更低功率損耗的更小檢測電阻器，同時仍提供精確的電流測量。

數據手冊：*附件：INA191 采用WCSP封裝、具有使能引腳和皮安級IB的、40V、超精密電流檢測放大器技術手冊.pdf

INA191 由 1.7V 至 5.5V 單電源供電，在啟用時消耗的最大電源電流為 65μA，在禁用時僅為 100nA。該器件的額定工作溫度范圍為 –40°C 至 +125°C，采用 DSBGA-6 (INA191) 和 DSBGA-12 (INA2191) 封裝。

特性
? 低功耗：
– 電源電壓 VS：1.7V 至 5.5V
– 關斷電流：100nA（INA191 的最大值）
– 靜態電流：43μA (INA191 25°C 時)
? 低輸入偏置電流：100pA（典型值）
（支持微安級電流測量）
? 雙向電流測量 (INA2191)
? 精度：
– ±0.25% 的最大增益誤差（A2 至 A5 器件）
– 7ppm/°C 的增益漂移（最大值）
– ±12μV（最大值）的失調電壓
– 0.13μV/°C 的溫漂（最大值）
? 寬共模電壓：-0.2 V 至 +40 V
? 增益選項：
– INAx191A1：25 V/V
– INAx191A2：50V/V
– INAx191A3：100V/V
– INAx191A4：200V/V
– INAx191A5：500V/V
? 封裝：
– INA191：0.895mm2
DSBGA
– INA2191：1.79mm2
DSBGA

引腳功能和配置

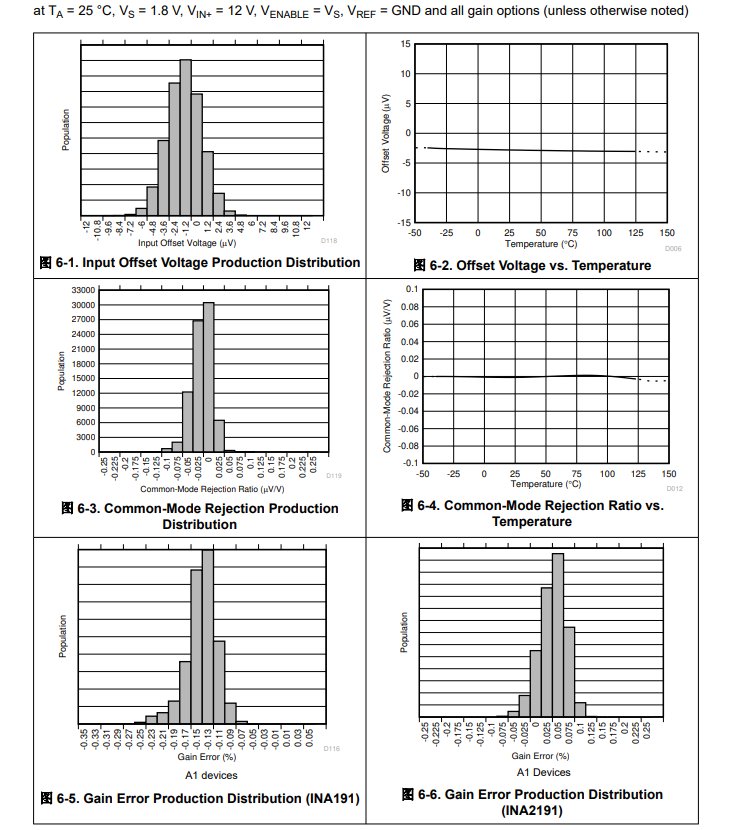

典型特性

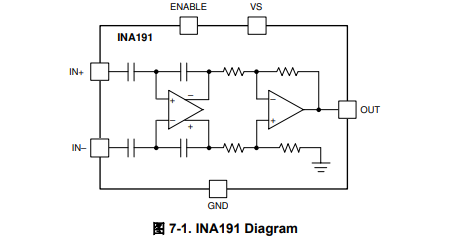

功能方框圖

應用
? 筆記本電腦
? 手機
? 電池供電設備
? 電信設備
? 電源管理
? 電池充電器
