TPSM8683x 是一款高效率、高電壓輸入、易于使用的同步降壓電源模塊。該器件集成了功率 MOSFET、屏蔽式電感器和基本型無源器件，從而最大限度地減小了設計尺寸。

該器件具有 4.5V 至 28V 的寬工作輸入電壓范圍，非常適合由 12V、19V、24V 電源總線供電的系統。TPSM8683x 支持高達 8A 的連續輸出電流，輸出電壓介于 0.6V 和 5.5V 之間。
*附件：tpsm86837.pdf

TPSM8683x 使用 DCAP3 控制模式提供快速瞬態響應、良好的線路和負載調節，無需外部補償，并支持 MLCC 等低等效串聯電阻 （ESR） 輸出電容器。

TPSM86838 在輕負載期間以強制連續導通模式 （FCCM） 運行，可在所有負載條件下保持較低的輸出紋波。TPSM86837 在 Eco 模式下運行，以在輕負載下實現高效率。

TPSM8683x 提供完整的非鎖存 OV（欠壓）、UV（欠壓）、OC（過流）、OT（過熱）和 UVLO（欠壓鎖定）保護，并結合了電源正常指示器和輸出放電功能 特性。

TPSM8683x 采用 19 引腳 5.0mm × 5.5mm HotRod QFN 封裝，額定結溫范圍為 –40°C 至 150°C。

特性

• 4.5V 至 28V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 8A 連續輸出電流能力
• 集成 MOSFET、電感器和基本無源器件
• 25°C 時為 0.6V ±1% 參考電壓
• D-CAP3? 控制模式，可實現快速瞬態響應
• TPSM86838 與 FCCM 配合使用，可實現具有較低輸出紋波的偽固定頻率
• TPSM86837 Eco-mode 可實現高輕載效率
• 通過 SS 電容器調節軟啟動時間
• 內置輸出放電功能
• 可選 800kHz 和 1200kHz 開關頻率
• 用于監控輸出電壓的電源正常指示器
• 支持高達 98% 的占空比作
• UV、OV、OT 和 UVLO 的非閉鎖保護
• –40°C 至 +150°C 工作結溫
• 19 引腳 5.0mm × 5.5mm QFN HotRod? 封裝

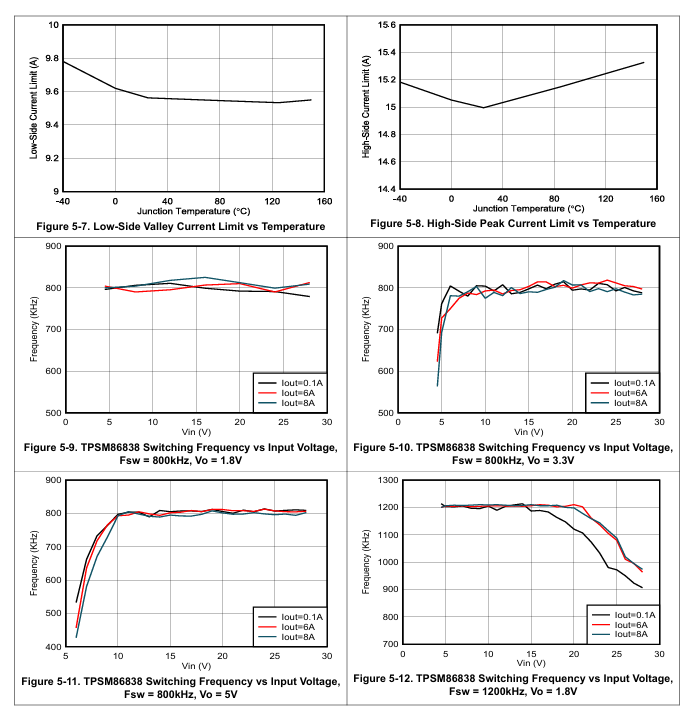

參數

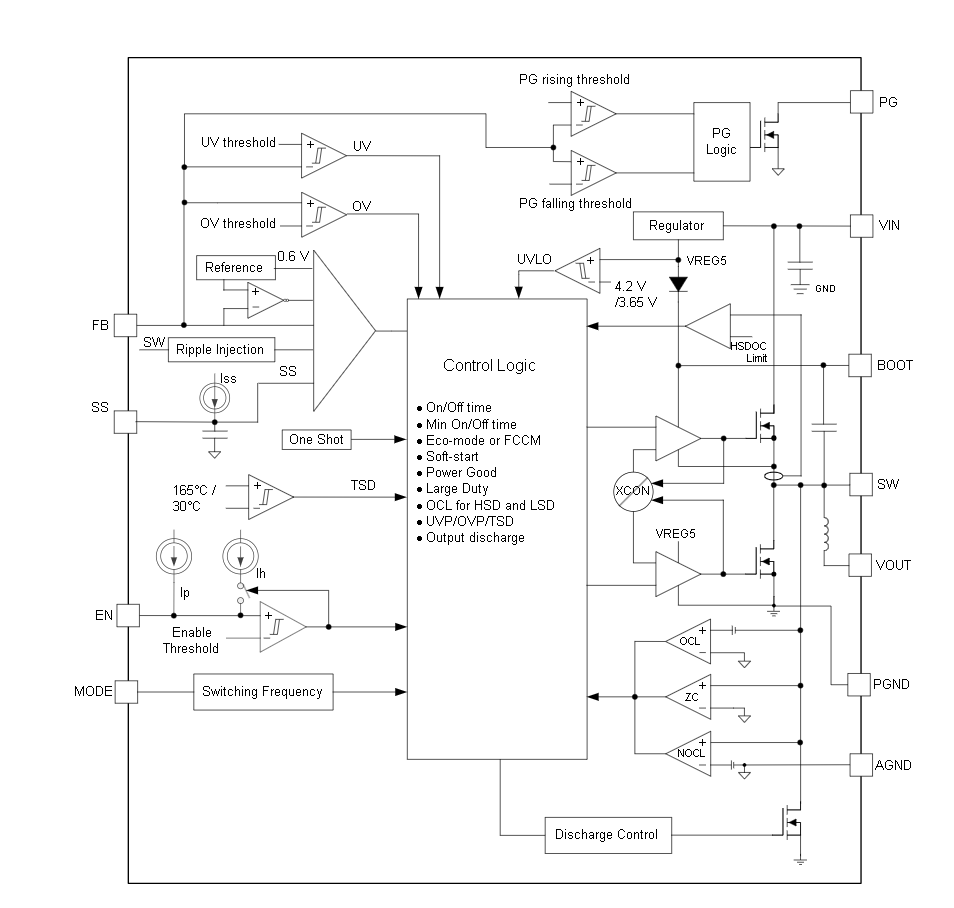

方框圖

概述

TPSM86837是一款高效率、高電壓輸入的同步降壓電源模塊，集成了MOSFETs、屏蔽電感以及基礎無源元件。該模塊設計用于工業應用及空間受限的電源總線應用，如12V、19V和24V電源軌。

主要特性

• ?輸入電壓范圍?：4.5V至28V
• ?輸出電壓范圍?：0.6V至5.5V
• ?最大輸出電流?：8A
• ?控制模式?：D-CAP3?控制模式，提供快速瞬態響應
• ?工作模式?：Eco-mode，提高輕載效率
• ?開關頻率?：可選800kHz或1200kHz
• ?保護功能?：過壓保護（OV）、欠壓保護（UV）、過流保護（OC）、過溫保護（OT）及欠壓鎖定（UVLO）
• ?溫度范圍?：-40°C至+150°C
• ?封裝?：19引腳5.0mm × 5.5mm QFN HotRod?封裝

應用領域

• 工業應用：醫療設備、工廠自動化與控制、測試與測量、專業音視頻
• 空間受限的POL應用：12V、19V和24V電源總線

功能描述

• ?D-CAP3控制模式?：無需外部補償，支持低ESR輸出電容，如MLCC。
• ?Eco-mode?：在輕載條件下保持高效率。
• ?可選開關頻率?：通過MODE引腳設置800kHz或1200kHz的開關頻率。
• ?軟啟動時間可調?：通過SS引腳連接的電容設置軟啟動時間。
• ?輸出放電功能?：在UV、OV、OT和EN關斷條件下自動放電輸出電容。
• ?電源良好（PG）指示器?：監測輸出電壓，用于電源軌排序和故障報告。

保護功能

• ? 過壓保護（OV） ?：輸出電壓超過125%時觸發保護。
• ? 欠壓保護（UV） ?：輸入電壓低于UVLO閾值時觸發保護。
• ? 過流保護（OC） ?：采用逐周期電流限制，防止過載和短路。
• ? 過溫保護（OT） ?：結溫超過165°C時觸發熱關機。
• ? 欠壓鎖定（UVLO） ?：輸入電壓低于UVLO閾值時禁用設備。

封裝與尺寸

• ?封裝類型?：19引腳QFN HotRod?封裝
• ?尺寸?：5.0mm × 5.5mm × 1.2mm（最大高度）

布局指南

• ?輸入電容?：至少使用兩個10μF陶瓷電容，靠近VIN引腳放置。
• ?輸出電容?：使用低ESR陶瓷電容，靠近VOUT引腳放置。
• ?反饋電阻?：將反饋電阻分壓器靠近FB引腳放置，以減少噪聲干擾。
• ?熱設計?：使用足夠的銅面積和熱過孔來確保良好的熱散耗。

文檔與支持

• 提供WEBENCH工具進行自定義設計。
• TI E2E支持論壇提供快速驗證的答案和設計幫助。
