基于RV1126開發板修改GPIO內核設備樹
1.設備樹修改指南
1.1設備節點位置說明
進入下方路徑，并找到設備樹文件：
cd ~/EASY-EAI-kernel/kernel/arch/arm/boot/dts
1.1設備樹節點參數說明

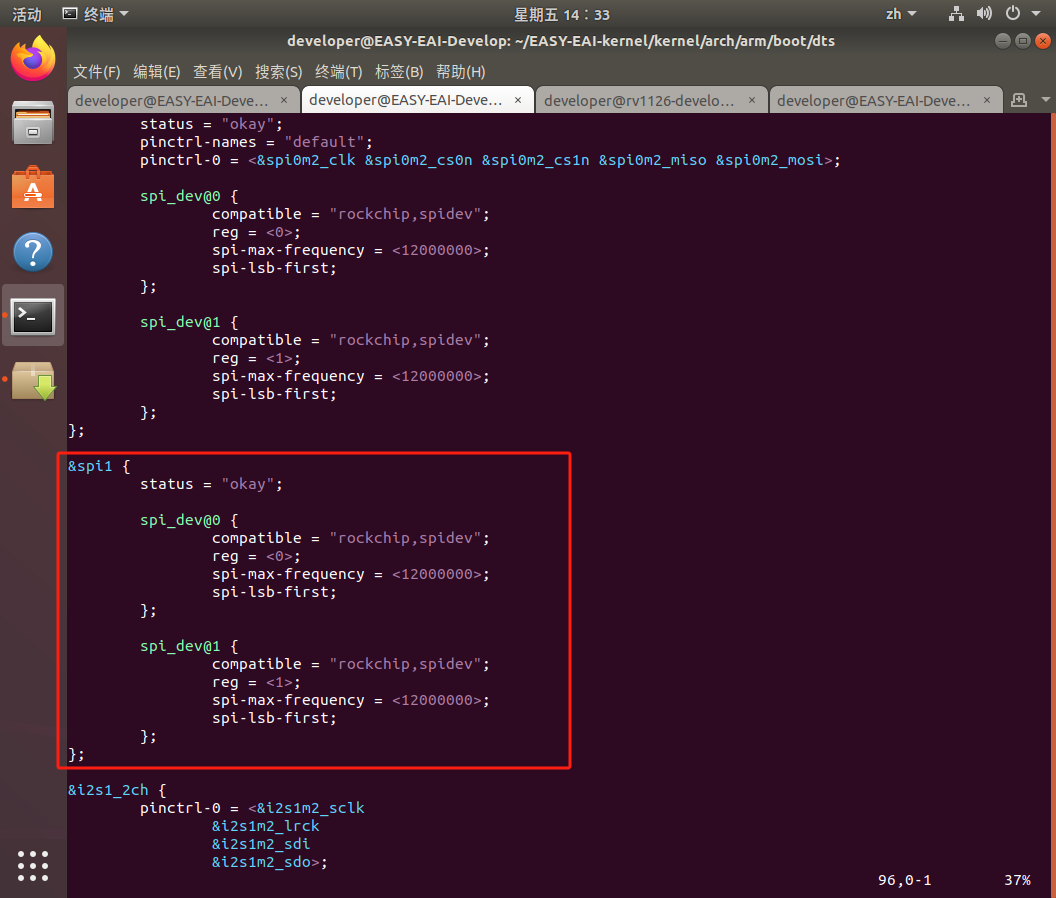

編輯設備樹文件，執行以下指令可以修改nano的板級頭文件，如下圖所示。（比如把復用為SPI1的硬件資源改成通用的GPIO對源代碼進行修改）
vim rv1126-nano-gpio-wdt.dts
注意：
* 只需要把SPI1節點部分刪除，重新編譯內核，把生成的boot.img燒寫到板卡中，就可以將復用掉的GPIO資源作為GPIO使用。
* 此方法只適用于SPI引腳復用GPIO。
2. 編譯及驗證設計
2.1 編譯
編譯及燒錄見《內核開發流程說明》
