TPSM63606 源自一系列同步降壓模塊，是一種高度集成的 36V、6A DC/DC 解決方案，將功率 MOSFET、屏蔽式電感器和無源器件組合在一個增強型 HotRod? QFN 封裝中。該模塊在封裝的角落有 VIN 和 VOUT 引腳，用于優化輸入和輸出電容器的布局。模塊下方的四個較大的導熱墊可實現簡單的布局和制造中的輕松處理。
*附件：tpsm63606.pdf

該 TPSM63606 的輸出電壓范圍為 1 V 至 16 V，旨在快速、輕松地在小尺寸 PCB 中實現低 EMI 設計。整個解決方案只需要四個外部元件，并且無需在設計過程中選擇磁性元件和補償部件。

雖然 TPSM63606 模塊專為空間受限的應用而設計，但具有許多功能以實現穩健的性能：帶滯后的精密使能，用于可調節的輸入電壓 UVLO，電阻器可編程開關節點轉換速率和擴頻選項，用于改善 EMI，集成 VCC、自舉和輸入電容器，用于提高可靠性和密度，在整個負載電流范圍內保持恒定的開關頻率， 以及用于排序、故障保護和輸出電壓監控的 PGOOD 指示器。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 多功能 36V 在 、6-A外同步降壓模塊
  • 集成 MOSFET、電感器和控制器
  • 1 V 至 16 V 的可調輸出電壓
  • 5.0 mm × 5.5 mm × 4 mm 包覆成型封裝
  • -40°C 至 125°C 結溫范圍
  • 頻率可在 200 kHz 至 2.2 MHz 范圍內調節
  • 負輸出電壓能力
• 在整個負載范圍內具有超高效率
  • 95%+ 峰值效率
  • 用于提高效率的外部偏置選項
  • 關斷靜態電流為 0.6 μA（典型值）
• 超低傳導和輻射 EMI 特征
  • 具有雙輸入路徑和集成電容器的低噪聲封裝可減少開關振鈴
  • 擴頻調制（S 后綴）
  • 電阻器可調開關節點轉換速率
  • 符合 CISPR 11 和 32 B 類輻射標準
• 適用于可擴展的電源
  • 與 TPSM63604 引腳兼容（36 V，4 A）
• 固有的保護功能，實現穩健的設計
  • 用于排序、控制和 V 的精密使能輸入和漏極開路 PGOOD 指示器在UVLO （紫外線鎖定）
  • 過流和熱關斷保護

參數

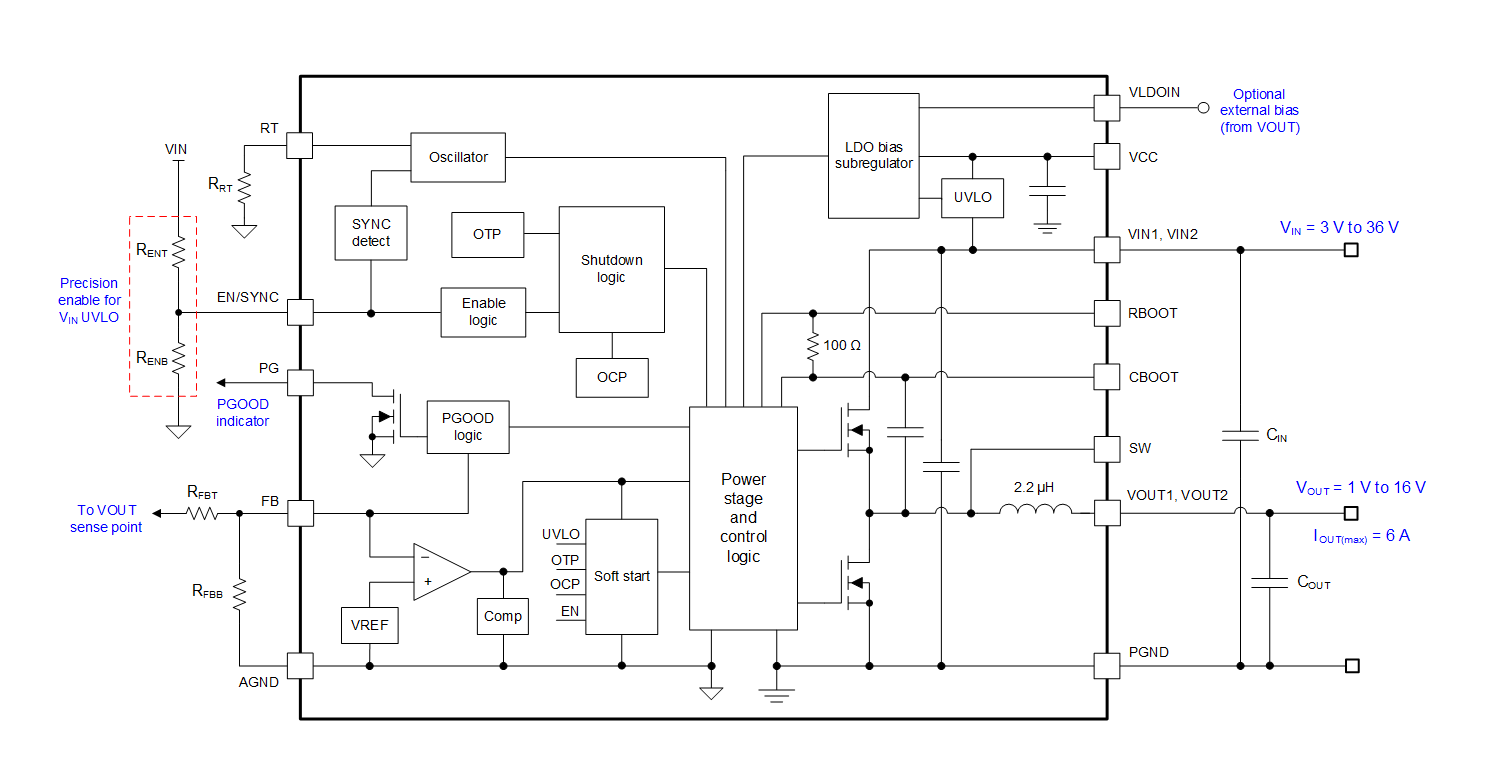

方框圖

1. 產品概述

TPSM63606 是一款高度集成的同步降壓（Buck）DC/DC 電源模塊，適用于寬輸入電壓范圍（3 V 至 36 V）和高效率應用。該模塊集成了 MOSFETs、電感器和控制器，提供高達 6 A 的輸出電流，并具有增強的 HotRod? QFN 封裝，以減少 EMI 并提高熱性能。

2. 主要特性

• ?寬輸入電壓范圍?：3 V 至 36 V，適合多種電源應用。
• ?高輸出電流?：最大 6 A 輸出電流。
• ?高效率?：峰值效率超過 95%，具有外部偏置選項以進一步提高效率。
• ?低 EMI?：集成低噪聲設計和傳播頻譜調制（S 后綴）選項，符合 CISPR 11 和 32 B 類排放標準。
• ?熱性能?：優化的封裝設計，提供良好的熱性能。
• ?保護功能?：包括過流保護、熱關斷保護和輸入電壓欠壓鎖定（UVLO）。
• ?靈活的配置?：輸出電壓可調，頻率可調（200 kHz 至 2.2 MHz），支持負輸出電壓。

3. 應用領域

• 測試和測量
• 航空航天和國防
• 工廠自動化和控制
• 降壓和反相降壓升壓電源供應

4. 封裝與尺寸

• ?封裝類型?：Enhanced HotRod? QFN
• ?尺寸?：5.0 mm × 5.5 mm × 4.0 mm

5. 電氣特性

• ?輸入電壓范圍?：3 V 至 36 V
• ?輸出電壓范圍?：1 V 至 16 V 可調
• ?輸出電流?：最大 6 A
• ?開關頻率?：200 kHz 至 2.2 MHz 可調
• ?效率?：峰值效率超過 95%
• ?工作溫度范圍?：-40°C 至 125°C

6. 功能描述

• ?集成 MOSFETs 和電感器?：減少外部組件數量，簡化設計。
• ?精密使能輸入?：具有滯回功能，可用于輸入電壓 UVLO 和遠程開/關控制。
• ?軟啟動?：防止啟動時的浪涌電流。
• ?傳播頻譜調制?：減少峰值發射，改善 EMI 性能。
• ?過流保護?：采用打嗝模式，防止過載損壞。
• ?熱關斷?：防止因過熱導致的損壞。
• ?PGOOD 指示器?：用于電源軌排序和故障報告。

7. 應用與實現

• ?典型應用?：提供了高效率同步降壓調節器和反相降壓升壓調節器的設計示例。
• ?設計工具?：建議使用 WEBENCH? Power Designer 進行定制設計。
• ?組件選擇?：詳細說明了輸入電容、輸出電容、反饋電阻等關鍵組件的選擇方法。
• ?布局指南?：提供了 PCB 布局建議，以優化電氣性能和熱性能。

8. 開發支持

• ?WEBENCH? Power Designer?：提供定制化的設計工具，支持實時定價和組件可用性查詢。
• ?技術文檔?：包括數據手冊、應用報告和參考設計，幫助用戶快速上手。
