OPA837 和 OPA2837 是單通道和雙通道單位增益穩定電壓反饋放大器，與其他精密運算放大器相比能夠提供較高的 MHz/mW 帶寬。這兩款 3.0mW 器件每通道僅消耗 600μA（通過單個 5V 電源），能夠以 1V/V 的增益提供 105MHz 帶寬?！?30μV（最大值）的極低修整失調電壓可提供典型值 (±1σ) 為 ±0.4μV/°C 的溫漂。

數據手冊：*附件：OPA837 低功耗、精密、105MHz、電壓反饋運算放大器技術手冊.pdf

OPAx837 理論上非常適合單端逐次逼近型寄存器 (SAR) 模數轉換器 (ADC) 驅動 應用，能夠針對 3mW 靜態功率提供一種較低的輸入點噪聲級別 (4.7nV/√Hz)。極高的 50MHz 增益帶寬積可針對高頻率提供低輸出阻抗，這是在 SAR ADC 驅動器應用中提供快速充電電流 所必需的。該低動態輸出阻抗還適用于采用精密 ADC 的 基準 緩沖器應用。單通道 OPA837 采用 6 引腳 SOT-23 封裝（包括電源關斷特性）和 5 引腳 SC70 封裝，而雙通道 OPA2837 則采用 8 引腳 VSSOP 封裝和 10 引腳 WQFN 封裝。

OPAx837 具有 –40°C 至 +125°C 的寬額定運行溫度范圍。

特性
? 帶寬：105MHz (AV = 1V/V)
? 極低（修整后）的電源電流：600μA
? 增益帶寬積：50MHz
? 壓擺率：105V/μs
? 負軌輸入，軌至軌輸出
? 單電源工作電壓范圍：2.7V 至 5.4V
? 25°C 下的輸入偏移電壓：±130μV（最大值）
? 輸入偏移電壓漂移（DCK 封裝）：
< ±1.6μV/°C（最大值）
? 輸入電壓噪聲：4.7nV/√Hz (> 100Hz)
? HD2：-120dBc（2VPP、100kHz 時）
? HD3：-145dBc（2VPP、100kHz 時）
? 穩定時間：35ns，0.5V 階躍到 0.1%
? 5-μA 關斷電流，并且能夠從關斷快速恢復
（針對功率調節 應用）

引腳功能和配置

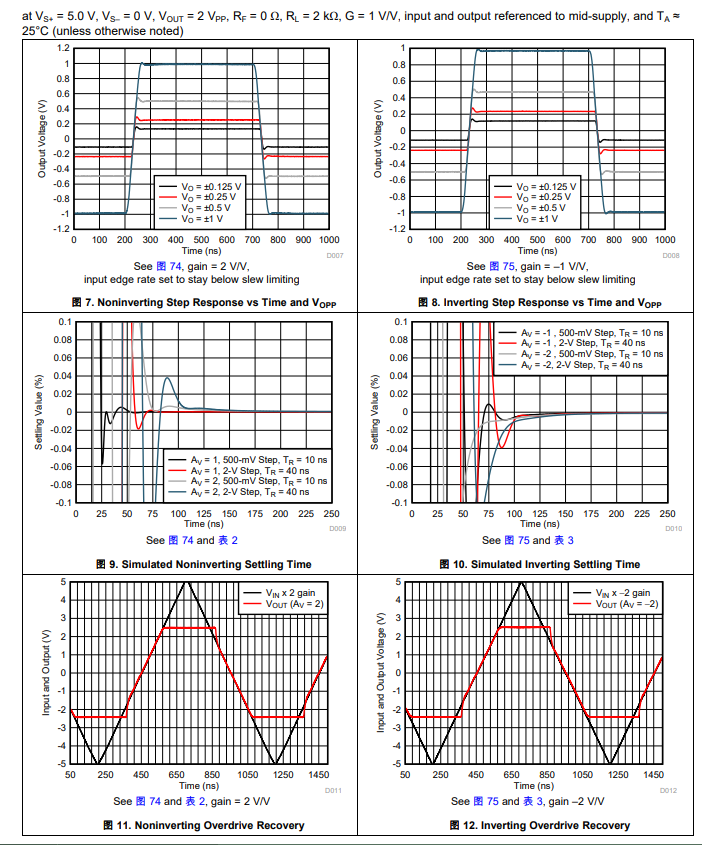

典型特性

功能方框圖

應用
? 12 位至 16 位低功耗 SAR 驅動器
? 精密 ADC 基準緩沖器
? 極低功耗有源濾波器
? 低功耗跨阻放大器
? 傳感器信號調節
? 可穿戴設備
? 低側電流檢測
