TLVx171-Q1系列設備是36V，單電源低噪聲運算放大器（op-amp），能夠在4.5V（±2.25V）至36V（±18V）的電源上工作。該系列有多種封裝，提供低偏移、漂移和低靜態電流。單、雙和四版本都有相同的規格，以實現最大的設計靈活性。

數據手冊：*附件：TLV171-Q1 適用于成本敏感型應用的汽車級、單路、36V、3MHz、低功耗運算放大器技術手冊.pdf

與僅在一個電源電壓下指定的大多數運算放大器不同，TLVx171-Q1系列器件的指定電壓為4.5 V至36 V。電源軌以外的輸入信號不會導致相位反轉。
TLVx171-Q1系列器件在高達300pF的電容性負載下是穩定的。在正常運行期間，輸入可以在負軌以下100mV和頂軌2V以內運行。該設備可以在頂部軌道外100 mV的全軌對軌輸入下運行，但在頂部軌道2 V內性能會降低。

TLVx171-Q1運算放大器系列的溫度范圍為-40°C至+125°C。

特征
?具備汽車應用資格
?AEC-Q100測試指南，包括以下內容
結果：
–設備溫度等級1：
環境溫度為-40°C至+125°C
溫度
–設備HBM ESD分類級別：
–TLV171-Q1和TLV2171-Q1為3A級
–TLV4171-Q1為2級
–設備CDM ESD分類級別
–TLV171-Q1的C4A級
–TLV2171-Q1和TLV4171-Q1的C6級
?供應范圍：
–單電源：4.5 V至36 V
–雙電源±2.25 V至±18 V
?低噪聲：1 kHz時為16 nV/√Hz
?低偏移漂移：±1μV/°C（典型）
?輸入范圍包括負電源
?輸入范圍為正電源
性能下降
?軌對軌輸出
?增益帶寬：3 MHz
?低靜態電流：每個放大器525μA
?共模抑制：120 dB（典型）
?低輸入偏置電流：10 pA

引腳功能和配置

典型特性

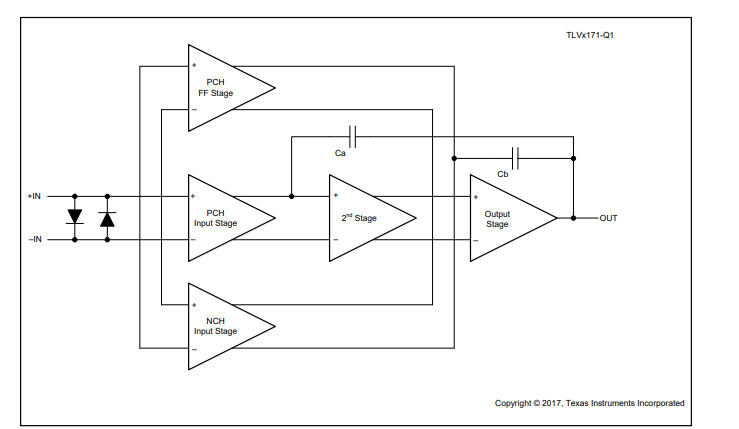

功能方框圖

應用
汽車
–阿達斯
–車身電子
–照明
–電流感應
–動力傳動系
