TLVx170 系列抗電磁干擾型 36V 單電源低噪聲運算放大器在 1kHz 下的 THD+N 為 0.0002%，能夠在 2.7V (±1.35V) 至 36V (±18V) 的電源電壓范圍內運行。這些 特性結合低噪聲和超高電源抑制比 (PSRR) 使得單通道 TLV170、雙通道 TLV2170 和四通道 TLV4170 成為毫伏級信號放大的理想選擇。TLVx170 系列器件還具有良好的失調電壓、溫漂和帶寬以及低靜態電流特性。

數據手冊：*附件：TLV4170 適用于成本敏感型應用的四路、36V、1.2MHz、低功耗運算放大器技術手冊.pdf

大多數運算放大器僅有一個指定的電源電壓，TLVx170 系列運算放大器則有所不同，其可在 2.7V 至 36V 的電壓范圍內額定運行，超過電源軌的輸入信號擺幅不會導致反相。TLVx170 系列同時也是單位增益穩定的精密運算放大器，容性負載為 200pF，帶寬為 1.2MHz，轉換率為 0.4V/μs，非常適用于電流-電壓轉換器。

器件輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行，但滿軌到軌輸入的性能會受到影響。TLVx170 器件的額定運行溫度范圍為 -40°C 至 +125°C。

特性
? 電源電壓范圍：2.7V 至 36V，±1.35V 至 ±18V
? 低噪聲：22 nV/√Hz
? 電磁干擾 (EMI) 濾波器和內部射頻 (RF)
? 輸入范圍包括負電源
? 單位增益穩定：200pF 容性負載
? 軌至軌輸出
? 增益帶寬：1.2MHz
? 低靜態電流：每個放大器 125μA
? 高共模抑制：110dB
? 低偏置電流：10pA（典型值）

引腳功能和配置

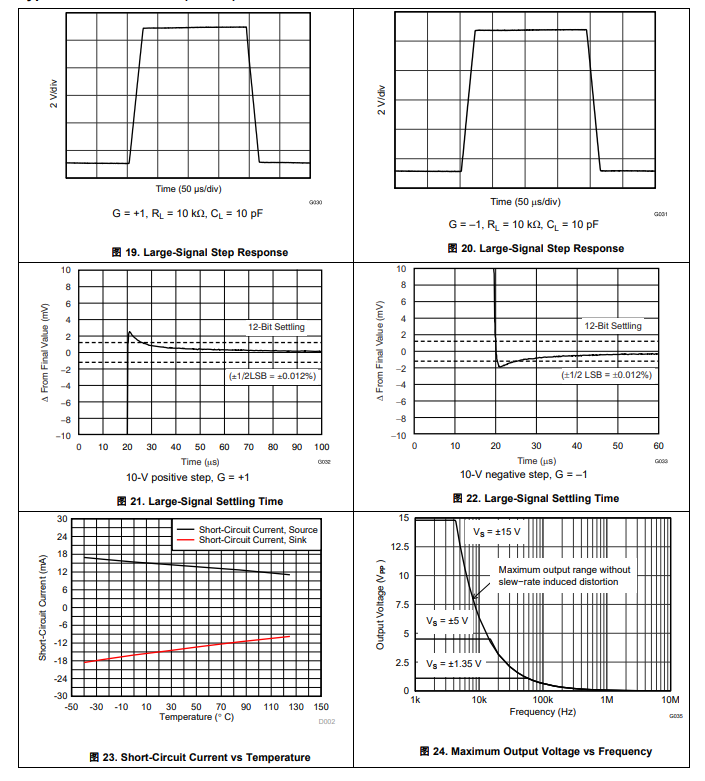

典型特性

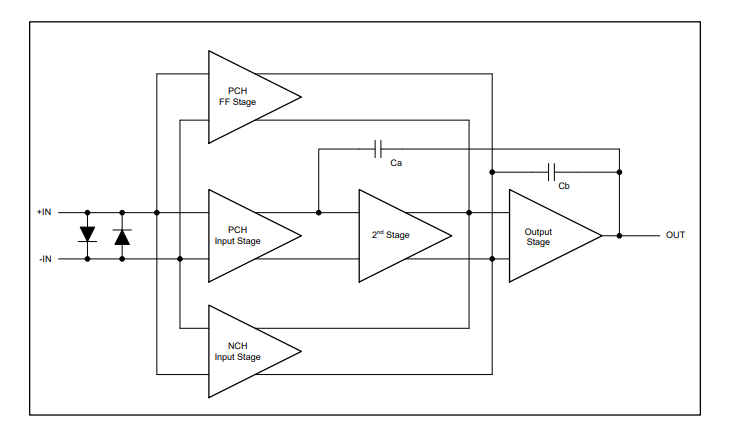

功能方框圖

應用
? 點鈔機
? AC-DC 轉換器
? 電源模塊內的跟蹤放大器
? 服務器電源
? 逆變器
? 測試設備
? 電池供電的儀器
? 變頻器放大器
? 線路驅動器或線路接收器
