TPS53830是 D-CAP+ ? 模式集成降壓轉換器，用于 DDR5 on-DIMM 電源。它為 DIMM 模塊上的 DRAM 芯片提供 VDD、VDDQ 和 VPP 電壓，具有可配置的電流能力。大電流軌可配置為 2 相或 2 路輸出，通過 D-CAP+ ? 模式控制提供高達 12 A（或 6 A + 6 A）的電流。該轉換器還采用內部補償，以提高易用性并減少外部元件。

該轉換器提供一整套遙測功能，包括輸入電壓、輸出電壓和輸出電流。還提供過壓、欠壓、過流限制和過熱保護。
*附件：tps53830.pdf

TPS53830 采用熱增強型 35 引腳 QFN 封裝，工作溫度范圍為 -40°C 至 +125°C。

特性

• 支持 DDR5 應用的單芯片設計
• 3 個輸出，用于提供 VDD （1.1V）、VDDQ （1.1V） 和 VPP （1.8V），可選第 4 個輸出 （VDD2）
• 對于 3 個輸出，VDD（SWA 雙相）為 12 A，VDDQ（SWC） 為 6 A，VPP（SWD） 為 5 A，具有 3 個輸出
• 4 個輸出，VDD1（SWA） 為 6 A，VDD2（SWB） 為 6 A，VDDQ（SWC） 為 6 A，VPP（SWD） 為 5 A
• 差分遠程感應：VDD、VDDQ 和 VPP
• D-CAP+ ? 控制，實現快速瞬態響應
• 寬輸入電壓：4.5 V 至 15 V
• 可編程內部環路補償
• 每相逐周期電流限制
• 可編程頻率：500 kHz 至 1.375 MHz
• 支持 I^2^C 和 I^3^C 總線接口，用于遙測電壓、電流、功率、溫度和故障條件
• 過流、過壓、過熱保護
• 持久寄存器（黑盒）功能
• 低靜態電流
• 5 mm × 5 mm、35 引腳、QFN PowerPad? 封裝

參數

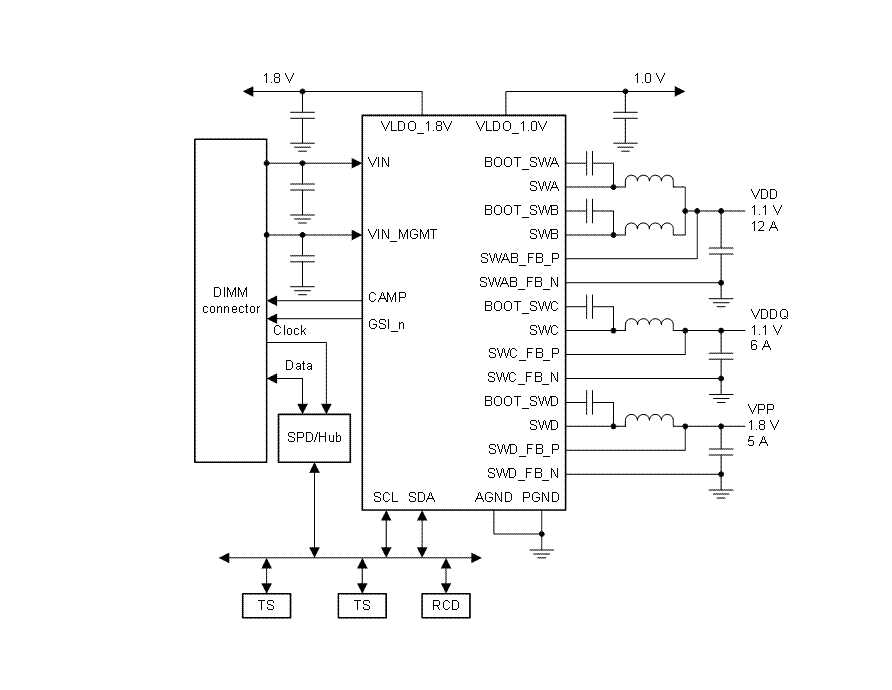

方框圖

1. 產品概述

• ?產品名稱?：TPS53830
• ?應用?：DDR5 On-DIMM電源供應
• ?特點?：?jiǎn)涡酒O(shè)計，支持DDR5應用，提供3個或4個輸出電壓，具備遠程差分感測和快速瞬態響應控制
• ?封裝?：5 mm × 5 mm，35-Pin，QFN PowerPad?封裝

2. 主要特性

• ?輸出電壓與電流?：
  • 3個輸出時：VDD(1.1V) 12A, VDDQ(1.1V) 6A, VPP(1.8V) 5A
  • 4個輸出時：VDD1(1.1V) 6A, VDD2(1.1V) 6A, VDDQ(1.1V) 6A, VPP(1.8V) 5A
• ?輸入電壓范圍?：4.5 V至15 V
• ?控制功能?：D-CAP+?控制，可編程內部環路補償，每相逐周期電流限制
• ?可編程性?：可編程頻率（500 kHz至1.375 MHz），支持I2C和I3C總線接口
• ?保護功能?：過流、過壓、過熱保護
• ?其他特性?：持久寄存器（黑匣子）功能，低靜態電流，差分遠程感測

3. 應用領域

• ?DDR5 On-DIMM電源供應?：適用于服務器DDR5內存模塊的電源管理

4. 文檔與支持

• ?文檔更新通知?：可通過TI官網的產品文件夾訂閱文檔更新通知
• ?支持資源?：TI E2E?支持論壇提供快速、經驗證的設計幫助
• ?靜電放電警告?：提醒用戶處理集成電路時需采取適當預防措施，以防靜電放電損壞

5. 機械、包裝與可訂購信息

• ?封裝類型?：QFN PowerPad?
• ?封裝尺寸?：5 mm × 5 mm
• ?引腳數?：35
• ?可訂購狀態?：ACTIVE（推薦用于新設計）
• ?操作溫度范圍?：-40°C至+125°C
