TPS53832A 是 D-CAP+ ? 模式集成降壓轉換器，用于 DDR5 on-DIMM 電源，可為 DIMM 模塊上的 DRAM 芯片提供 VDD、VDDQ 和 VPP 電壓，具有可配置的電流能力。大電流軌可配置為 2 相或 2 路輸出，通過 D-CAP+ ? 模式控制提供高達 7 A（或 3.5A + 3.5 A）的電流。該轉換器還采用內部補償，以提高易用性并減少外部元件。
*附件：tps53832a.pdf

該轉換器提供一整套遙測功能，包括輸入電壓、輸出電壓和輸出電流。還提供過壓、欠壓、過流限制和過熱保護。

TPS53832A 采用耐熱增強型 35 引腳 QFN 封裝，工作溫度范圍為 -40°C 至 +105°C。

特性

• 支持 DDR5 應用的單芯片設計
• 3 個輸出，用于提供 VDD （1.1V）、VDDQ （1.1V） 和 VPP （1.8V），可選第 4 個輸出 （VDD2）
• 對于 3 個輸出，VDD（SWA 雙相）為 7 A，VDDQ（SWC） 為 3.5 A，VPP（SWD） 為 3.5 A，具有 3 個輸出
• 4 個輸出，VDD1（SWA） 為 3.5 A，VDD2（SWB） 為 3.5 A，VDDQ（SWC） 為 3.5 A，VPP（SWD） 為 3.5 A
• 差分遠程感應：VDD、VDDQ 和 VPP
• D-CAP+ ? 控制，實現快速瞬態響應
• 寬輸入電壓：4.5 V 至 15 V
• 可編程內部環路補償
• 每相逐周期電流限制
• 可編程頻率：500 kHz 至 1.375 MHz
• 支持 I^2^C 和 I3C 總線接口，用于遙測電壓、電流、功率、溫度和故障條件
• 過流、過壓、過熱保護
• 持久寄存器（黑盒）功能
• 低靜態電流
• 5 mm × 5 mm、35 引腳、QFN PowerPad? 封裝

參數

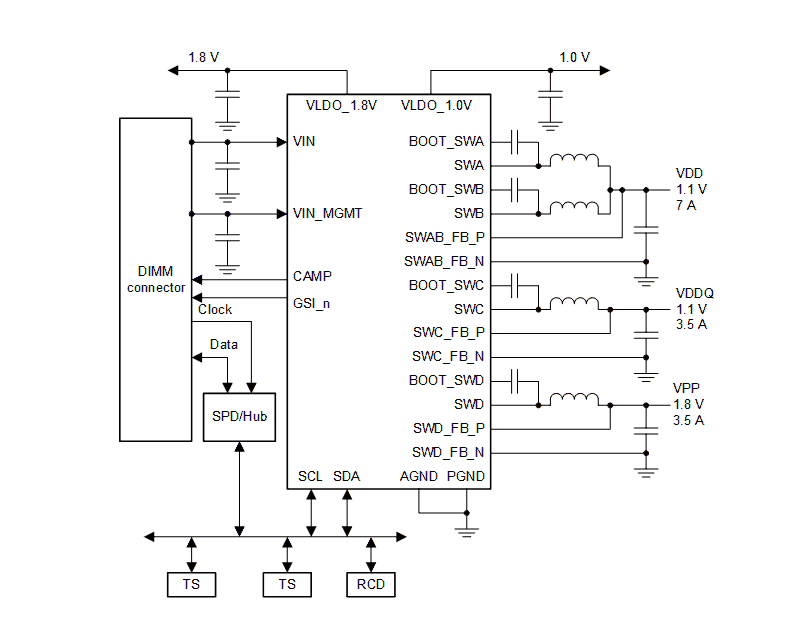

方框圖

1. 產品概述

TPS53832A是一款集成降壓數字轉換器，專為DDR5 On-DIMM電源供應設計，支持服務器應用。它采用單芯片設計，提供高效、可靠的電源解決方案。

2. 主要特性

• ?單芯片設計?：支持DDR5應用，集成度高。
• ?多輸出能力?：
  • 提供三個標準輸出：VDD (1.1V), VDDQ (1.1V), VPP (1.8V)。
  • 可選第四個輸出：VDD2 (1.1V)。
  • 對于三個輸出配置，電流能力分別為：VDD 7A (或3.5A + 3.5A雙相), VDDQ 3.5A, VPP 3.5A。
  • 對于四個輸出配置，每個輸出均為3.5A。
• ?差分遠程感測?：支持VDD, VDDQ, 和VPP的差分遠程感測，提高電壓調節精度。
• ?D-CAP+?控制?：實現快速瞬態響應，提升系統穩定性。
• ?寬輸入電壓范圍?：支持4.5V至15V的輸入電壓。
• ?可編程內部環路補償?：簡化設計，減少外部元件。
• ?電流限制與頻率可編程?：支持每相逐周期電流限制，頻率可編程范圍為500kHz至1.375MHz。
• ?I2C和I3C總線接口?：支持電壓、電流、功率、溫度和故障條件的遙測。
• ?多重保護功能?：包括過流、過壓、過熱保護。
• ?低靜態電流?：降低待機功耗。
• ?封裝?：采用5mm × 5mm, 35-Pin, QFN PowerPad?封裝，熱性能優異。

3. 應用領域

• DDR5 On-DIMM電源供應，特別適用于服務器應用。

4. 支持資源

• ?文檔更新通知?：可通過TI官網訂閱產品文檔更新。
• ?TI E2E?支持論壇?：提供快速、經驗證的設計幫助和答案。
• ?商標信息?：D-CAP+?, PowerPad?, 和TI E2E?為Texas Instruments的商標。
• ?靜電放電（ESD）警告?：提醒用戶處理集成電路時需采取適當?shù)念A(yù)防措施。
