TPS53832是 D-CAP+ ? 模式集成降壓轉換器，用于 DDR5 on-DIMM 電源。它為 DIMM 模塊上的 DRAM 芯片提供 VDD、VDDQ 和 VPP 電壓，具有可配置的電流能力。大電流軌可配置為 2 相或 2 路輸出，通過 D-CAP+ ? 模式控制提供高達 7 A（或 3.5A + 3.5 A）的電流。該轉換器還采用內部補償，以提高易用性并減少外部元件。

該轉換器提供一整套遙測功能，包括輸入電壓、輸出電壓和輸出電流。還提供過壓、欠壓、過流限制和過熱保護。

TPS53832 采用熱增強型 35 引腳 QFN 封裝，工作溫度范圍為 -40°C 至 +125°C。
*附件：tps53832.pdf

特性

• 支持 DDR5 應用的單芯片設計
• 3 個輸出，用于提供 VDD （1.1V）、VDDQ （1.1V） 和 VPP （1.8V），可選第 4 個輸出 （VDD2）
• 對于 3 個輸出，VDD（SWA 雙相）為 7 A，VDDQ（SWC） 為 3.5 A，VPP（SWD） 為 3.5 A，具有 3 個輸出
• 4 個輸出，VDD1（SWA） 為 3.5 A，VDD2（SWB） 為 3.5 A，VDDQ（SWC） 為 3.5 A，VPP（SWD） 為 3.5 A
• 差分遠程感應：VDD、VDDQ 和 VPP
• D-CAP+ ? 控制，實現快速瞬態響應
• 寬輸入電壓：4.5 V 至 15 V
• 可編程內部環路補償
• 每相逐周期電流限制
• 可編程頻率：500 kHz 至 1.375 MHz
• 支持 I^2^C 和 I3C 總線接口，用于遙測電壓、電流、功率、溫度和故障條件
• 過流、過壓、過熱保護
• 持久寄存器（黑盒）功能
• 低靜態電流
• 5 mm × 5 mm、35 引腳、QFN PowerPad? 封裝

參數

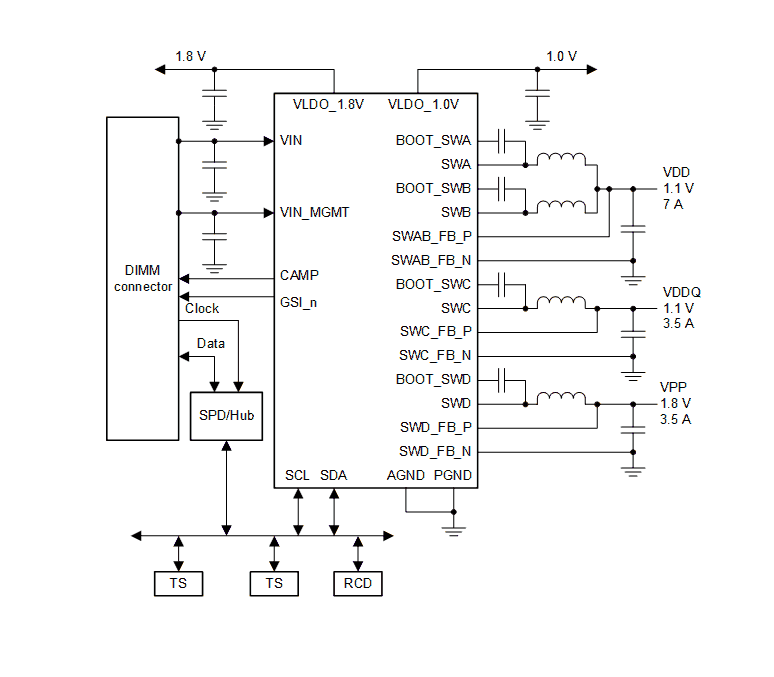

方框圖

1. 產品概述

• ?設備名稱?：TPS53832
• ?類型?：集成式降壓數字轉換器
• ?應用?：專為DDR5內存模塊上的電源供應設計，適用于服務器DDR5 On-DIMM電源供應

2. 主要特性

• ?單芯片設計?：支持DDR5應用
• ?多輸出?：提供3個標準輸出（VDD、VDDQ、VPP），可選第4個輸出（VDD2）
  • VDD、VDDQ和VPP的電壓分別為1.1V、1.1V和1.8V
  • 對于3個輸出，電流分別為7A（VDD，SWA雙相）、3.5A（VDDQ，SWC）和3.5A（VPP，SWD）
  • 對于4個輸出，每個輸出均為3.5A
• ?差分遠程感應?：支持VDD、VDDQ和VPP的差分遠程感應
• ?快速瞬態響應?：采用D-CAP+?控制技術
• ?寬輸入電壓范圍?：4.5V至15V
• ?可編程內部環路補償?
• ?逐周期電流限制?
• ?可編程頻率?：500kHz至1.375MHz
• ?I2C和I3C總線接口?：支持電壓、電流、功率、溫度和故障條件的遙測
• ?多重保護?：過電流、過電壓、過溫保護
• ?持久寄存器（黑匣子）功能?
• ?低靜態電流?
• ?封裝?：5mm × 5mm，35引腳QFN PowerPad?封裝

3. 應用領域

• ?DDR5 On-DIMM電源供應?：適用于服務器等需要高效、穩定電源供應的場合

4. 文檔與支持

• ?文檔更新通知?：用戶可通過TI官網的設備產品文件夾訂閱文檔更新通知
• ?技術支持?：提供TI E2E?支持論壇等快速、經驗證的設計幫助

5. 靜電放電（ESD）警告

• 強調在處理和安裝該集成電路時需采取適當的靜電放電預防措施，以避免損壞設備

6. 修訂歷史與免責聲明

• ?修訂歷史?：記錄了文檔的修訂日期和備注
• ?免責聲明?：TI提供的技術和可靠性數據等資源“按原樣”提供，不承擔任何明示或暗示的保證。用戶需自行負責選擇適當的產品、設計驗證和測試，并確保應用符合相關標準和要求

TPS53832是一款專為DDR5內存模塊設計的集成式降壓數字轉換器，具有高效、穩定、可編程和多重保護等特點，適用于服務器等高端應用領域。
