LP3907-Q1 器件是一款針對低功耗 FPGA、微處理器和 DSP 優化的多功能可編程電源管理單元 （PMU）。該器件集成了兩個具有動態電壓調節 （DVS） 功能的高效 1A、600mA 降壓直流/直流轉換器、兩個 300mA 線性穩壓器和一個 400kHz I^2^C 接口允許 Host Controller 訪問器件的內部控制寄存器。LP3907-Q1 還具有可編程的上電排序功能。該器件是符合 AECQ-100 1 級標準的汽車級產品。
*附件：lp3907-q1.pdf

功能包括可編程上電排序、通信控制 （I2C）、動態電壓調節、過流保護、電源正常、同步整流、熱關斷和欠壓鎖定。對于需要輕負載的應用，高效同步開關降壓穩壓器進入 PFM 模式，并以較低的開關頻率和電源電流運行，以在非常輕的負載下保持高效率。

特性

• 適用于汽車應用
• 符合 AEC Q100 標準，結果如下
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
• 輸入電壓范圍：2.8 V 至 5.5 V
• 與高級應用處理器和 FPGA 兼容
• 2 個 LDO，用于為內部處理器功能和 I/O 供電
• 高速串行接口，用于獨立控制器件功能和設置
• 精密內部基準
• 熱過載保護
• 電流過載保護
• 軟件可編程穩壓器
• 用于 Buck1 和 Buck2 的外部上電復位功能（帶延遲功能的電源正常）
• 欠壓鎖定檢測器，用于監控輸入電源電壓
• 降壓型 DC-DC 轉換器 （Buck）
  • 可編程 V外從：
    • 降壓 1 ： 1 A 時為 0.8 V–2 V
    • Buck2 ： 1 V–3.5 V，600 mA 時
  • 效率高達 96%
  • 2.1MHz PWM 開關頻率
  • PWM 至 PFM 在低負載下自動模式切換
  • ±3% 輸出電壓精度
  • 自動軟啟動
• 線性穩壓器 （LDO）
  • 可編程 V外1 V 至 3.5 V
  • 300mA 輸出電流
  • 30mV（典型值）壓差

參數

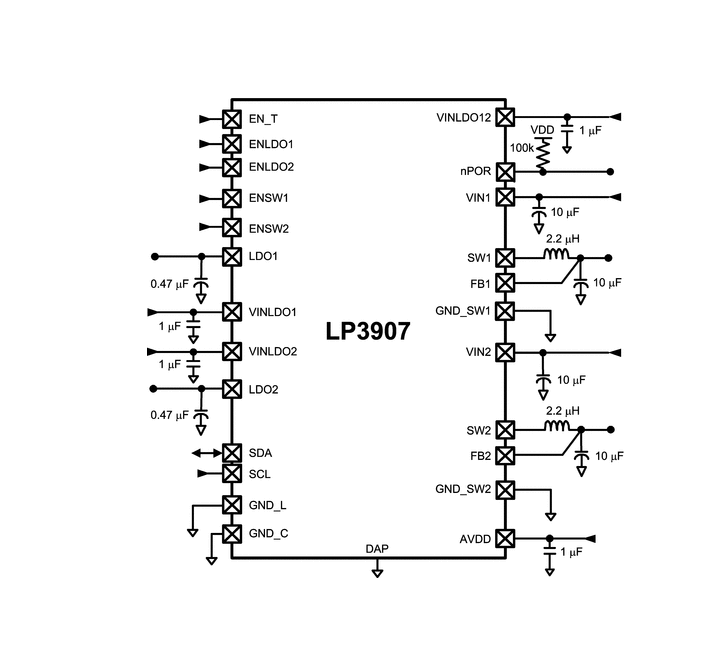

方框圖

一、概述

LP3907-Q1是一款針對汽車和工業應用設計的多功能可編程電源管理單元（PMU）。該設備集成了兩個高效的1A和600mA降壓DC-DC轉換器、兩個300mA線性穩壓器（LDO）以及一個400kHz I2C接口，允許主機控制器訪問設備的內部控制寄存器。

二、主要特性

• ?輸入電壓范圍?：2.8V至5.5V
• ?DC-DC轉換器?：
  • Buck1：0.8V至2V輸出，最大1A電流
  • Buck2：1V至3.5V輸出，最大600mA電流
  • 高達96%的效率
  • 2.1MHz PWM開關頻率
  • 自動PWM至PFM模式切換以適應輕負載
• ? 線性穩壓器（LDO） ?：
  • 可編程輸出電壓范圍：1V至3.5V
  • 最大輸出電流：300mA
  • 低至30mV的壓降電壓
• ?熱過載保護和電流過載保護?
• ?軟件可編程調節器和外部上電復位功能?
• ?欠壓鎖定（UVLO）檢測器?
• ?AEC-Q100認證?：適用于汽車級應用，溫度等級為-40°C至+125°C

三、引腳功能

• ?VINLDO1, VINLDO2?：LDO輸入電源
• ?SW1, SW2?：Buck轉換器開關節點
• ?FB1, FB2?：反饋引腳，用于調節輸出電壓
• ?EN_T?：預設電源上電序列使能引腳
• ?ENLDO1, ENLDO2?：LDO使能引腳
• ?ENSW1, ENSW2?：Buck轉換器使能引腳
• ?nPOR?：開漏輸出，用于指示Buck轉換器的電源良好狀態
• ?SDA, SCL?：I2C接口數據線和時鐘線

四、電氣特性

• ?關斷電流?：VINLDO12在關斷模式下低至3μA
• ?上電復位閾值?：VDD下降沿1.9V
• ?熱關斷閾值?：160°C，具有20°C的遲滯
• ?欠壓鎖定?：輸入電壓低于2.7V時禁用調節器

五、功能描述

• ?DC-DC轉換器?：支持PWM和PFM兩種工作模式，具有軟啟動、電流限制和熱關斷保護功能。
• ? 線性穩壓器（LDO） ?：具有無負載穩定性，輸出電壓可編程，且可通過使能引腳或I2C接口控制。
• ?靈活的上電序列?：通過EN_T引腳和I2C接口實現可編程的上電和關斷序列。
• ?電源良好（Power Good）與延遲功能?：nPOR引腳提供電源良好信號，并具有可編程的延遲時間。

六、應用

• ?汽車電源管理?
• ?工業應用處理器電源?
• ?FPGA和DSP核心電源?
• ?應用處理器電源?
• ?外圍I/O電源?

七、封裝與尺寸

• ?WQFN-24封裝?：4.00mm x 4.00mm
• ?DSBGA-25封裝?：2.49mm x 2.49mm

八、文檔與支持

• 提供詳細的數據手冊、應用筆記、參考設計和社區資源。
• 可通過TI官網獲取更多信息和支持。

以上是LP3907-Q1電源管理單元的主要特性和功能的總結。
