LP8720 是一款多功能、可編程電源管理單元，針對子模塊電源需求解決方案進行了優化。該器件集成了 1 個帶動態電壓刻度 （DVS） 的高效 400 mA 降壓 DC-DC 轉換器、5 個低噪聲低壓差 （LDO） 穩壓器和一個 400 KHz I^2^C 兼容接口，允許主機控制器訪問 LP8720 的內部控制寄存器。LP8720 還具有可編程的上電排序功能。

LDO 穩壓器提供高 PSRR 和低噪聲，非常適合為模擬和數字負載供電。該封裝將是最小的 2.5 mm x 2.0 mm DSBGA 20 焊球封裝。
*附件：lp8720.pdf

特性

• 5 個低噪聲 LDO，電流高達 300 mA
• 1 個高效同步磁降壓穩壓器 I外400 毫安
  • 高效 PFM 模式 @Low I外
  • 自動模式 PFM/PWM 開關
  • 低電感 2.2 μH @ 2 MHz 時鐘
  • 動態電壓刻度控制
• 我^2^用于控制內部寄存器的 C 兼容接口
• 20 焊球 2.5 x 2.0 mm DSBGA 封裝

主要規格

• DC-DC 上 0.8V 至 2.3V 的可編程 Vout
• DC-DC 上的自動軟啟動
• LDO 上 300 mA 時的典型壓差為 200 mV
• LDO 上的 2% （典型值） 輸出電壓精度

參數

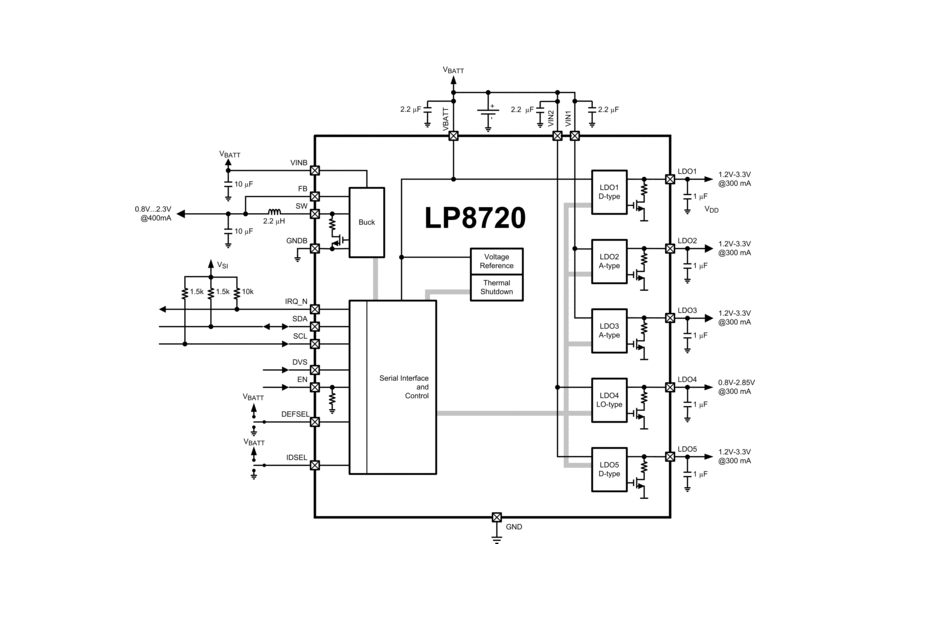

方框圖

?一、概述?
LP8720是一款多功能、可編程的電源管理單元（PMU），專為子模塊電源解決方案設計。它集成了一個高效的400mA同步降壓DC-DC轉換器、五個低噪聲線性穩壓器（LDO）以及一個I2C兼容接口，適用于蜂窩手機、便攜式手持產品等應用。

?二、主要特性?

• ?DC-DC轉換器?：
  • 輸入電壓范圍：2.2V至6V。
  • 輸出電壓范圍：0.8V至2.3V，可編程。
  • 輸出電流：高達400mA。
  • 支持動態電壓縮放（DVS）功能。
• ?LDO?：
  • 五個LDO，每個最大輸出電流300mA。
  • 輸出電壓范圍：0.8V至3.3V，可編程。
  • 低噪聲設計，適用于模擬和數字負載。
• ?I2C兼容接口?：
  • 用于控制內部寄存器，實現電源管理功能。
  • 可編程輸出電壓、使能/禁用LDO和DC-DC轉換器等。
• ?熱關斷保護?：
  • 監測芯片溫度，防止過熱損壞。
• ?小尺寸封裝?：
  • 2.5mm x 2.0mm 20-bump DSBGA封裝，適合空間受限的應用。

?三、功能描述?

• ?電源上電和關斷序列?：
  • 支持多種啟動和關斷序列，可通過I2C接口配置。
  • 提供STANDBY、STARTUP、IDLE和SHUTDOWN等模式。
• ? 動態電壓縮放（DVS） ?：
  • 支持兩種電壓設置，可通過DVS引腳或I2C接口控制。
• ?軟啟動?：
  • DC-DC轉換器具有軟啟動功能，限制啟動時的浪涌電流。
• ?低靜態電流?：
  • 在STANDBY模式下，靜態電流低至0.7μA。

?四、應用?

• 適用于需要多個電源軌的便攜式設備，如蜂窩手機、平板電腦等。
• LDO的低噪聲特性使其成為模擬電路的理想電源選擇。

?五、封裝和訂購信息?

• 提供DSBGA 20-bump封裝選項。
• 工作溫度范圍：-40°C至125°C。

?六、文檔和支持?

• 提供了詳細的數據手冊，包含電氣特性、應用電路、布局指南等信息。
• 提供TI社區資源鏈接，方便用戶獲取技術支持和社區幫助。

?七、注意事項?

• 在設計和使用LP8720時，應遵循數據手冊中提供的推薦布局和元件選擇指南，以確保最佳性能和穩定性。
• 在處理集成電路時，應遵守適當?shù)撵o電放電（ESD）預防措施，以避免損壞設備。
