本文系統梳理了直寫式、多電子束與投影式EBL的關鍵技術路徑，涵蓋掃描策略、束流整形、鄰近效應校正與系統集成等方面，并探討其在精度、效率與成本間的技術矛盾與未來發展方向。

電子束光刻作為下一代光刻技術的核心方向之一，其本質是利用電子波長短（<0.1nm）的特性突破光學衍射極限。

相較于傳統光學光刻，電子束系統通過高能電子與物質相互作用直接激發光刻膠化學反應，其精度極限由電子束斑尺寸和掃描控制精度決定，本文分述如下：

直寫式電子束光刻

直寫式電子束光刻（EBL）作為納米尺度圖形加工的核心技術，其技術演進深刻反映了精度與效率的矛盾統一。

一、掃描策略革新

電子束與物質相互作用的時間決定了圖形精度，而掃描路徑規劃直接影響加工效率。

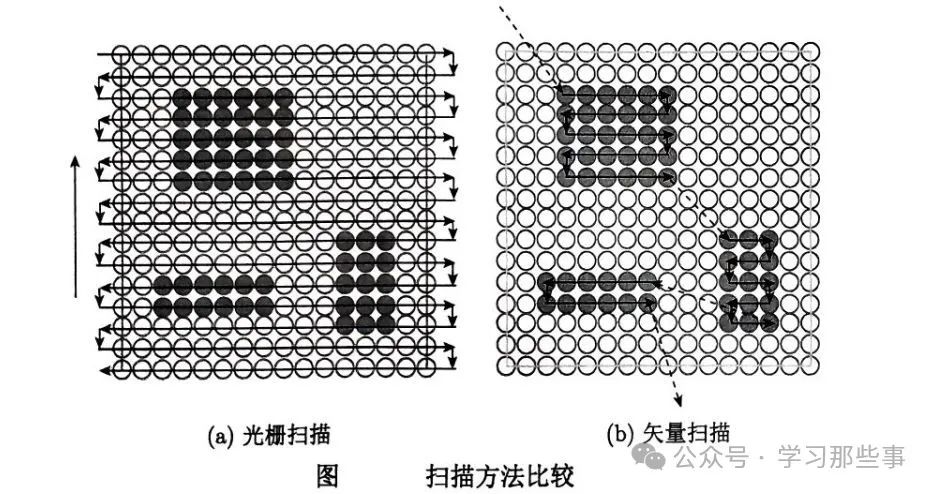

兩種基礎掃描模式展現出不同設計思路：

1. 光柵掃描法

遵循“逐行填充”原則，電子束按固定步長橫向掃描，配合承片臺縱向步進。這種“類打印”方式具有確定性優勢：

時間可預測性：總曝光時間與圖形復雜度解耦，僅取決于掃描場面積

機械協同：承片臺移動速度與電子束掃描速率同步，典型值為10-100mm/s

劑量控制：通過快門開關實現像素級曝光，適合非均勻劑量分布需求

2. 矢量掃描法

采用“點對點躍遷”策略，電子束僅在預定坐標觸發曝光。其效率突破源于：

路徑優化：計算機根據版圖數據規劃最短移動軌跡，減少空程偏轉

精度保障：數模轉換器（DAC）字長決定尋址精度，16位DAC可達0.1nm級

動態補償：實時校正電磁遲滯效應，保證定位誤差<5nm

二、束流整形技術演進

傳統高斯束流存在固有矛盾：縮小束斑提升分辨率，但增加曝光點數；擴大束斑加快掃描，卻犧牲精細度。技術創新圍繞這一矛盾展開：

1. 成型束系統

通過定制光闌預定義束斑形狀，實現特征尺寸匹配：

效率提升：?jiǎn)未纹毓飧采w完整圖形單元，減少90%以上曝光次數

應用局限：光闌形狀需與器件設計同步優化，缺乏靈活性

2. 可變形狀束系統

引入動態束斑調控機制，通過多光闌協同實現：

原理突破：改變光闌重疊度，在50-500nm范圍內連續調節束斑尺寸

效率提升：針對不同特征尺寸自動優化束斑，綜合效率提高3-5倍

系統復雜度：需集成高精度偏轉器和實時反饋控制

三、效率優化終極方案

針對超大規模集成電路（VLSI）的周期性特征，字符/單元投影系統實現范式轉變：

1. 周期性利用

存儲器陣列等周期性結構占芯片面積70%以上，系統通過：

預存單元庫：在光闌平面制備典型單元（如SRAM單元）

投影曝光：?jiǎn)未瓮队案采w整個陣列，減少曝光次數達1000倍

2. 混合掃描模式

結合矢量掃描與投影曝光優勢：

分層處理：對隨機邏輯電路采用矢量掃描，對陣列采用投影曝光

動態切換：通過模式識別算法自動選擇最優曝光策略

四、技術矛盾與發展趨勢

當前EBL系統面臨三重矛盾：

精度-效率矛盾：納米級分辨率要求小束斑，但導致曝光時間指數增長

通用性-專用性矛盾：成型束系統效率高但缺乏靈活性，可變束系統通用但復雜

成本-性能矛盾：高端系統（如MAPPER）吞吐量達10cm2/h，但設備成本超千萬美元

未來發展方向包括：

多束并行：通過陣列電子源實現>100束同時曝光

智能混合：結合EUV光刻與EBL形成分層加工方案

材料創新：開發新型抗蝕劑縮短顯影時間

直寫式電子束光刻正從單一設備演變?yōu)榫苤圃焐鷳B(tài)系統，其技術邊界的持續拓展，正在重新定義半導體器件的物理極限。

電子束光刻中的鄰近效應

電子束光刻中的鄰近效應是制約其精度提升的關鍵挑戰，其物理機制與校正策略體現了微觀粒子相互作用與工程優化的精妙平衡。

一、鄰近效應的物理本質

當高能電子束穿透光刻膠時，部分電子經歷兩種散射過程：

正向散射：電子與原子核庫侖場作用，運動方向小角度偏轉，散射范圍與加速電壓成反比。

背散射：電子與原子外層電子碰撞，發生大角度反彈，散射范圍與加速電壓成正比。

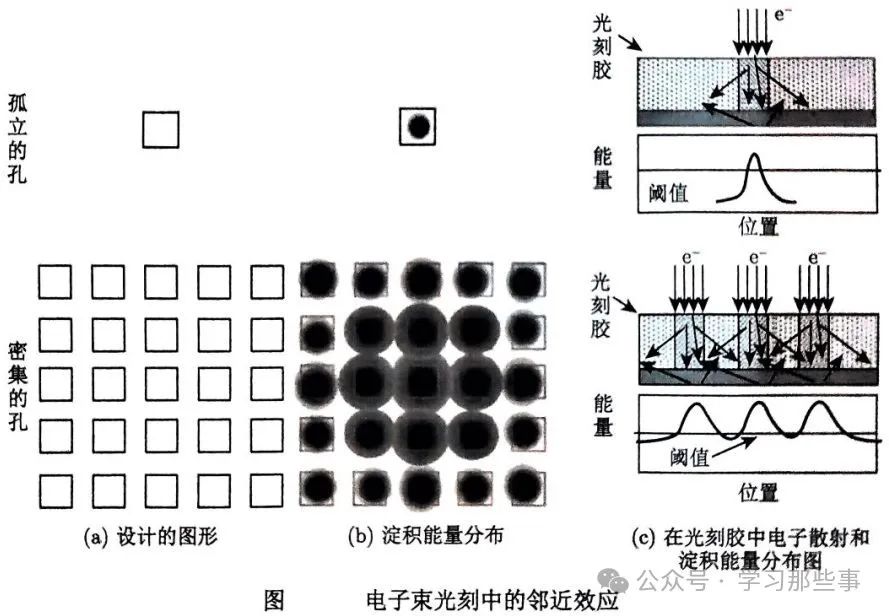

這種雙重散射導致能量在光刻膠內形成復雜分布，如圖所示：

孤立圖形：正向散射主導，能量沉積集中于設計區域

密集圖形：背散射電子在鄰近區域疊加，導致過曝光

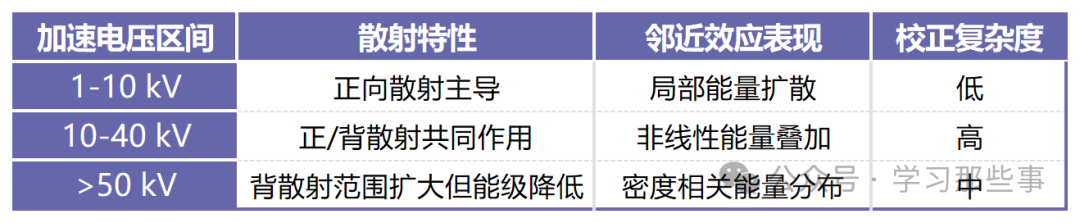

二、加速電壓的辯證影響

加速電壓的選擇本質上是分辨率與效率的權衡：

關鍵轉折：50kV以上時，背散射電子的淀積能級與圖形密度成正比，這為基于密度反饋的校正算法提供了物理基礎。

三、校正策略的技術演進

1. 劑量調制法

原理：根據鄰近區域密度調整曝光劑量

實現：通過預計算補償矩陣，動態調節電子束電流

優勢：簡單直接，適合孤立圖形

局限：密集圖形需指數級增加的補償數據

2. 幾何修正法

原理：預先調整圖形尺寸補償散射影響

實現：在CAD版圖階段對特征尺寸進行非線性縮放

優勢：避免實時計算，適合周期性結構

局限：依賴精確的過程模型

3. 混合校正系統

架構：結合劑量調制與幾何修正

算法：采用蒙特卡洛方法模擬散射路徑

突破：MAPPER系統在5kV電壓下，通過多層光刻膠（頂層抗蝕劑+底層導電層）實現10nm級分辨率，其鄰近效應校正依賴：

納米級束斑控制：抑制正向散射

多層能量吸收：調制背散射分布

四、材料與系統協同創新

光刻膠優化：

靈敏度調節：高加速電壓下采用厚膠層補償靈敏度損失多層方案：利用不同材料層界面反射電子，控制散射路徑

設備創新：

多電子源陣列：MAPPER系統通過13,000個微孔并行曝光，在保持5kV低電壓的同時實現吞吐量提升

動態聚焦：實時調整透鏡參數補償散射引起的束斑變形

五、技術矛盾與發展方向

當前鄰近效應校正面臨三重矛盾：

計算復雜度：全芯片蒙特卡洛模擬需數小時，難以滿足實時反饋需求

模型精度：納米尺度下量子效應凸顯，經典散射模型失效

工藝窗口：加速電壓-膠厚-分辨率三維參數空間存在陡峭的最優曲面

未來突破方向包括：

機器學習校正：通過神經網絡實時預測最優劑量

量子散射模型：引入電子波函數描述提高模擬精度

自適應材料：開發對電子能量分布敏感的新型光刻膠

鄰近效應校正技術的演進，本質是微觀物理規律與工程智慧的融合。隨著量子計算材料和人工智能技術的介入，電子束光刻正在突破經典物理框架，向原子級制造精度邁進。

多電子束光刻

多電子束光刻技術通過并行處理架構突破單束系統的吞吐量瓶頸，其技術創新集中在束流生成、控制策略和系統集成三個層面。

一、多束生成技術路線

多電子束系統的實現遵循兩種基礎范式：

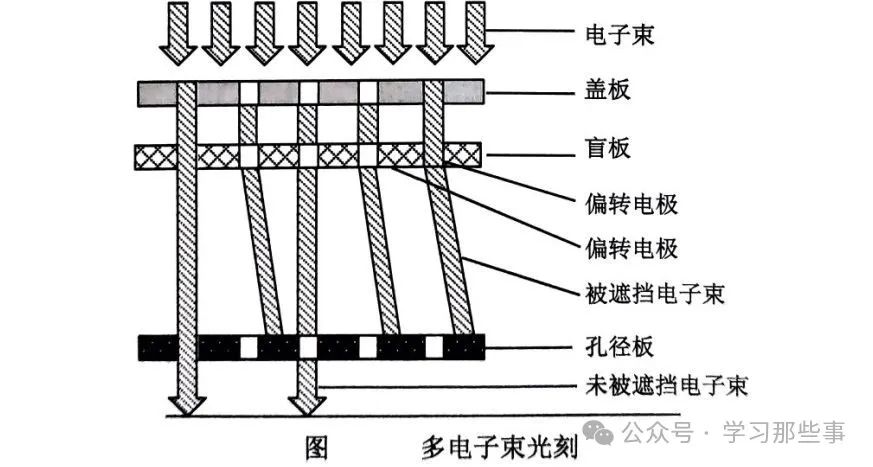

1. 單槍多束系統

通過微孔陣列分割主束流，典型結構包含：

孔徑陣列：在電子槍下方設置微孔陣列（如MAPPER系統的13,000孔）

消隱控制：每個孔配備偏轉電極（盲板），通過電壓控制束流通斷

多層加速：PML2系統采用兩級加速（5kV消隱+50kV投影），兼顧消隱效率與分辨率

2. 多槍多柱系統

采用分布式電子源架構：

獨立電子柱：每個電子柱包含完整的光學系統（如REBL的CMOS數字圖形發生器）

反射式控制：通過數字信號控制反射鏡陣列偏轉電子束

模塊化擴展：支持百萬級電子束并行，理論吞吐量可達1000cm2/h

二、系統控制策略創新

多束系統的效率突破依賴于精密控制算法：

動態消隱技術

時空調制：根據版圖數據實時計算消隱序列，消除冗余曝光

灰度控制：通過脈沖寬度調制實現劑量連續調節，精度達0.1μC/cm2

分布式計算架構

任務劃分：將芯片版圖分割為與子束匹配的曝光單元

并行處理：利用FPGA或ASIC實現納米級同步控制

像差補償機制

場曲校正：通過多極靜電透鏡補償離軸電子束的像差

動態聚焦：根據晶圓位置實時調整透鏡參數

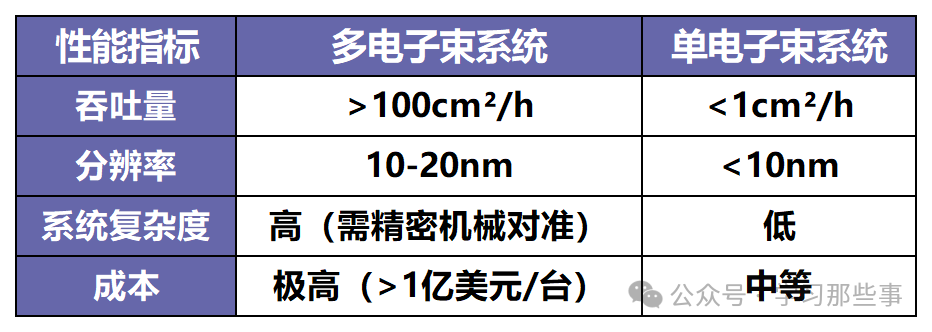

三、性能突破與技術矛盾

多電子束系統相比單束方案具有指數級優勢，但也引入新挑戰：

關鍵矛盾：

熱效應：密集電子束導致晶圓局部溫升，需集成冷卻系統

交叉干擾：鄰近電子束的庫侖作用影響定位精度

數據帶寬：百萬級電子束需TB/s級數據傳輸速率

四、前沿技術演進方向

混合架構：

層級曝光：粗層用多束系統快速成型，細層用單束系統精修

動態重構：根據圖形密度自動切換多/單束模式

材料創新：

自組裝光刻膠：通過分子自組裝形成納米級潛影

相變材料：利用電子束誘導相變實現無顯影工藝

量子輔助：

壓縮感知：利用量子算法加速版圖數據處理

糾纏電子源：開發量子關聯電子束提升分辨率

多電子束光刻技術正在從“更多束流”的粗放式擴展轉向“智能束流”的精細化控制。隨著量子計算材料和納米光子學的介入，未來可能實現電子束的相干操控，徹底突破經典物理框架下的精度極限。

投影式電子束光刻

投影式電子束光刻（PEL）作為突破直寫式效率瓶頸的關鍵技術，其核心價值在于通過掩模投影實現大面積并行曝光。SCALPEL作為PEL的典型代表，巧妙利用物質與電子的相互作用規律，在產率與精度之間開辟了新的技術路徑。

一、SCALPEL的物理機制

該系統通過散射反差與吸收反差的協同作用實現圖形轉移：

掩模設計原理：

亮區：采用低原子序數（Z）材料（如Si?N?），電子以小角度前向散射為主，約80%電子穿透掩模

暗區：采用高Z材料（如Ta），電子發生大角度背散射，散射角超過光闌接收角（典型值>10mrad）

對比度形成機制：

亮區電子：經聚焦透鏡在晶圓表面形成清晰像

暗區電子：被光闌阻擋，形成曝光空白區域

二、系統架構創新

SCALPEL光刻機采用環形電子槍設計，電子束路徑呈現獨特的光學特性：

電子光學系統：

寬準直束流：束斑尺寸達毫米級，覆蓋整個掩模場

散射控制光闌：位于投影透鏡后方，精確控制電子散射角度

掩模-晶圓同步：

步進掃描：結合掩模臺與晶圓臺的精密步進（步長<10nm）

像差補償：通過動態聚焦/像散校正保證場間均勻性

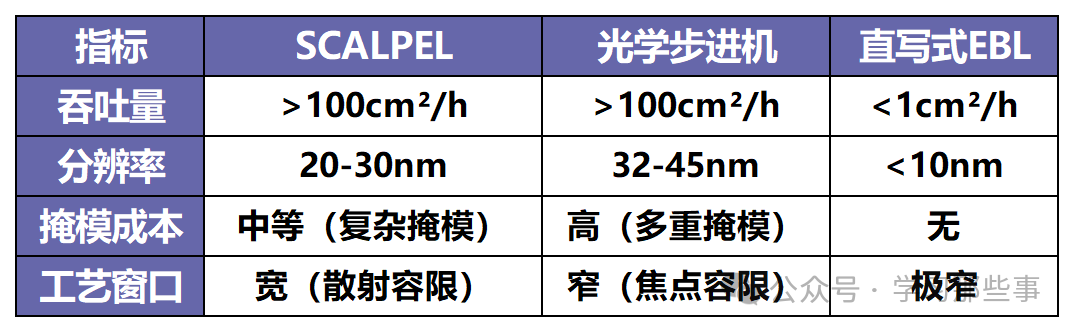

三、技術優勢量化分析

關鍵突破：

產率革命：通過單次投影覆蓋整個芯片場，吞吐量比直寫式提高3個數量級

散射容差：允許掩模缺陷（如線寬誤差<10%）通過散射自動補償

材料兼容：與現有CMOS工藝兼容，無需特殊光刻膠

四、技術挑戰與演進

當前SCALPEL面臨的主要矛盾：

掩模制作：高Z材料沉積工藝復雜，暗區CD控制精度需<2nm

散射控制：需精確建模10?次/cm2的電子散射事件

套刻精度：多層掩模對準需<5nm精度

未來發展方向：

混合掩模：結合吸收式與散射式掩模優勢

動態光闌：通過MEMS技術實現光闌形狀實時調節

EUV協同：開發電子束-極紫外混合光刻系統

SCALPEL技術通過物質與電子的量子相互作用，在納米制造領域開辟了“散射即圖形”的新范式。其巧妙的設計哲學不僅突破了傳統光刻的精度極限，更為半導體器件的異構集成提供了靈活解決方案。隨著計算材料科學的進步，未來可能出現基于機器學習優化的散射掩模設計，進一步拓展電子束光刻的技術邊界。
