INA231 是一款具有 1.8V I^2^C 兼容接口（具有 16 個可編程地址）的電流分流和功率監控器。INA231 監控分流壓降和總線電源電壓，如果數值超出編程范圍，其通過將 ALERT 引腳置為有效來提供更好的保護?？删幊绦手?、轉換時間和取平均值與內部乘法器結合使用時，可直接讀取電流值（單位為安培）和功率值（單位為瓦特），從而減輕主機處理負載。

數據手冊：*附件：INA231 采用WCSP封裝的、28V、16 位、I2C輸出電流 電壓 功率監控器.pdf

INA231 檢測總線電壓（介于 0V 至 28V 之間）上的電流，該器件由 2.7V 至 5.5V 單電源供電，消耗的電源電流為 330μA?（典型值）。INA231 額定運行溫度范圍為 –40°C 至 +125°C。

INA231 有兩個版本：INA231A 啟動時會執行分流和總線電壓的連續轉換，而 INA231B 則在低電流關斷模式下啟動。

特性
? 總線電壓檢測范圍為 0V 至 28V
? 高側或低側檢測
? 電流、電壓和功率報告
? 高精度：
– 增益誤差：0.5%（最大值）
– 失調電壓：50μV（最大值）
? 可配置取平均選項
? 可編程警報閾值
? 兼容 1.8V I2C
? 電源運行：2.7V 至 5.5V
? 啟動模式選項：
– INA231A：有效轉換
– INA231B：低電流關斷

引腳功能和配置

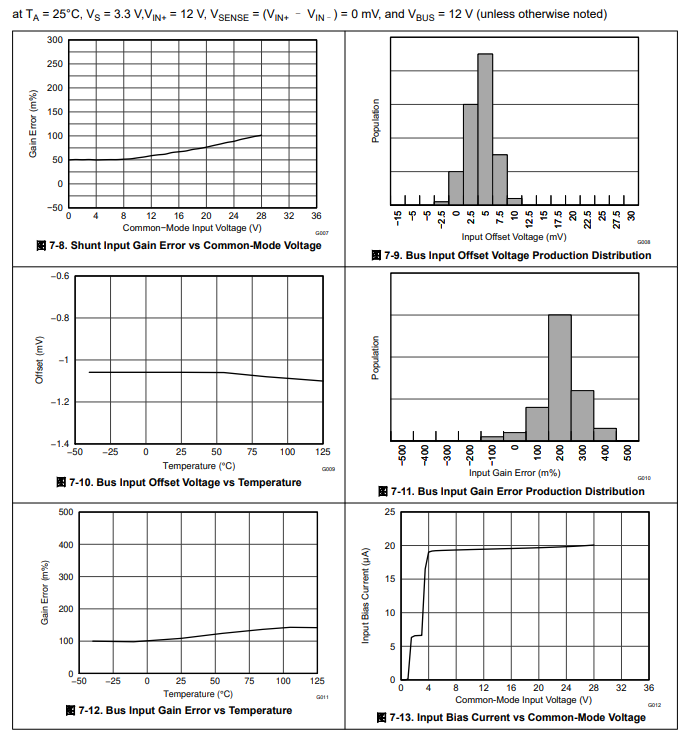

典型特性

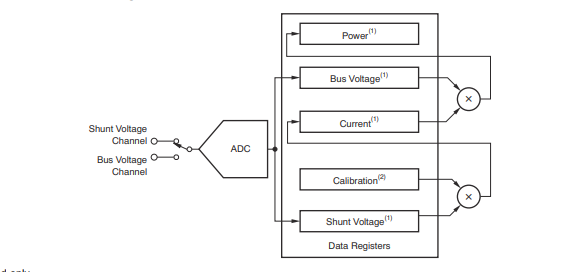

功能方框圖

應用
? 智能手機
? 平板電腦
? 服務器
? 計算機
? 電源管理
? 電池充電器
? 電源
? 測試設備
