系統成本優化：模塊方案減少分立器件數量，驅動板零件減少50%，整體BOM成本降低5%。

標準化與車規級技術遷移

BMF240R12E2G3通過高可靠性設計（如內嵌SBD、Press-Fit封裝）可直接遷移至儲能場景，縮短產品認證周期。

二、SiC MOSFET單管并聯方案工商業儲能變流器PCS的痛點與運維成本劣勢

Vth離散性通過影響開通/關斷時序、電流分配與熱分布，顯著加劇SiC MOSFET單管并聯的動態均流問題，導致效率下降、可靠性劣化及運維成本攀升。解決這一問題的根本路徑在于參數篩選、驅動優化與模塊化替代，其中E2B碳化硅模塊BMF240R12E2G3憑借內置均流設計與高一致性，已成為工商業儲能PCS的主流選擇。

A、Vth離散性的物理機制

閾值電壓（Vth）是SiC MOSFET從關斷到導通狀態的最小柵極電壓。由于制造工藝波動（如溝道摻雜不均勻、晶格缺陷等），同一批次或不同批次的SiC MOSFET之間Vth存在離散性（±10%-20%）。

B、動態均流失效的核心機理

開通時序差異

Vth低的器件先導通：在柵極驅動電壓上升階段，Vth較低的管子會提前導通，導致電流集中在低Vth器件。

電流集中效應：Vth離散性導致并聯器件電流偏差達20%~30%，高電流器件結溫升高。

熱-電耦合正反饋

溫度敏感特性：Vth具有負溫度系數，高溫下Vth進一步降低。若某器件因電流集中而過熱，其Vth下降更多，導致電流進一步向該器件匯聚，形成惡性循環。

MTBF降低：結溫每升高10℃，器件壽命縮短50%（Arrhenius模型），Vth離散性使系統可靠性下降30%。

C、緩解策略與技術路徑

器件級篩選

嚴格分檔：對Vth、RDS(on)等參數進行全檢分檔，確保并聯器件參數匹配（如Vth偏差≤±5%）。

動態配對：在真實工況下測試器件開關特性，篩選動態參數一致性高的批次。

驅動電路優化

獨立門極電阻：為每管配置獨立門極電阻，補償Vth差異導致的驅動延遲（如低Vth器件串聯更大電阻）。

主動均流控制：采用數字控制器實時監測各管電流，動態調整柵極驅動時序（如延遲高Vth器件的開通信號）。

熱設計強化

均溫布局：采用對稱PCB布局與強制均流散熱器，降低局部熱點的溫度梯度。

SiC模塊化替代方案

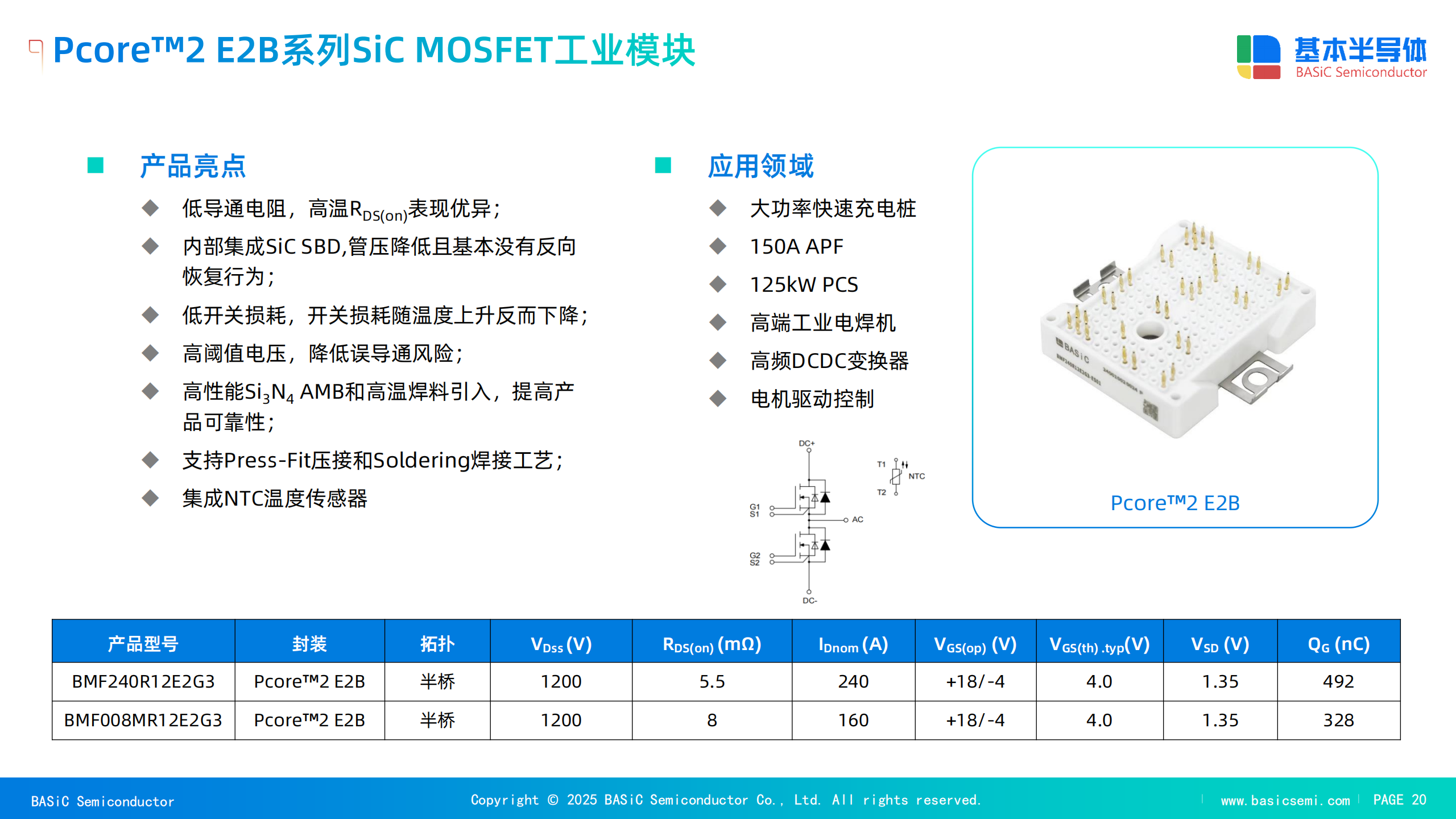

預匹配模塊：采用E2B模塊（如BMF240R12E2G3）替代分立器件，內部芯片參數一致性控制，徹底消除并聯均流問題。

成本效益：模塊方案雖初始成本高15%，但運維成本降低50%，全生命周期收益提升30%。

并聯均流難題加劇失效風險

驅動不一致性：SiC MOSFET單管需獨立門極電阻，但PCB布局差異易導致開關時序偏差。仿真顯示，驅動電阻偏差10%時，并聯管結溫差可達15℃，加速器件老化。

熱失衡：分散布局導致散熱不均，TO-247封裝熱阻較模塊高3倍，需額外散熱設計，系統體積增加20%。

驅動與保護電路復雜度陡增

多通道隔離驅動：每單管需獨立驅動芯片和隔離電源，零件數量較模塊方案多4倍，故障率提升30%。

米勒鉗位需求：?jiǎn)喂懿⒙?lián)需為每個器件配置鉗位電路，布局難度大，EMI風險增加。

運維成本高企的隱性因素

故障排查困難：?jiǎn)喂芟到y(tǒng)故障點分散，的體二極管Qrr波動達42%，需逐管檢測，維護耗時增加50%。

備件管理復雜：不同批次SiC MOSFET單管參數離散性如RDS(on)和Vth偏差±20%，需嚴格匹配，備件庫存成本較模塊方案高20%。

能效損失與壽命折損

導通損耗疊加：?jiǎn)喂懿⒙?lián)的寄生電感導致額外損耗，實測系統效率較模塊低0.5%-1%。

熱循環疲勞：頻繁啟停場景下，單管焊點熱應力較模塊高3倍，MTBF（平均無故障時間）縮短30%。

E2B碳化硅SIC模塊方案BMF240R12E2G3憑借高頻高效、集成化設計和規?；当荆蔀楣ど虡I(yè)儲能PCS的主流選擇；而SiC MOSFET單管并聯因均流難題、系統復雜度和隱性運維成本，實際總成本反超模塊方案。隨著SiC模塊產能擴張和標準統一，其市場滲透率將進一步提升，SiC MOSFET單管方案工商業儲能變流器PCS僅適用于超低功率或定制化場景。
