效率高達98.x%的工商業儲能變流器PCS的SiC碳化硅模塊解決方案揭秘

核心技術優勢

SiC MOSFET特性

耐高壓高溫：支持1200V高壓，結溫可達175℃，適應工商業儲能變流器（PCS）的高功率需求。

低損耗特性：導通電阻（RDS(on)）低至5.5mΩ（BASiC基本的BMF240R12E2G3），開關損耗（Eon/Eoff）隨溫度升高進一步降低，總損耗顯著優于IGBT（仿真顯示總損耗降低20%~30%）。

高頻性能：支持40kHz開關頻率，減少無源器件體積，提升功率密度25%。

模塊封裝與設計

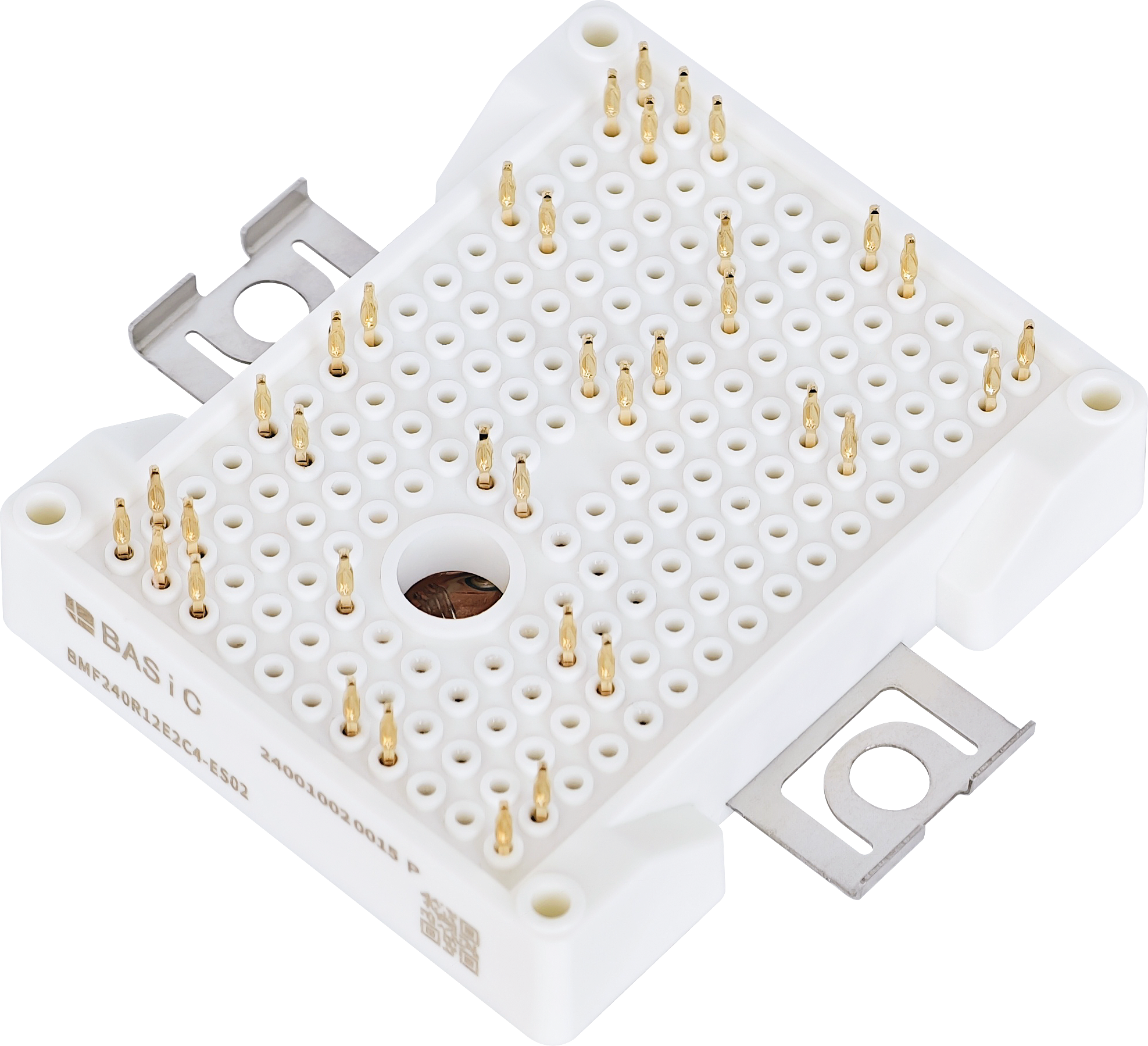

E2B封裝技術：BASiC基本的BMF240R12E2G3采用Si?N?陶瓷基板，抗彎強度高（700N/mm2），熱循環壽命長，適用于高頻高功率場景。

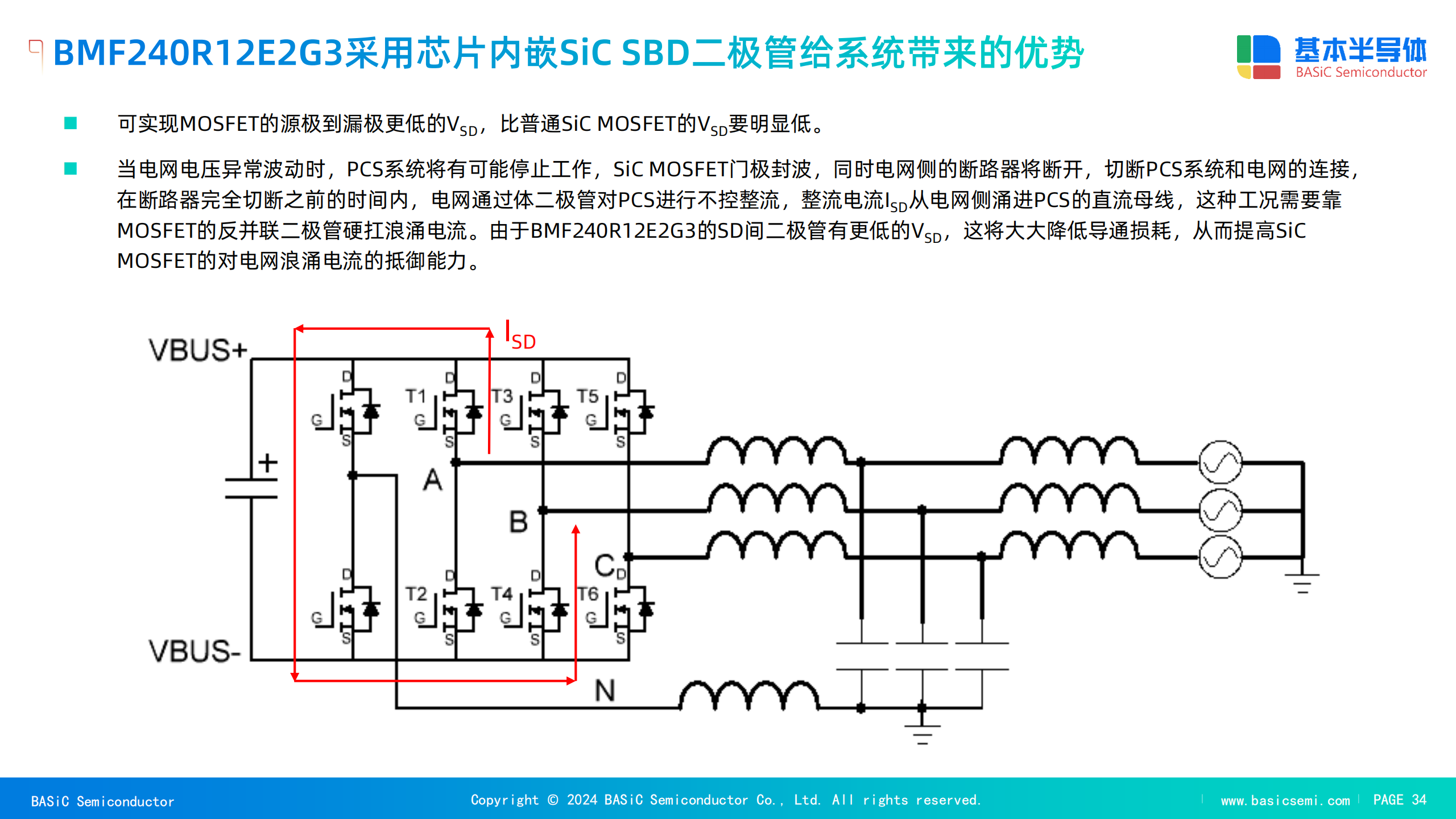

內嵌SiC SBD二極管：降低體二極管反向恢復損耗（Qrr減少50%），提升抗浪涌能力。

驅動與系統優化

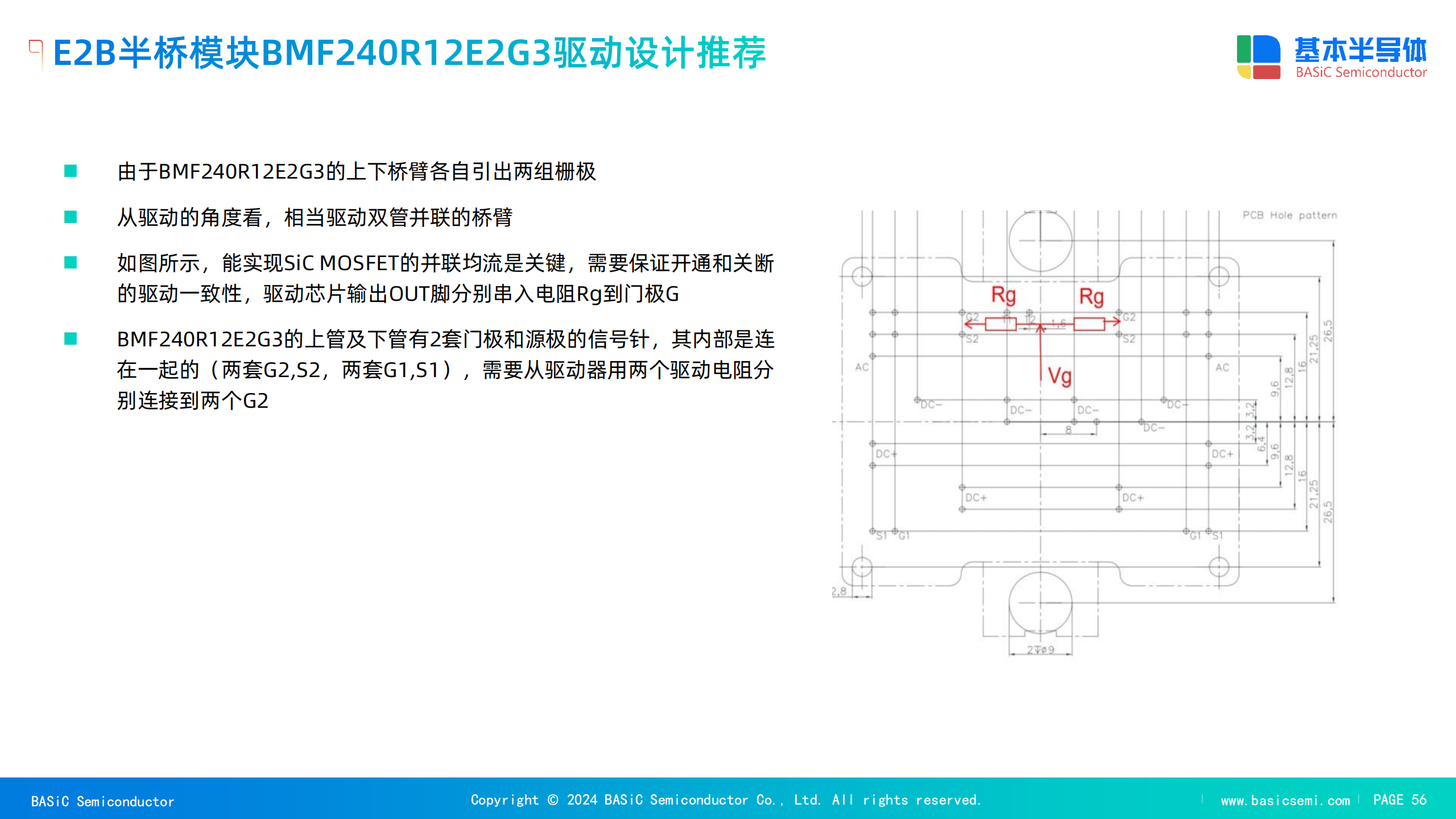

米勒鉗位功能：BASiC基本的驅動IC抑制橋臂直通風險，確保SiC MOSFET在高dv/dt下的穩定關斷（實測門極電壓波動降低至0V）。

集成驅動方案：如BSRD-2423-E501驅動板，支持10A峰值電流，簡化系統設計。

效率提升關鍵數據

額定功率工況：BASiC基本的SiC模塊工商業儲能變流器PCS機型相比IGBT方案，平均效率提升1%（從97.x%提升至98.x%），模塊功率密度提升25%。

高溫重載表現：在80℃散熱器溫度下，BASiC基本的BMF240R12E2G3的開關損耗（Eon）隨溫度升高下降，總損耗僅增加約5%，效率波動極小。

系統能效優化：通過緊湊設計和低損耗拓?fù)洌ㄈ嗨臉颍麢C(jī)效率可達98.5%。

2025年主流解決方案的核心要素

模塊選型

BASiC基本的BMF240R12E2G3：1200V/240A半橋模塊，RDS(on)=5.5mΩ，適配125kW PCS，支持1.2倍過載（150kW）。

拓?fù)浣Y(jié)構

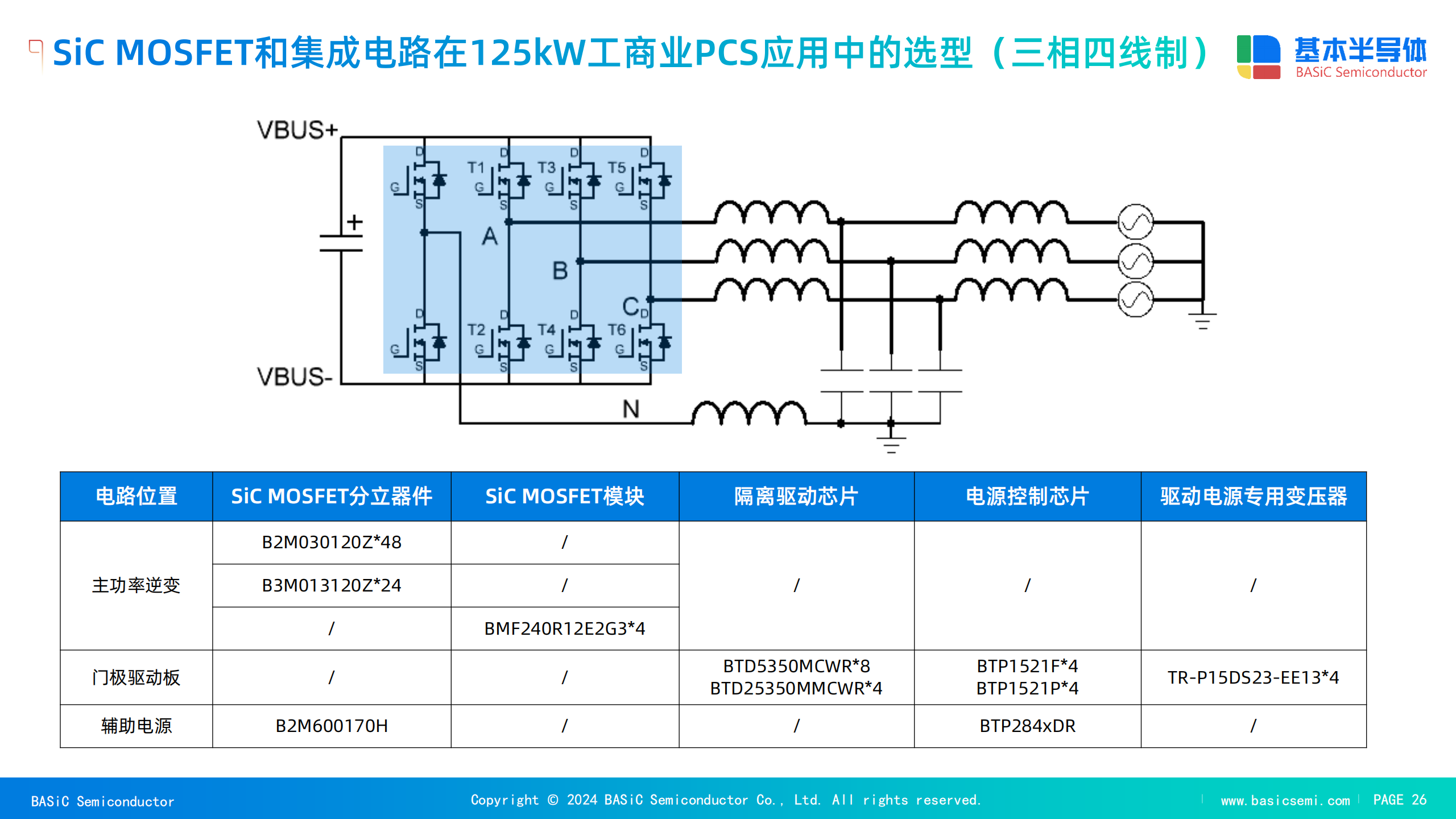

兩電平拓?fù)洌喝嗨臉虮?，高頻特性更適合SiC MOSFET，簡化濾波設計。

驅動與電源配套

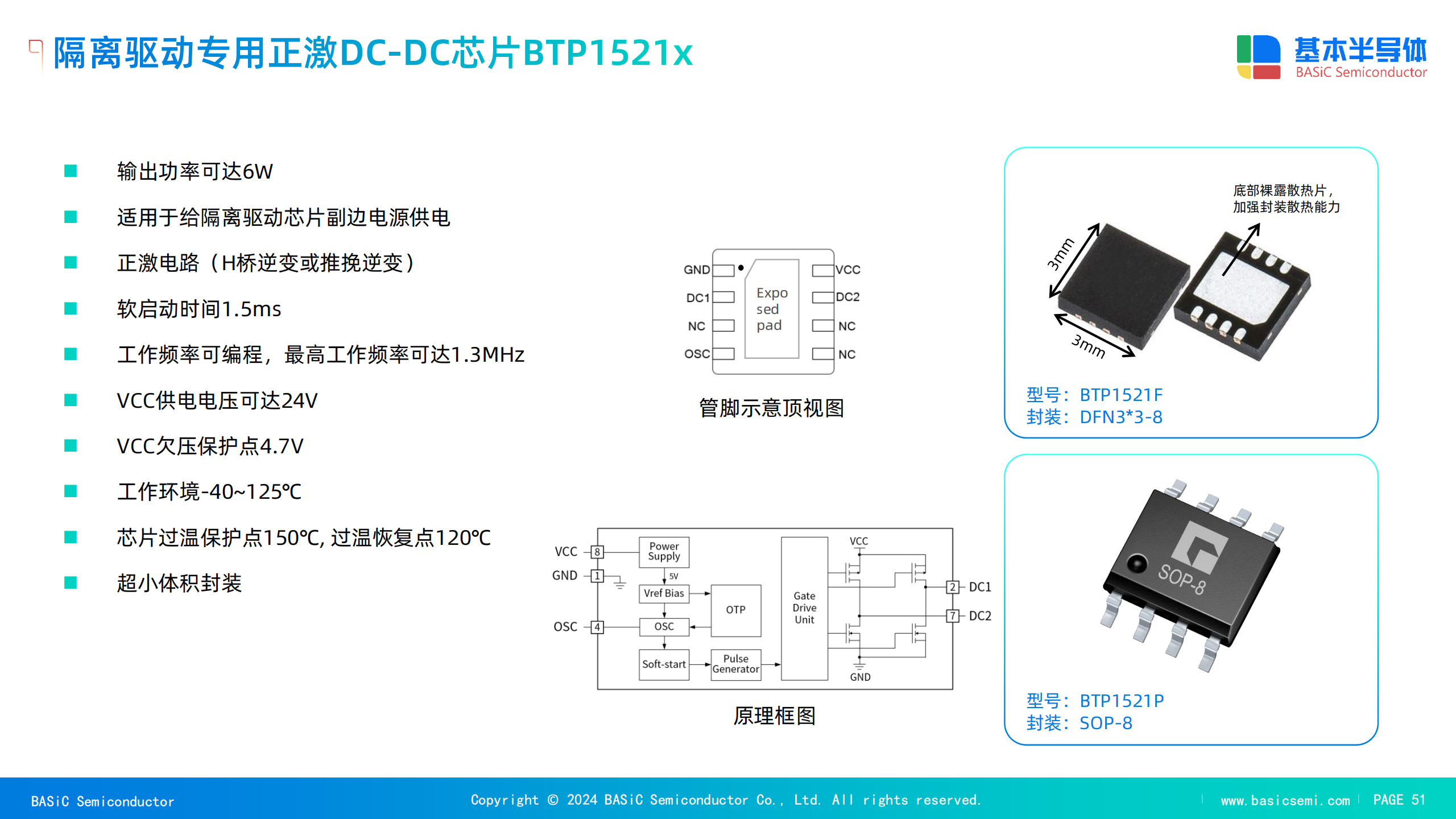

BASiC基本的隔離驅動芯片BTD5350MCWR：集成米勒鉗位，支持-4V/+18V驅動電壓。

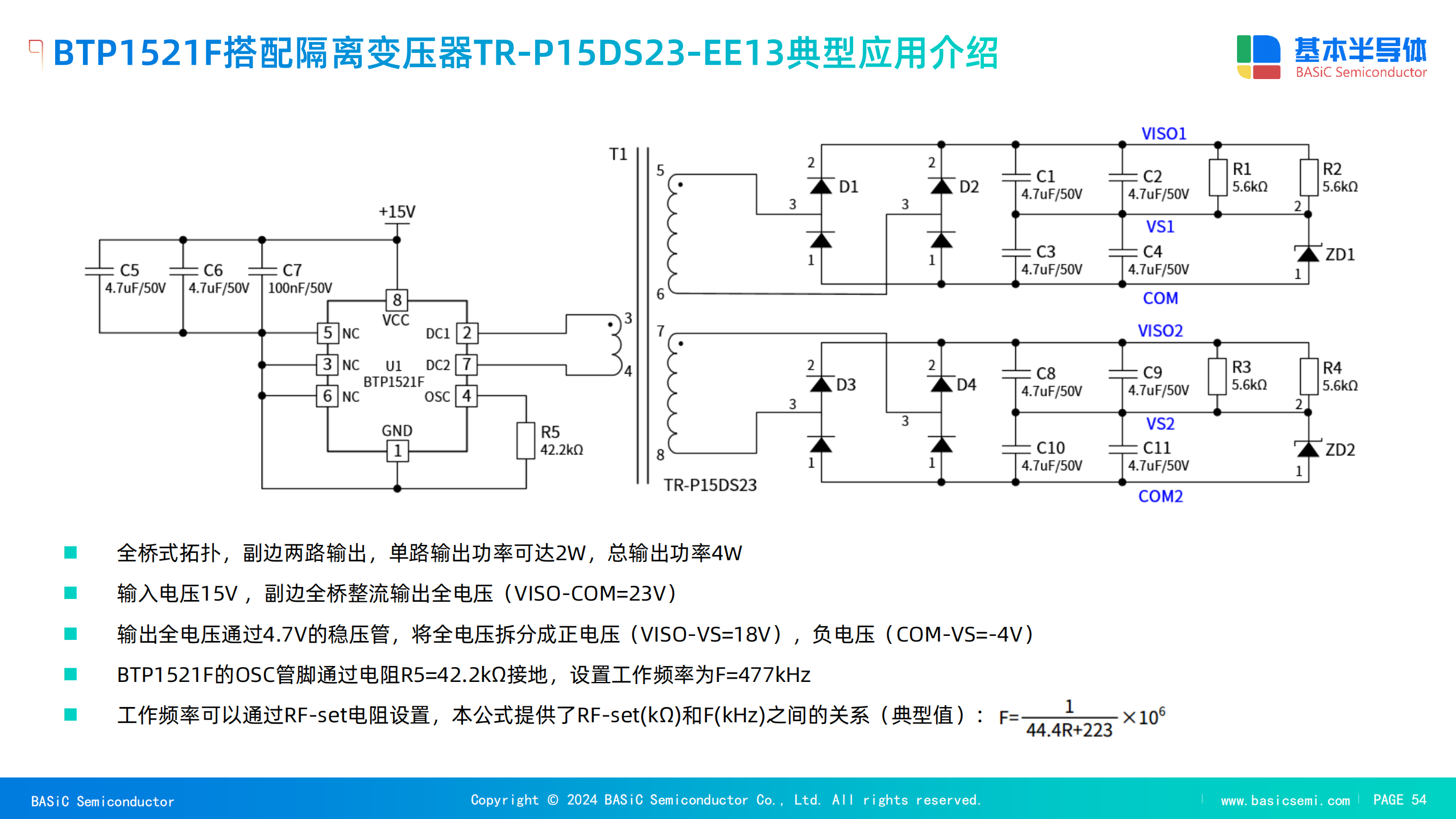

BASiC基本的輔助電源方案：反激控制芯片BTP284xx+B2M600170H，輸入電壓覆蓋600~1000V，輸出功率50W。

經濟效益與市場競爭力

初始成本降低：SiC方案減少散熱和濾波組件需求，系統成本降低5%。

投資回報周期縮短：高效率與高功率密度使儲能系統部署成本下降，回報周期縮短2.4個月。

結論

2025年工商業儲能PCS的主流SiC解決方案將以高集成模塊（E2B封裝）、高頻低損耗設計和智能化驅動技術為核心，實現效率突破98%的目標。BASiC基本的BMF240R12E2G3憑借其高溫穩定性、低導通損耗及系統級優化，將成為推動行業效率革命的標桿產品。
