LP2995 線性穩壓器旨在滿足 JEDEC SSTL-2 和 SSTL-3 標準 DDR-SDRAM 終止規范。該器件包含一個高速運算放大器 對負載瞬變提供出色的響應。輸出級可防止擊穿，同時 根據需要在應用中提供 1.5A 的連續電流和高達 3A 的瞬態峰值 DDR-SDRAM 端接。LP2995 還集成了 V意義pin 提供 卓越的負載調整率和 V裁判output 作為芯片組的參考 和 DDR DIMM。
*附件：lp2995.pdf

特性

• 低輸出電壓偏移
• 與 +5v、+3.3v 和 2.5v 電源軌配合使用
• 拉電流和吸收電流
• 外部元件數量少
• 無需外部電阻器
• 線性拓?fù)?/li>
• 采用 SOIC-8、SO PowerPAD-8 或 WQFN-16 封裝
• 成本低且易于使用

參數

方框圖

一、產品概述

LP2995是一款線性穩壓器，專為滿足JEDEC SSTL-2和SSTL-3規范的DDR-SDRAM終止電壓而設計。該器件集成了高速運算放大器，以提供對負載瞬變的快速響應，并具備低輸出電壓偏移、源和沉電流能力、低外部元件數量以及線性拓?fù)浣Y(jié)構等特點。

二、主要特性

• ?低輸出電壓偏移?：確保輸出電壓的穩定性。
• ?源和沉電流能力?：提供高達1.5A的連續電流和高達3A的瞬態峰值電流。
• ?低外部元件數量?：簡化了電路設計。
• ?線性拓?fù)浣Y(jié)構?：提供穩定的電壓輸出。
• ?高速運算放大器?：快速響應負載瞬變。
• ?多種封裝選項?：包括SOIC-8、SO PowerPAD-8和WQFN-16封裝。

三、引腳功能

LP2995提供不同封裝選項，各封裝的引腳功能基本一致，主要引腳包括：

• ?AVIN?：模擬輸入引腳，為內部控制電路供電。
• ?PVIN?：功率輸入引腳，為輸出級功率運算放大器供電。
• ?VDDQ?：參考電壓輸入引腳，用于生成內部參考電壓。
• ?VREF?：緩沖后的內部參考電壓輸出，用于為芯片組和DDR DIMM提供參考。
• ?VTT?：調節后的輸出電壓，用于DDR-SDRAM的終止電阻。
• ?VSENSE?：反饋引腳，用于改進遠程負載調節。
• ?GND?：接地引腳。

四、電氣特性

• ? 參考電壓（VREF） ?：典型值為1.25V（VDDQ/2），具有低輸出阻抗。
• ? 輸出電壓偏移（VTT Offset） ?：在無負載條件下，偏移量在±15mV以內。
• ?負載調節?：在0至1.5A輸出電流范圍內，負載調節率為±0.5%。
• ? 靜態電流（Iq） ?：典型值為400μA（AVIN=2.5V）。

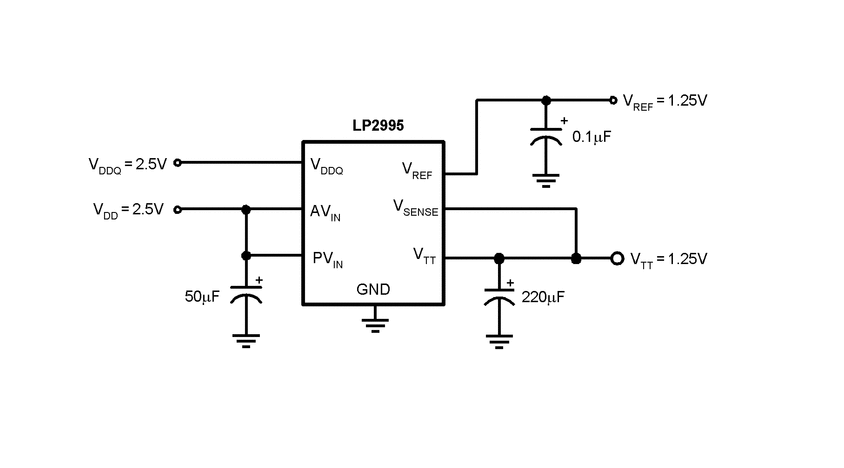

五、應用電路

LP2995可應用于DDR-SDRAM的SSTL-2和SSTL-3終止方案。典型應用電路包括輸入電容、輸出電容、VTT終止電阻以及必要的旁路電容等元件。

六、熱性能與封裝

• ?熱性能?：數據手冊提供了不同封裝和散熱條件下的熱阻（θJA）值，并建議了優化熱性能的布局方法。
• ?封裝選項?：包括SOIC-8、SO PowerPAD-8和WQFN-16封裝，用戶可根據應用需求選擇合適的封裝形式。

七、PCB布局考慮

為了確保LP2995的最佳性能，數據手冊提供了PCB布局的詳細建議，包括：

• 將AVIN和PVIN引腳短接，并在PVIN引腳附近放置旁路電容。
• 將GND引腳連接到接地平面，并使用多個過孔以改善熱性能。
• 將VSENSE引腳連接到需要調節的VTT終止總線的中心位置。
• 將VDDQ引腳遠程連接到DDR DIMM或芯片組的VDDQ電源軌。
• 在VREF引腳附近放置一個0.01μF或0.1μF的陶瓷旁路電容。
