工業通信變革：一鍵掌握ModbusRTU轉ProfibusDP網關配置秘籍！效率翻倍，問題無憂！

在工業自動化領域，ModbusRTU和ProfibusDP是兩種廣泛使用的通信協議。ModbusRTU以其簡單、易用的特點，被廣泛應用于各種工業環境中;而ProfibusDP則以其高速、穩定、可靠的特點，成為現代工業網絡中的重要組成部分。然而由于這兩種協議在數據格式、通信方式等方面存在差異，因此，在某些應用場景下，需要將ModbusRTU轉換為ProfibusDP，以滿足系統的通信需求。

ModbusRTU和ProfibusDP是自動化領域中廣泛使用的兩種通信協議，它們各自具有獨特的特點和發展歷程。

ModbusRTU作為一種串行通信協議，其簡單、易用的特點使得它在工業自動化領域得到了廣泛應用。它基于主從架構，通過RS485或RS232等物理接口進行數據傳輸，支持多種數據類型和傳輸速率。ModbusRTU的開放性和靈活性使其成為了許多設備制造商的首選通信協議。

而ProfibusDP則是一種更為復雜和高效的現場總線協議，它基于ISO/OSI模型，采用令牌環方式進行數據傳輸。ProfibusDP具有高速度、高精度、實時性強等優點，適用于對通信要求較高的場合。此外，ProfibusDP還支持多種拓?fù)浣Y(jié)構，如星型、樹型和環形等，可以滿足各種復雜的網絡需求。

在工業自動化領域，ModbusRTU和ProfibusDP各自發揮著重要作用。由于其簡單易用的特點，ModbusRTU廣泛應用于各種小型控制系統和設備之間的通信。例如，在一個生產線上，各個傳感器和執行器可以通過ModbusRTU與PLC（可編程邏輯控制器）進行通信，實現數據的采集和控制指令的下達。

相比之下，ProfibusDP則更適用于大型分布式控制系統。它可以實現多個節點之間的高速、實時通信，滿足復雜控制系統的需求。例如，在一個大型工廠中，各個車間的設備可以通過ProfibusDP與中央控制器進行通信，實現整個生產過程的協調和管理。

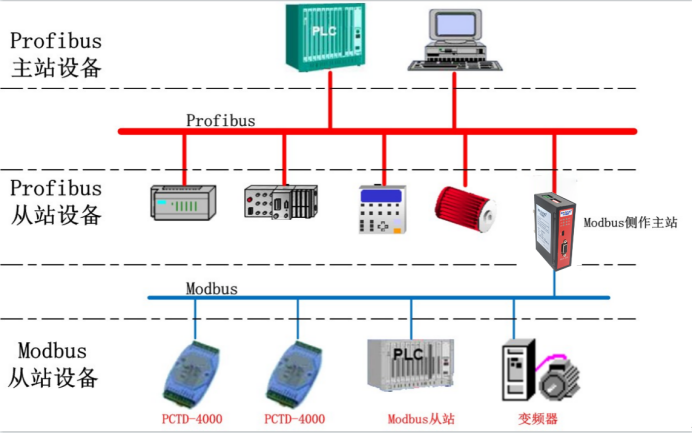

在實現ModbusRTU向ProfibusDP協議轉換的過程中，技術路徑和步驟需要細致規劃與執行。首先，硬件選擇是關鍵。這通常涉及到使用支持兩種通信協議的網關設備，這類設備能夠接收并解析ModbusRTU信號，并將其轉換為ProfibusDP格式的數據包發送到總線上。

具體操作步驟如下：

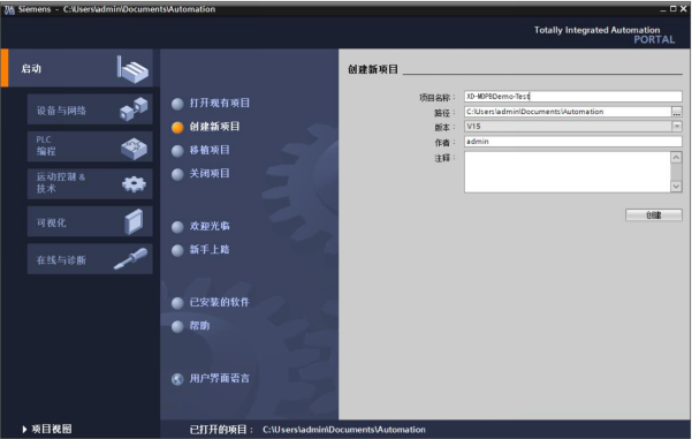

1、打開博圖創建新項目：

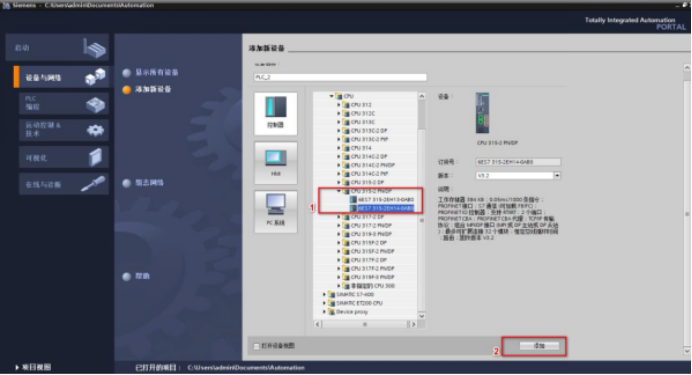

2、添加新設備，選擇CPU型號點擊確認：

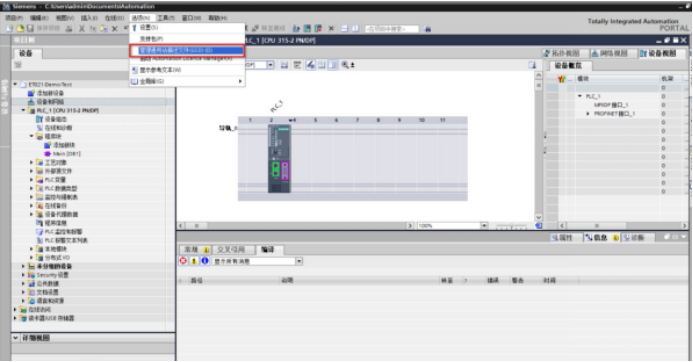

3、進入項目后點擊“選項”找到并打開管理通用站描述文件：

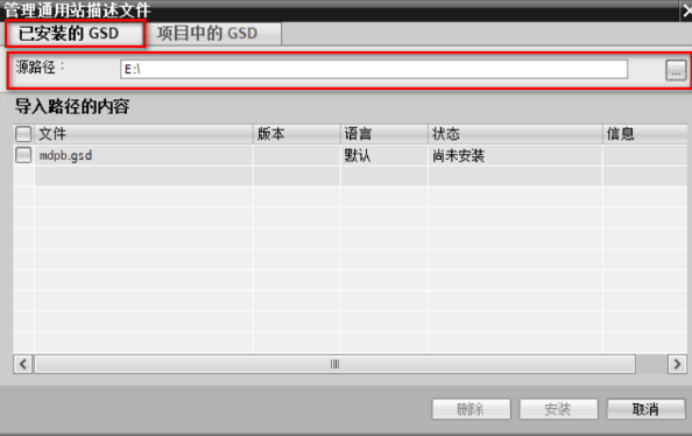

4、選擇GSD文件所在路徑，勾選GSD文件點擊安裝：

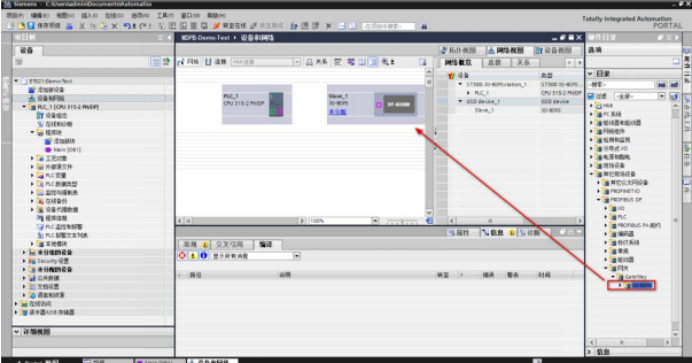

5、找到安裝好的GSD文件拖拽到網絡視圖：

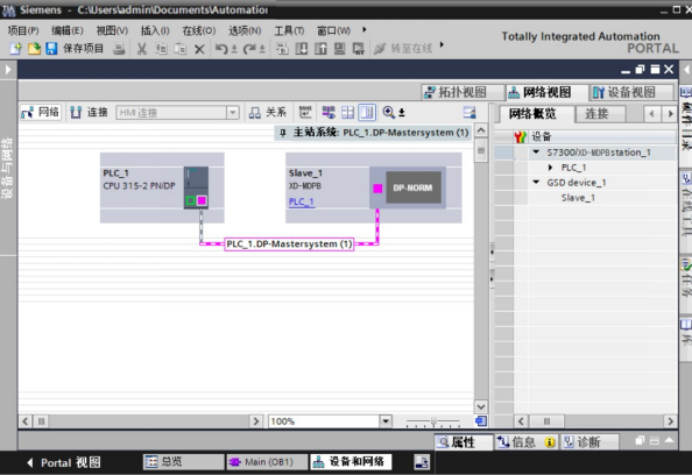

6、在“網絡視圖”以顯示要連接的設備。選擇CPU315-2PN/DP的PROFBUS接口(圖中為紫色接口),然后將連接拖到XD-MDPB模塊上的PROFIBUS接口上(圖中為紫色接口),釋放鼠標按鈕以創建網絡連接，如下圖所示：

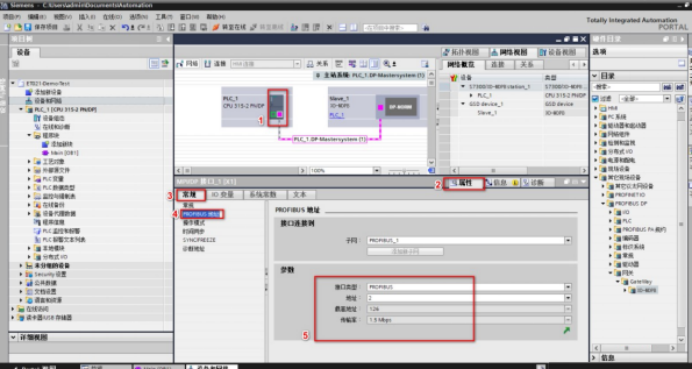

7、選中 CPU315-2PN/DP 的 PROFIBUS DP 接口,然后點擊屬性，再常規選項卡選中 DP 接口，可以配置 PROFIBUS DP 網絡屬性，如下圖所示：

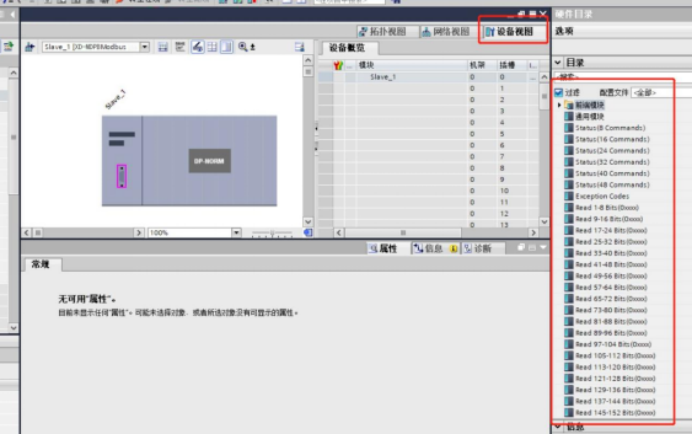

8、在網絡視圖中，雙擊XD-MDPB模塊，進入設備視圖。如下圖所示，在設備視圖中，可以看到各個待添加的 module：

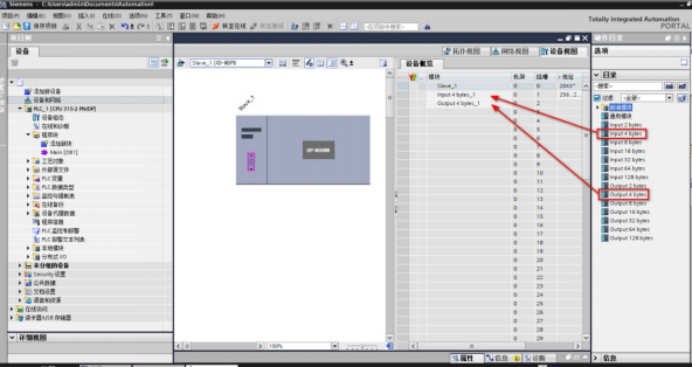

9、通過拖拽的方式，可以將不同的 module 添加到模塊的不同槽位中：

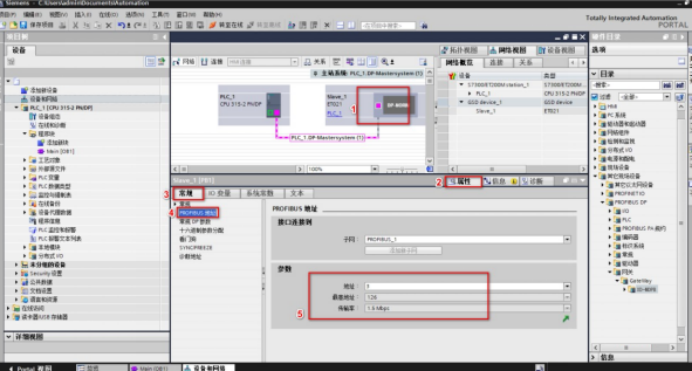

10、組態設備的 PROFIBUS 地址和 PROFIBUS DP 總線速率：

隨著工業4.0時代的到來，工業自動化領域正在經歷前所未有的變革。其中，ModbusRTU到ProfibusDP的轉換技術正逐漸成為連接傳統系統與現代智能制造環境的關鍵橋梁。未來，這一轉換技術的發展不僅將推動工業網絡通信協議的標準化和高效化，還將為工業自動化帶來深遠的影響。

從技術發展趨勢來看，未來ModbusRTU到ProfibusDP的轉換技術將朝著更高的兼容性和智能化方向發展。隨著物聯網、大數據、云計算等技術的深入應用，工業自動化系統對數據傳輸速度、可靠性和處理能力的要求越來越高。因此，未來的轉換技術需要能夠支持更廣泛的設備接入，實現更高效的數據處理和分析，以及提供更加靈活的網絡配置和管理功能。同時，借助人工智能和機器學習算法，轉換技術可以自動優化通信參數，提升系統的穩定性和性能。
