ModbusRTU轉ProfibusDP網關接變頻器與plc通訊

在工業自動化領域中，ModbusRTU和Profibus DP都是常見的通訊協議。其中，ModbusRTU是一種基于串行通信的協議，廣泛應用于PLC（可編程邏輯控制器）、傳感器、人機界面等設備的通信中；而Profibus DP則是一種現場總線通信協議，具備高速傳輸和實時性強的特點，常用于工業現場控制系統中。

將ModbusRTU轉換為Profibus DP，通過網關實現變頻器與PLC之間的通信，可以有效解決不同設備之間通信協議不兼容的問題。這一技術方案不僅能夠?qū)崿F(xiàn)數據的無縫傳輸，還能提高系統的整體效率和穩定性。

ModbusRTU轉Profibus DP網關是一種用于不同通訊協議之間數據轉換的設備。它的主要功能是將Modbus RTU設備的數據轉換為Profibus DP協議的數據，從而實現兩種不同通信協議設備之間的互聯互通。例如，興達易控XD-MDPB100網關就是這類設備的典型代表，它能夠方便快捷地實現Modbus設備和Profibus設備之間的數據交換和通訊。

使用這種網關時，用戶不需要深入了解具體的Modbus和Profibus技術細節。只需按照手冊和應用實例進行簡單配置，即可在短時間內實現連接通信。這大大簡化了系統的搭建過程，提高了工作效率。

ModbusRTU轉Profibus DP網關的優勢還體現在其強大的兼容性上。它適用于各種具有RS232/485接口且符合標準MODBUS RTU協議的設備，如變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置以及各種變送器等。這意味著用戶可以在不同的設備之間實現數據互通，極大地?cái)U(kuò)展了系統的適用范圍。

在實際應用中，興達易控ModbusRTU轉Profibus DP網關被廣泛應用于設備連接、監控系統和數據采集等多個場景。比如，在機床加工車間里，為了提高生產效率和智能化水平，工人們常常需要操作多種不同的設備。這時，通過ModbusRTU轉Profibus DP網關，可以將各種設備的通信協議統一起來，實現集中控制和管理。這不僅方便了工人的操作，也提高了生產過程的精確度和可靠性。

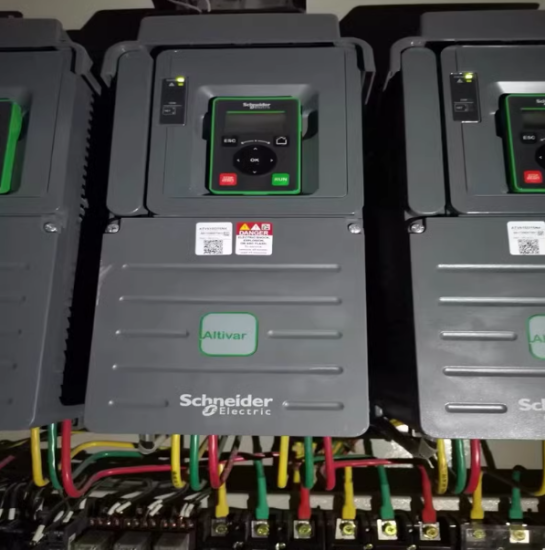

以一個實際案例為例，某工廠在使用西門子S7-1200 PLC與施耐德ATV610變頻器進行通信時，就采用了ModbusRTU轉Profibus DP網關。通過這種方式，PLC作為生產線的控制中心，負責協調和控制各個設備。而變頻器則承擔著控制驅動電機的任務。通過ModbusRTU轉Profibus DP網關，PLC可以實時監控變頻器的運行狀態，并根據生產需求動態調整變頻器的工作參數，從而確保整個生產過程的高效穩定運行。

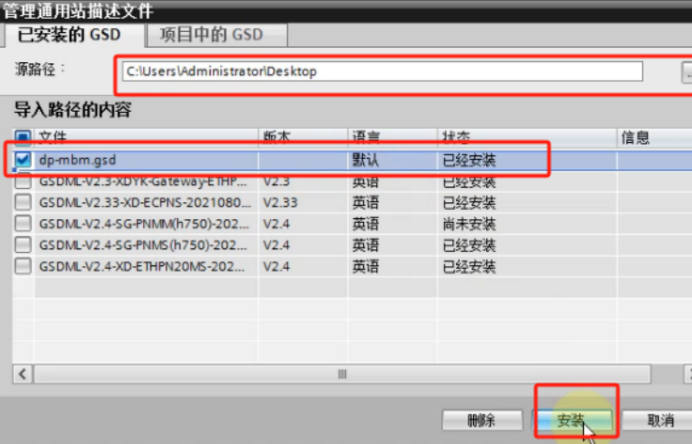

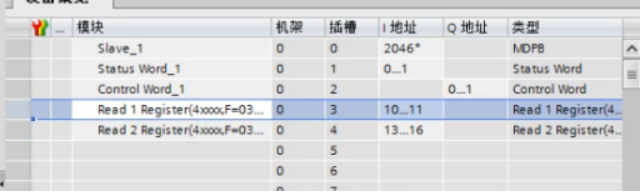

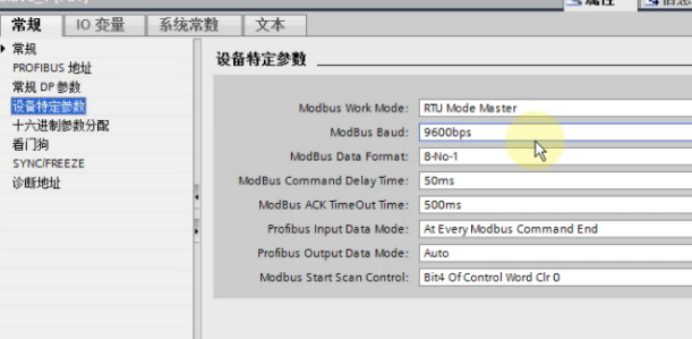

具體操作步驟如下：首先，在博圖軟件中加載PLC項目，并配置PLC的IP地址使其與本地IP地址保持在同一網段內。接著，添加GSD文件并打開網絡視圖下的硬件目錄，找到網關驅動程序并將其添加到項目中。然后，配置網關的IP地址使其與PLC在同一網段內，并在設備視圖中添加讀寫數據長度。完成這些設置后，下載配置到PLC并進行在線監控即可。

除了上述應用場景外，ModbusRTU轉Profibus DP網關還可以應用于其他許多領域。比如，在智能樓宇管理系統中，可以通過該網關實現空調、照明、安防等多個子系統的互聯互通；在污水處理系統中，可以通過該網關實現對各個處理單元的集中監控和管理；在電力行業中，可以通過該網關實現對變電站內各種智能設備的數據采集和遠程控制。

需要注意的是，在使用ModbusRTU轉Profibus DP網關時，應嚴格按照相關規范進行操作和維護。特別是對于電氣設備的接線和調試工作，應由專業人員完成以確保安全。同時，在使用過程中還應定期對設備進行檢查和維護，及時發現并解決問題，以保證系統的正常運行。

ModbusRTU轉Profibus DP網關作為一種高效的數據轉換設備，在工業自動化領域發揮著重要作用。通過它的應用，可以實現不同通信協議設備之間的無縫連接和數據互通，為工業生產提供可靠的技術支持。未來隨著技術的不斷進步和應用的深入推廣，相信這種網關將在更多領域得到廣泛應用并為各行各業帶來更多便利和效益。
