CoolSiC? MOSFET G2如何正確選型

英飛凌工業半導體 ? 2025-06-23 17:36 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

之前兩篇文章我們分別介紹了CoolSiC MOSFET G2的產品特點及導通特性(參考閱讀:CoolSiC MOSFET Gen2性能綜述,CoolSiC MOSFET G2導通特性解析,今天我們分析一下在軟開關和硬開關兩種場景下,如何進行CoolSiC MOSFET G2的選型。


G2在硬開關拓?fù)渲械膽?yīng)用


除了RDS(on),開關損耗在SiC MOSFET的選型中也扮演著非常重要的角色。因?yàn)镾iC往往工作在非常高的開關頻率,尤其在硬開關拓?fù)渲?,開關損耗的占比可達60%以上。這時使用開關損耗更低的G2來代替G1,會取得明顯的系統優勢。下面我們通過MPPT boost電路的仿真實例來看一下。

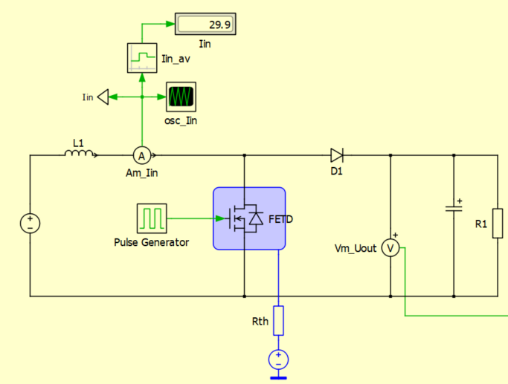

仿真電路:

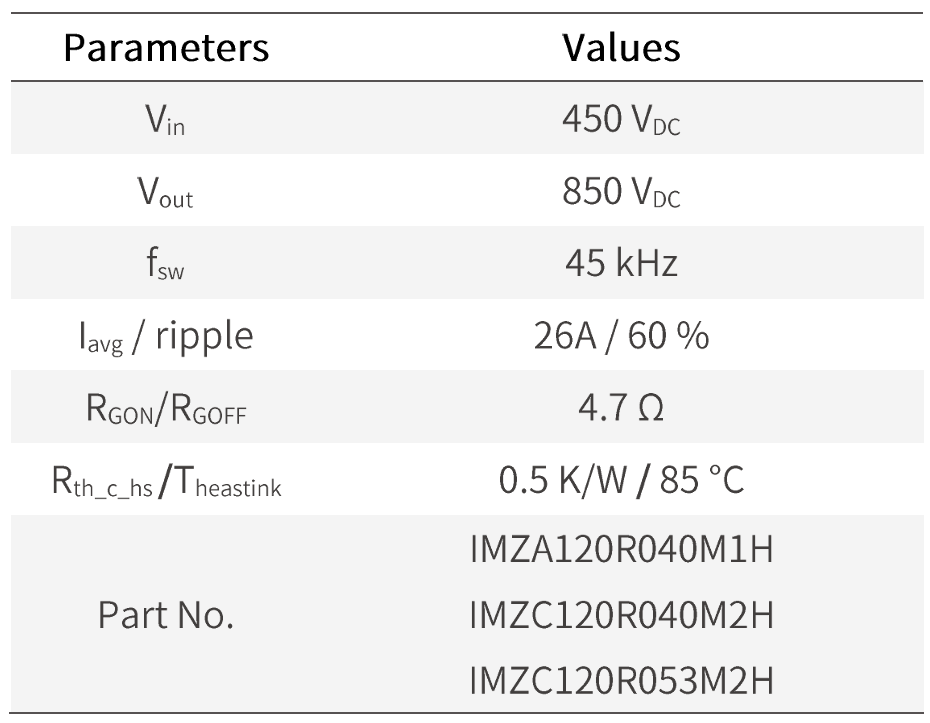

26A MPPT仿真條件:



仿真邊界條件設置為Tvj,max<140℃,G2允許175℃的連續運行結溫,及200℃/100h的過載結溫,這里留了比較大的余量。

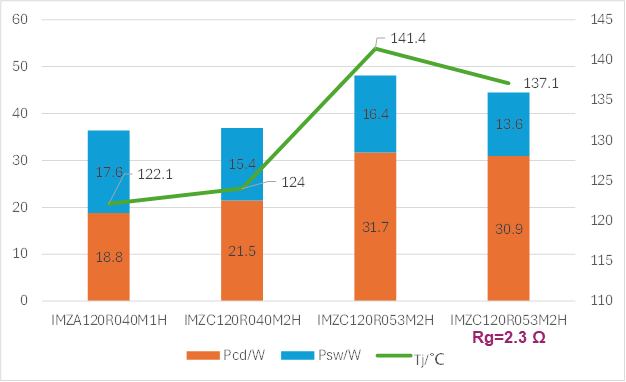

使用40mΩ G1對比40mΩ和53mΩ的G2,可以看到,40mΩ G2總損耗與40mΩ G1持平,結溫高約1.9℃(112.1℃-->124℃)。如果使用53mΩ G2,損耗大幅增加,結溫增加到141.4℃。但G2允許更小的門極電阻,如果將Rg降低到2.3Ω(數據手冊推薦值),則53mΩ G2的結溫會降低至137.1℃。

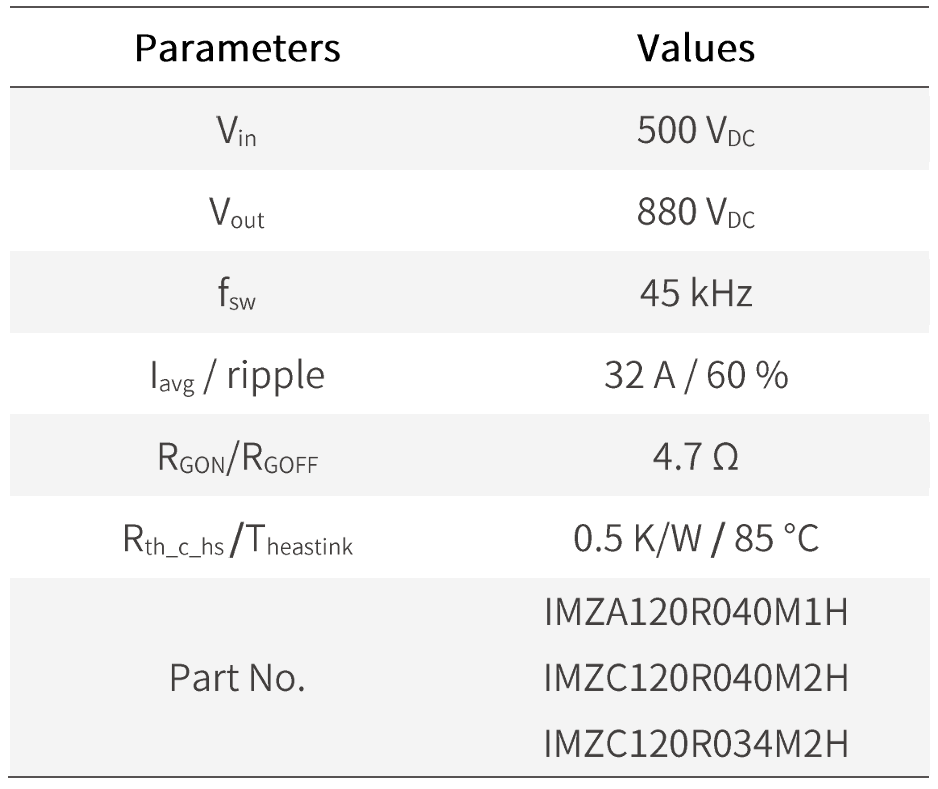

32A MPPT仿真條件:

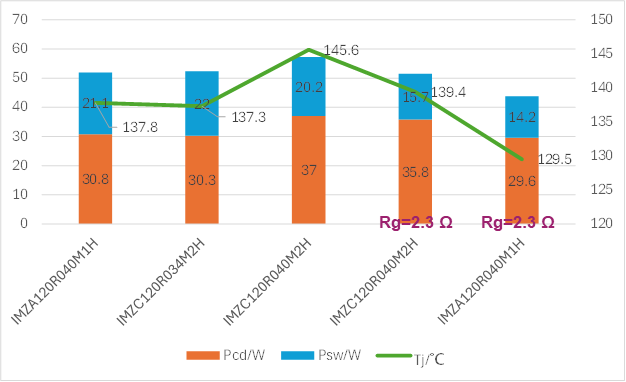

在這種應用情景下,34mΩ G2與40mΩ G1損耗與結溫基本持平,如果換用40mΩ G2,結溫會升高約8℃。但這種升高的結溫可以用降低門極驅動電阻Rg來進行補償。將Rg從4.7Ω降低到2.3Ω,40mΩ G2結溫將會降低到139.4℃,與40mΩ G1非常接近。




通過對MPPT系統的仿真分析,我們可以看到,在硬開關系統應用,因?yàn)殚_關損耗占比較高,導通損耗占比較低,G2對G1的替換策略依賴于不同的場景:

1

特定條件下(如26A MPPT),可使用同等導通電阻替換,比如40mΩ G2替換40mΩ G1,可維持相同的損耗與結溫,如果用34mΩ G2替換40mΩ G1,可以使得系統損耗和器件溫度降低,進而提高功率密度,冷卻需求減少。

2

部分場景中,如更大電流的MPPT,或者buck-boost中,可以使用更低Rdson的G2,來替換Rdson高一檔的G1。比如在32A MPPT中,可使用34mΩ G2替換40mΩ G1。也可對G2采用更低的門極電阻來降低損耗,這種情況下可使用40mΩ G2替換40mΩ G1。

G2在軟開關拓?fù)渲械膽?yīng)用


在LLC等軟開關拓?fù)渲校驗槟軐?shí)現零電壓開通,所以功率器件只有導通損耗和關斷損耗,而沒有開通損耗。因此對LLC來說,導通損耗所占比重更大。

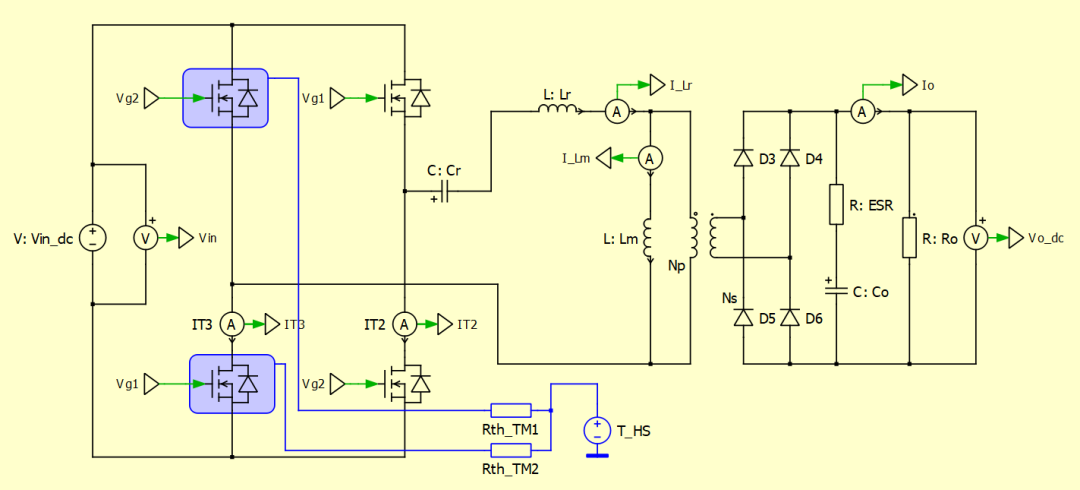

對20kW LLC典型工況進行仿真:



MOSFET: IMZC120R034M2H / IMZA120R040M1H,4并

最大輸出功率, Po,max: 20kW

諧振頻率fr: 100kHz

DC 輸入電壓, VIN: 800V

DC 輸出電壓, VOUT: 300V

死區時間,DT: 300ns

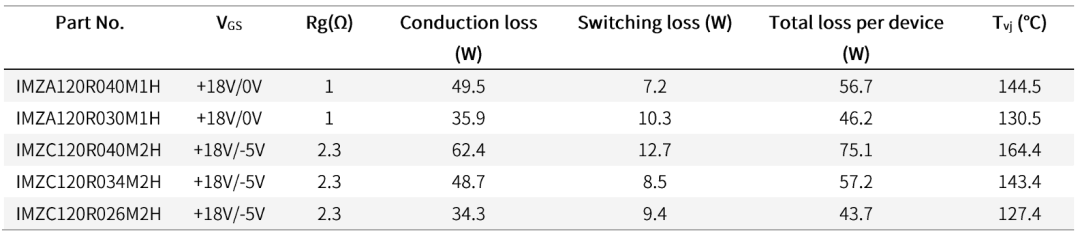

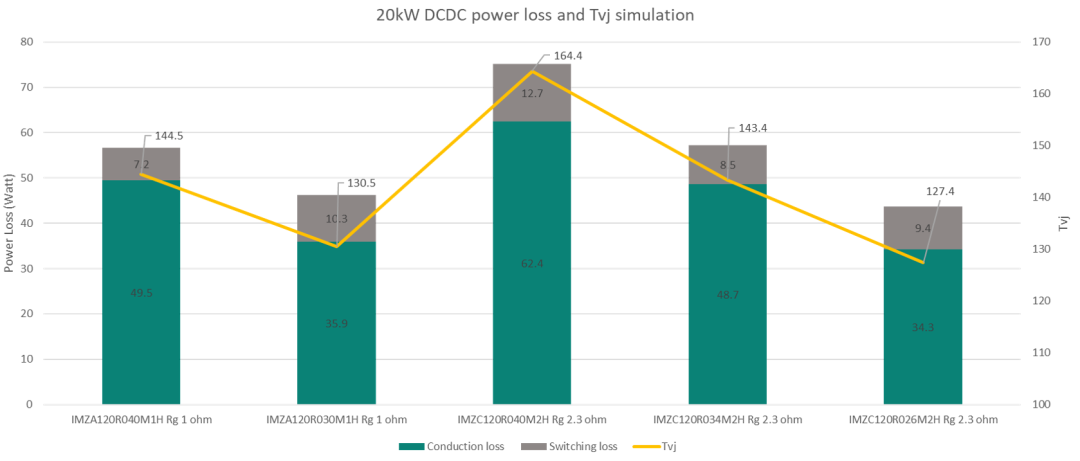

仿真結果:



從仿真結果可以看出,導通損耗占總損耗相當大的比例,因此:

使用IMZC120R034M2H取代IMZA120R040M1H,可使損耗和結溫維持在同一水平

使用IMZC120R026M2H取代IMZA120R030M1H,可降低3℃結溫



因此,在軟開關拓?fù)渲?,推薦使用導通電阻稍低的G2,來替換導通電阻高一檔的G1。

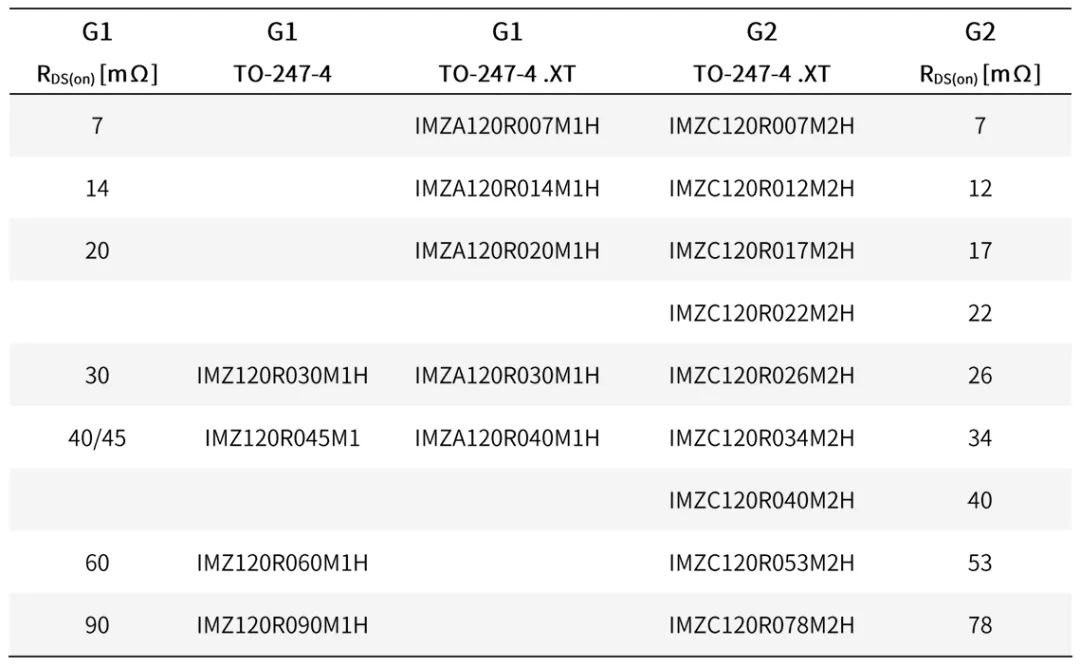

以下是TO-247-4封裝的G2選型表供參考:



總結

RDS(on)是評價SiC MOSFET的重要考量,但并不是唯一參數。在進行CoolSiC MOSFET G2產品選型時,不能單純依賴常溫下RDS(on)數值,而是要綜合考慮電路拓?fù)?、開關頻率、散熱條件等因素,最好通過仿真確定最終選型。
