本文探討了RT-Thread與AUTOSAR CP的融合，解決車載ECU開發中實時性、安全性與靈活性的平衡問題。通過分層安全內核（rt-safety os/auto os）和工具鏈整合，兼容AUTOSAR標準，同時保留RT-Thread的POSIX支持與可裁剪性，實現了通信隔離、診斷模塊集成等關鍵技術突破，為車載系統提供高安全、可擴展的解決方案。

車載電子系統與傳統實時操作系統（RTOS）領域雖有關聯，但也存在顯著差異。傳統RTOS更注重實時性，并在此基礎上擴展其他的功能需求，這些需求多來源于傳統計算機的應用場景，例如對文件系統數據存儲上的支持、對以太網數據交互的支持等。由于涉及到和PC的交互，所以相關功能最好可以與PC兼容：存儲上是否支持PC可識別的文件系統，例如FAT文件系統，使SD卡取出時可以直接在PC上進行讀取；而以太網上則希望采用主流的TCP/IP協議，包括Web服務，及后續誕生的MQTT協議。傳統計算機廣泛采用POSIX（Portable Operating System Interface，可移植操作系統接口，是一組由IEEE制定的標準，旨在確保操作系統提供應用程序可移植性的API規范）作為編程接口。

在傳統實時操作系統（RTOS）領域，RT-Thread以其卓越性能脫穎而出。其卓越性體現在多個方面：首先是對POSIX標準的全面支持（從PSE51的完整支持，到PSE53/54標準部分支持）；其次是對多樣化芯片架構的廣泛兼容；尤為重要的是，RT-Thread始終秉持著"小而美"的操作系統設計理念。所謂"小"，體現在專為嵌入式設備量身定制，并將操作系統內核嚴格限定在基礎功能范疇（包括多任務調度、文件系統、網絡協議棧及shell命令行等核心模塊）。而"美"則體現在系統架構與代碼實現的精煉性——既保持高度合理性，又避免過度復雜化。這一設計理念同時強調可維護性，使工程技術人員能夠快速掌握系統核心機制，在遇到技術問題時能夠精準定位解決路徑（遇到問題，但不知從何下手解決問題，這個相信是工程師最抓腦的事情）。

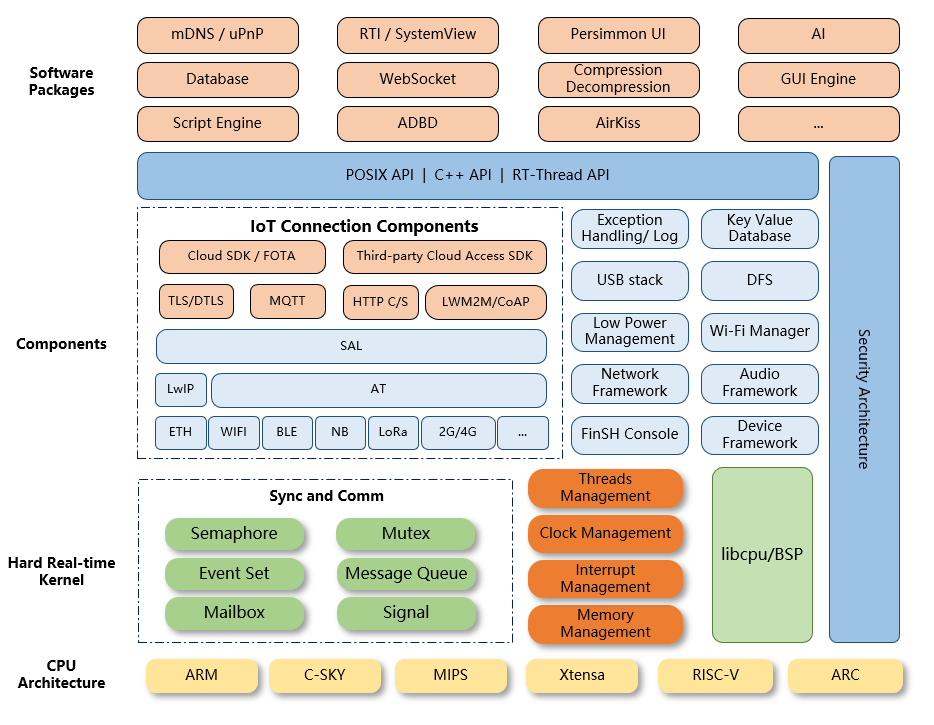

RT-Thread操作系統的架構圖，摘自github/RT-Thread，典型的分層結構

當RT-Thread實時操作系統與車載AUTOSAR標準體系實現融合時，將呈現何種技術形態呢？二者顯然存在顯著差異，但同時具備協同互補潛力：通過相互借鑒核心優勢，實現技術特性的優化整合。

AUTOSAR（AUTomotive Open System ARchitecture，汽車開放系統架構）是一種標準化的汽車電子控制單元（ECU）軟件架構，旨在通過統一底層軟件封裝，使不同廠商的ECU能夠兼容，從而減少重復開發，提高效率。AUTOSAR聯盟于2003年由9家汽車行業巨頭（如寶馬、博世、大陸等）聯合成立，其核心理念是“標準上合作，實現上競爭”，即行業共同制定底層標準，各廠商專注于上層應用開發。

作為汽車電子電氣架構領域的核心軟件規范與標準體系，AUTOSAR自創立伊始便專注于車載應用領域，其發展歷程始終聚焦于汽車產業需求，未涉足其他行業應用。這種專注性使其構建了高度系統化、專業化的完整技術框架，同時也形成了相對封閉的技術生態系統。該體系以方法論體系與工具鏈為核心特征，為汽車軟件的開發、集成與驗證提供了標準化的技術解決方案。

一起來看看AUTOSAR都有些什么，以及有哪些優點吧：

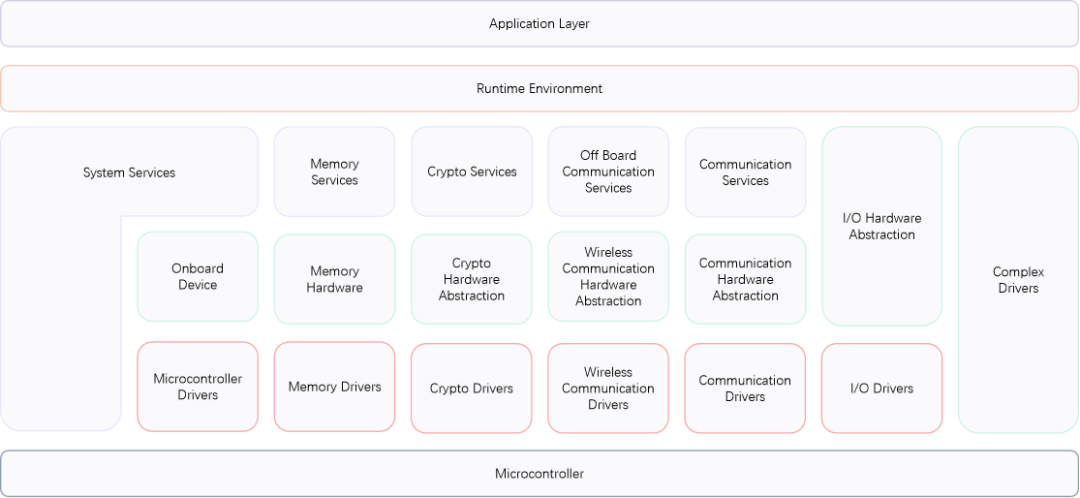

由AUTOSAR的架構圖，可以很明顯的看出是采用了分層，分模塊的方式：最底層是微控制器硬件層；最上層是應用層（Application Layer）、運行環境（Runtime Environment）；以及中間的基礎軟件（BSW）。

除嵌入式軟件架構外，AUTOSAR CP方法論在汽車電子系統開發中亦具有著重要地位。其核心理念在于：車載電子控制單元并非孤立存在，而是作為整車網絡體系中的關鍵節點，需與其他組件協同運作以實現系統整體功能。

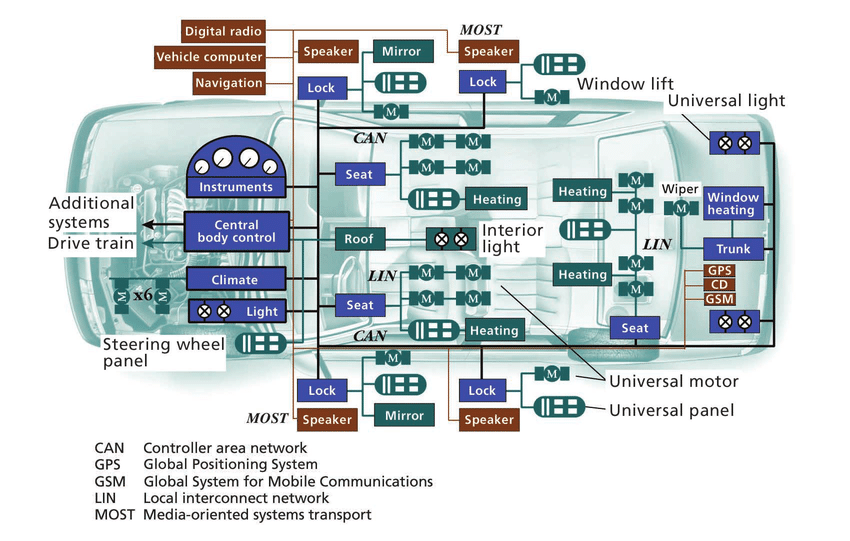

汽車電子電氣架構中的總線及ECU

當處在復雜的車載網絡環境中，特別是包含多條主干總線，數十甚至上百個節點時，還需考慮以下關鍵因素：通信、調試以及時延的問題等。

車載電控單元面臨的挑戰

通信

在車載網絡架構中，通信層面的技術實現方案是首要考量的核心要素。在數據報文交互過程中，必須采用標準化的識別機制，而非傳統的逐字段定義或多方協商模式。當前車輛網絡架構采用標準的格式描述體系，具體而言：各網絡節點均配置唯一標識符（ID），并通過標準化描述文件對字段進行系統化定義與規范。該技術路徑衍生出DBC文件格式，并進一步演進為ARXML（AUTOSAR XML）文件格式。基于此標準化框架，可自動生成對應實現代碼，有效規避人工編碼可能引入的缺陷，同時構建起完整的工程實施規范體系。

調試

當車輛控制器安裝好后，通常無法再采用JTAG/SWD或UART等傳統方式進行調試。鑒于車輛網絡系統具備互聯特性，此時應建立標準化的診斷機制。具體而言，當車輛在運行過程中發生故障時，系統需自動記錄并存儲相應的故障代碼。在4S店進行維修時，技術人員可通過診斷接口（OBD，CAN口或以太網口）調取所有相關故障信息，以確保維修工作的準確性和高效性。

功能安全

當涉及到控制時，安全性就成為必然要考慮的點。車控系統涉及多個安全關鍵點，例如：

代碼bug導致的異常；

非法內存訪問，導致軟件異常；

事件或周期性任務頻率紊亂；

任務處理超時；

需建立雙重防護機制：針對這些情況的預防性措施，以及當這些異常出現時的容錯處理。

基于模型的設計方法

當逐漸形成一個專有體系時，開發過程需要采用更加精細化的方法。當圍繞著車輛環境構建一個整體的生態體系時，需要注意如何盡可能避免差錯方式的開發，也就有了建模方式的上層應用開發——建模開發：基于模型的設計（MBD）方法，通過工具如Simulink或ASCET將系統功能抽象為可視化模型，實現算法和邏輯的仿真驗證。其核心流程包括靜態驗證（如MISRA規則檢查）、動態驗證（模型仿真與代碼測試）以及性能優化（內存與實時性管理），確保符合車載嵌入式系統的安全與實時性要求。此外，建模也會遵循AUTOSAR分層架構標準，將應用層與底層硬件解耦，提升軟件的可復用性和可擴展性。

RT-Thread破局之路

RT-Thread＋AUTOSAR CP

當RT-Thread和AUTOSAR CP相遇時，雖然存在沖突（例如RT-Thread非常靈活，允許動態內存分配的方式），但更多的是把雙方的優點進行融合。

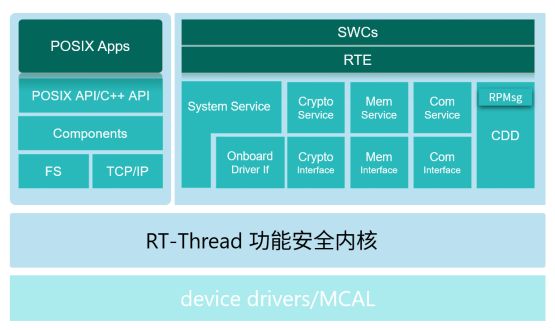

系統在實現AUTOSAR CP規范的同時兼容POSIX API。這使得車控系統在運行時，依然保留了RT-Thread便捷的shell命令行，甚至可以在Can總線上使用shell。另外，RT-Thread是一個可裁剪性較優的系統，所以當不需要POSIX特性時，也可以完全裁減掉上層的系列組件，只保留最基本的內核。而當需要時，依然可以通過menuconfig方式靈活添加進來，包括上層的DFS設備文件系統，TCP/IP網絡協議棧。這種靈活性使得系統能夠輕松集成更多POSIX功能庫，包括DDS實現（在新的AUTOSAR CP規范標準中也加入了DDS的功能，不過加入得比較晚。在程翧車控系統上帶了AUTOSAR CP風格SOME/IP實現，而DDS實現則更依賴于POSIX部分）。

rt-safety os和rt-safety auto os

在操作系統內核層面，系統基于RT-Thread實現了AUTOSAR Os，但這里的RT-Thread內核并非傳統意義上的RT-Thread內核，而是一個能夠向上提供安全機制的安全型內核。這種實現方式形成了兩個層次的概念：

rt-safety os，底層的實時型安全內核，它在內核層保持了與RT-Thread API的兼容性，本質上是對RT-Thread內核API的安全實現；

rt-safety auto os，基于rt-safety os實現了AUTOSAR Os API的AUTOSAR Os。

而在rt-safety os層面，需要重點考慮功能安全機制：

osa - os application

首先在在系統整體運行過程中，應用與系統應該是邏輯分離的：應用運行在應用的空間；系統（內核）應該運行在內核的空間，兩者相互獨立、相互隔離。這種設計需要引入應用的概念。雖然傳統計算機采用進程方式。但在MCU上，顯然進程差強人意，而且如果把應用獨立開發，反而會把一個簡單的事變得相對更復雜了（例如調試、燒寫等過程）。

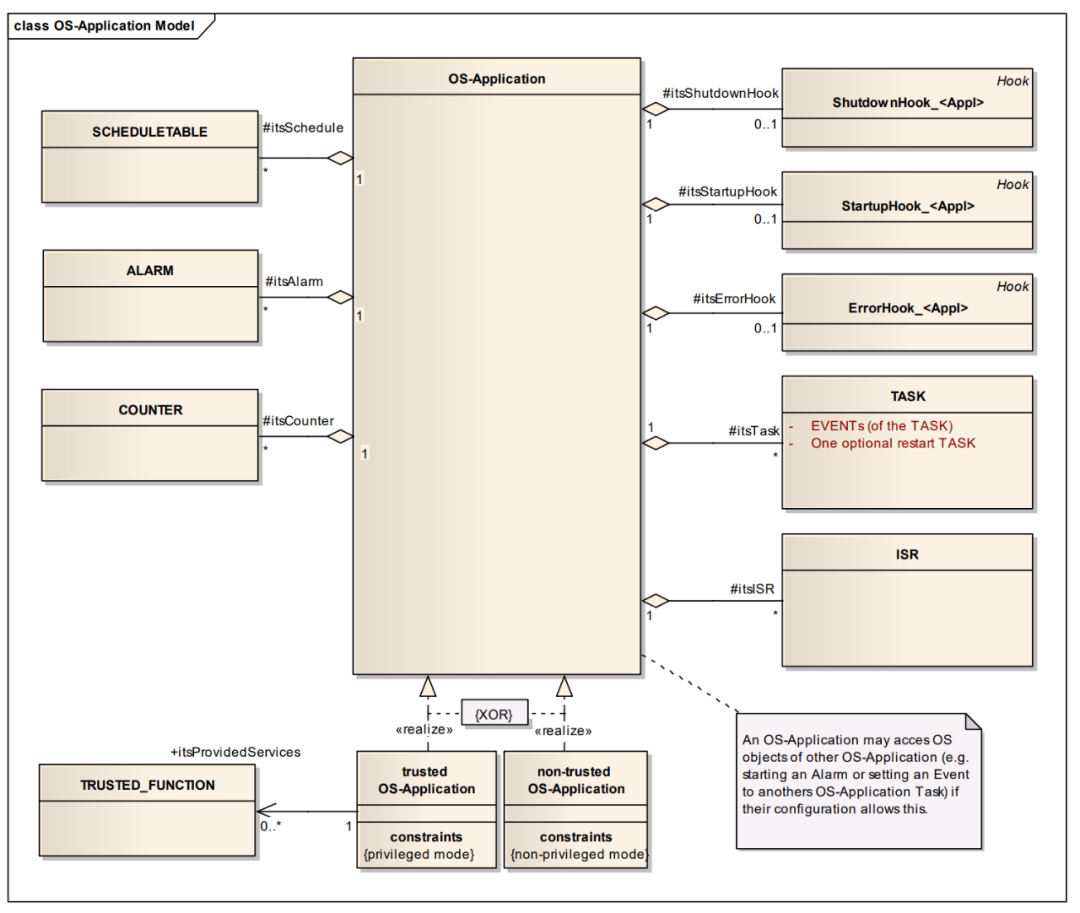

在rt-safety os內核上抽象了一份os application實現，這與AUTOSAR Os中的OsApplication相對應。類似進程方式，osa是一個內核對象的容器，可以包括線程，semaphore，mutex，event等對象（這些對象創建后，屬于一個osa，而不屬于系統內核）。

內核態和用戶態分離

基于osa的設計，系統實現了內存隔離機制，應用并不能也不應自行調整內存訪問權限。所以osa應用本身應該運行在用戶態（不具備直接配置底層內存分區的功能），而當需要系統服務時，（通過系統調用）陷入到內核中進行操作，然后結束后返回到用戶態。

雖然這種設計看起來和進程有許多相似之處，但不一樣的包括：

osa的代碼依然和系統整體代碼一起編譯，一起運行；

osa的代碼在運行過程中，從入口位置進入到用戶態，以用戶態方式執行；

進程需要有虛擬的隔離地址空間。

這種設計使得整個系統作為一個完整的工程，方便于燒寫到flash空間及調試。

AUTOSAR Os實現

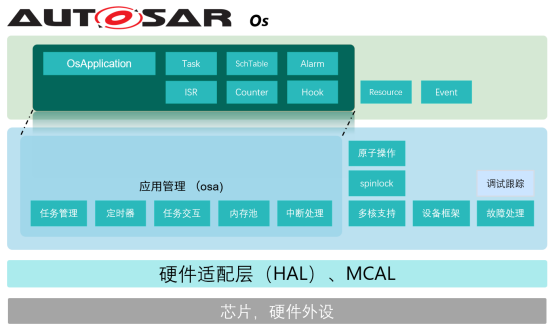

rt-safety os作為底層安全型實時內核，而AUTOSAR Os需要更豐富的功能支持，這些功能由rt-safety auto os提供，它實現了完整的AUTOSAR Os規范：

完整依據AUTOSAR Os規范進行實現，包括它的需求和軟件設計；

OsApplication作為操作系統應用，基于osa的上層封裝和實現，具備多項基礎功能包括并不限于：

Task，CAT2 ISR

Counter，Alarm，Schedule Table

Resource，Event

支持多核的實現，包括OsApplication間、核間安全通信的IoC通信機制；

得益于AUTOSAR CP的規范性，系統已在數個項目上實現了與其他AUTOSAR CP系統的單核或多核Os平替。

中間件

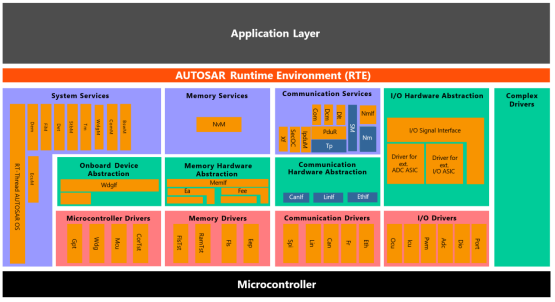

當涉及到AUTOSAR CP時，必然也包括AUTOSAR CP架構中的眾多中間件。這些組件按照AUTOSAR CP規范劃分為不同的列（功能列）：

分成了：

System Services，系統服務

Memory Services，存儲服務

Communication Services，通信服務

I/O Hardware Abstraction，I/O硬件抽象

Complex Drivers，復雜驅動

這里重點對System Services（系統服務），Memory Services（存儲服務），Communication Services（通信服務）做簡單介紹。

系統服務涉及到AUTOSAR Os，以及WdgM，StbM，BswM，EcuM等，這些都和系統相關。例如EcuM涉及到上下電的管理，會和RT-Thread原生的啟動順序差異很大，對RT-Thread的初始化進行深度調整后，兼容了EcuM（也包括其中的CallOut）。而WdgM則是多個功能安全模塊相關，例如邏輯監督，實現了內圖算法。StbM（時鐘同步模塊），不僅實現了Can的時鐘同步，也包括對以太網時鐘同步的支持。

存儲服務，主要涉及Nvm和Fee，Nvm提供Block存儲的隊列和備份機制，也包括crc校驗等特性；而Fee負責提供flash的磨損平衡，塊一致性信息管理?？梢愿鶕?jù)實際情況靈活的進行異步/同步存儲。它們?cè)谇度胧狡囓浖谐袚?dān)了對持久性數據存儲和恢復的關鍵職責。

通信服務，中間件中的核心模塊，包括了Com/LdCom，PduR，IpduM，以及到不同通信鏈路的路由和通信（Can，Lin，Eth）。PduR作為系統核心的路由表，由工具靜態配置生成。有了路由表后，收到的PDU會自動向不同端口進行路由。而Com模塊則和系統信號密切相關，作為系統信號的數據池。此外，網絡管理模塊和ECU節點的上下電密切相關，是系統的重要組成部分，包括部分網絡管理。

診斷和標定功能雖然分散在不同功能列中，但很多時候也會被單獨討論。診斷模塊（Dcm/Dem/FiM），既包括了核心數據傳輸（也包括對診斷請求的應答），也包括了故障碼處理（又和NvM關聯起來），而FiM則負責失效管理。

標定則類似于在線調試器，可以通過上位機工具接入到網絡中，對參數進行修改并保存，從而供后續使用標定后的參數進行工作。標定協議包括CCP和XCP，其中CCP只工作于Can總線上，而XCP則可以是Xcp on Can和Xcp on Eth。

這些中間件，在RT-Thread Safety AUTO上的實現都采用解耦的方式，它們可以不依賴于AUTOSAR Os，即這些BSW中間件也可以工作在開源的RT-Thread系統上運行。

配置工具

正如前文所述，AUTOSAR CP更類似于工具配置模式，通過建模開發，導入模型文件，然后配置，最終生成代碼。最理想的方式是，全程使用工具進行配置，生成代碼后編譯，直接在控制器上運行起來。通過工具的方式，降低人工代碼出錯的概率。

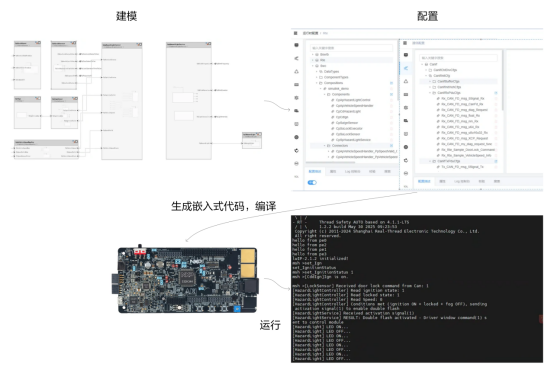

在程翧車控系統上，也支持這樣的方式，對應的工具叫Clarence Studio（Clarence程翧英文名，Clarence Studio簡稱C-Studio）。以下是整體的流程過程：

結語

文章介紹了衍生自RT-Thread的程翧車控系統情況，它衍生自RT-Thread，但并不是RT-Thread，可以用以下的表格進行對比：

和開源RT-Thread的對比

程翧車控系統更多的信息，后續會有針對性的快速原型開發平臺，可以讓開發者，科研人員，高校人員基于這套快速原型開發平臺（使用建模設計方式）進行快速原型開發。
