EtherCAT轉Profinet網關與匯川伺服在速度閾值控制中的協同應用

在工業自動化領域，協議轉換是實現設備互聯的關鍵技術之一。隨著智能工廠對實時性和精度的要求提升，EtherCAT主站轉Profinet網關與匯川伺服的組合應用，成為解決多協議設備協同工作的經典方案。本文將結合具體場景，解析該方案在速度閾值控制中的實現路徑。

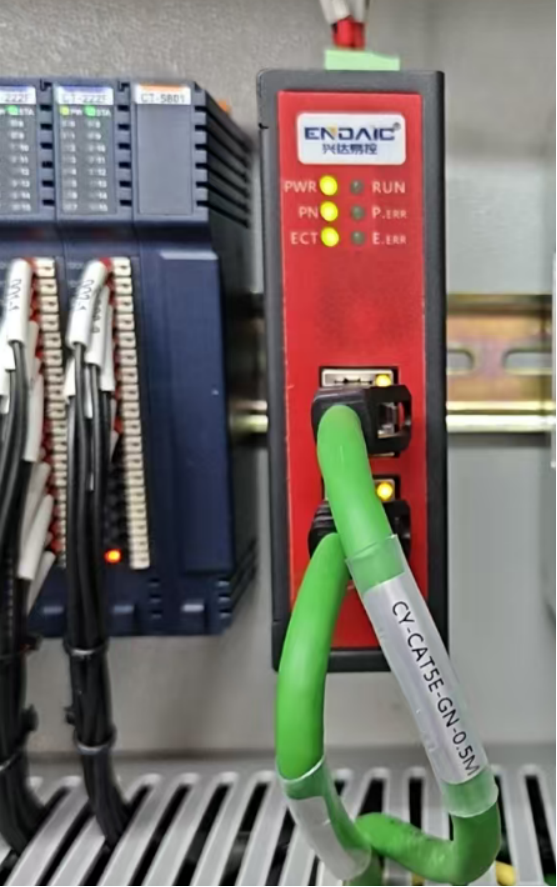

EtherCAT與Profinet兩大工業現場總線協議，如同兩種不同的"語言"，而網關設備則承擔著"翻譯官"的角色。以XD-ECPNM20網關為例，其在Profinet網絡中作為從站接收指令，在EtherCAT網絡中又作為主站驅動伺服設備，這種雙模式架構類似于交通系統中的立交橋，實現數據流的雙向互通而不產生沖突。

在匯川伺服的參數設置中，速度閾值相當于車輛定速巡航的觸發點。加速度參數（H02-11）決定著伺服電機從靜止到目標速度的"沖刺速度"，參數值越大，相當于短跑運動員的爆發力越強。當設置為0.5秒時，伺服電機完成0-3000rpm的加速過程，如同高鐵列車從啟動到時速350公里的提速體驗。多段速度參數（H08組）支持預設8個速度檔位，配合速度到達信號（H0B-20）的閾值檢測，就像在高速公路上設置多個測速點，確保設備在特定工位達到預定轉速。

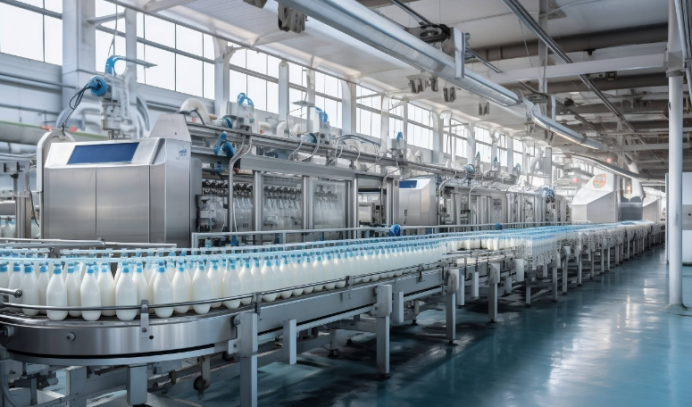

某食品包裝線案例中，輸送帶需在檢測到產品到位后2秒內將運行速度從15m/min提升至45m/min。通過EtherCAT主站轉Profinet網關，西門子S7-1500PLC將速度指令轉化為EtherCAT報文傳輸至匯川伺服。當速度實際值達到42m/min的預設閾值時，伺服驅動器通過DI信號觸發機械臂抓取動作，整個過程誤差控制在±0.5m/min范圍內。這種控制邏輯類似于機場行李分揀系統，包裹到達特定位置時觸發轉向機構動作。

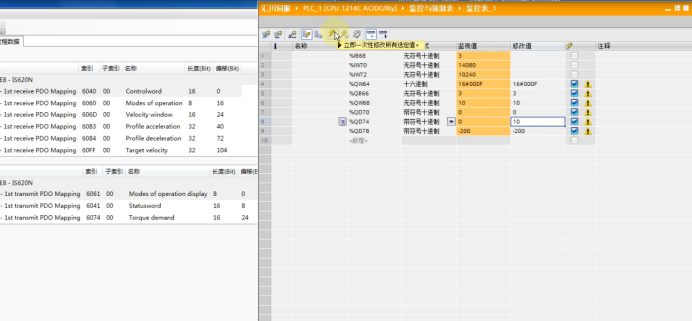

在TIA Portal中建立的過程映像區，需要將伺服的運行狀態（H0B-20）、實際轉速（H09-02）等參數映射到輸入地址，將目標轉速（H08-01）、加速度（H02-11）映射到輸出地址。地址分配如同給倉庫貨架編號，確保每個數據包都能準確送達目標位置。

這種技術組合的價值，不僅在于實現協議轉換的基礎功能，更在于通過精準的速度閾值控制，為智能制造系統裝上了"感知神經"。當生產設備能夠自主判斷運行狀態并觸發后續動作，工業4.0所追求的柔性化生產才真正具備落地基礎。
