調試嵌入式系統與桌面操作系統差別很大，本文向您介紹調試嵌入式系統的兩種推薦方案，插樁和片上調試，希望對您的嵌入式項目中有所幫助。

調試是開發過程中必不可少的環節，通用的桌面操作系統與嵌入式操作系統在調試環境上存在明顯的差別。前者，調試器與被調試的程序往往是運行在同一臺機器、相同的操作系統上的兩個進程，調試器進程通過操作系統專門提供的調用接口（早期UNIX系統的ptrace調用、如今的進程文件系統等）控制、訪問被調試進程。后者（又稱為遠程調試），為了向系統開發人員提供靈活、方便的調試界面，調試器還是運行于通用桌面操作系統的應用程序，被調試的程序則運行于基于特定硬件平臺的嵌入式操作系統（目標操作系統）。這就帶來以下問題：調試器與被調試程序如何通信，被調試程序產生異常如何及時通知調試器，調試器如何控制、訪問被調試程序，調試器如何識別有關被調試程序的多任務信息并控制某一特定任務，調試器如何處理某些與目標硬件平臺相關的信息（如目標平臺的寄存器信息、機器代碼的反匯編等）。

我們介紹兩種遠程調試的方案，看它們怎樣解決這些問題。

一 插樁

第一種方案是在目標操作系統和調試器內分別加入某些功能模塊，二者互通信息來進行調試。上述問題可通過以下途徑解決：

◆調試器與被調試程序的通信?
調試器與目標操作系統通過指定通信端口（串口、網卡、并口）遵循遠程調試協議進行通信。

◆被調試嵌入式操作系統程序產生異常及時通知調試器?
目標操作系統的所有異常處理最終都要轉向通信模塊，告知調試器當前的異常號；調試器據此向用戶顯示被調試程序產生了哪一類異常。

◆調試器控制、訪問被調試程序?
調試器的這類請求實際上都將轉換成對被調試程序的地址空間或目標平臺的某些寄存器的訪問，目標操作系統接收到這樣的請求可以直接處理。對于沒有虛擬存儲概念的簡單的嵌入式操作系統而言，完成這些任務十分容易。

◆調試器識別有關被調試程序的多任務信息并控制某一特定任務?
由目標操作系統提供相關接口。目標系統根據調試器發送的關于多任務的請求，調用該接口提供相應信息或針對某一特定任務進行控制，并返回信息給調試器。

◆調試器處理與目標硬件平臺相關的信息?
第2條所述調試器應能根據異常號識別目標平臺產生異常的類型也屬于這一范疇，這類工作完全可以由調試器獨立完成。支持多種目標平臺正是GNU GDB的一大特色。

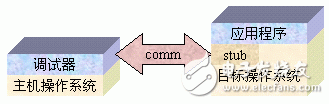

綜上所述，調試嵌入式操作系統時，插樁這一方案需要目標操作系統提供支持遠程調試協議的通信模塊（包括簡單的設備驅動）和多任務調試接口，并改寫異常處理的有關部分。另外目標操作系統還需要定義一個設置斷點的函數；因為有的硬件平臺提供能產生特定調試陷阱異常（debug trap）的斷點指令以支持調試（如X86的INT 3），而另一些機器沒有類似的指令，就用任意一條不能被解釋執行的非法（保留）指令代替。目標操作系統添加的這些模塊統稱為"插樁"（見下圖），駐留于ROM中則稱為ROM monitor。通用操作系統也有具備這類模塊的：編譯運行于Alpha、Sparc或PowerPC平臺的LINUX內核時若將kgdb開關打開，就相當于加入了插樁。

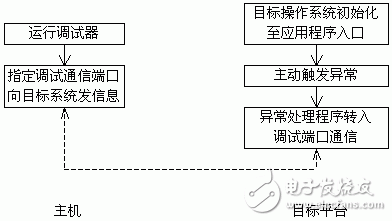

運行于目標操作系統的被調試的應用程序要在入口處調用這個設置斷點的函數以產生異常，異常處理程序調用調試端口通信模塊，等待主機上的調試器發送信息。雙方建立連接后調試器便等待用戶發出調試命令，目標系統等待調試器根據用戶命令生成的指令。這一過程如下圖所示。

這一方案的實質是用軟件接管目標系統的全部異常處理（exception handler）及部分中斷處理，在其中插入調試端口通信模塊，與主機的調試器交互。它只能在目標操作系統初始化，特別是調試通信端口初始化完成后才起作用，所以一般只用于調試運行于目標操作系統之上的應用程序，而不宜用來調試目標操作系統，特別是無法調試目標操作系統的啟動過程。而且由于它必然要占用目標平臺的某個通信端口，該端口的通信程序就無法調試了。最關鍵的是它必須改動目標操作系統，這一改動即使沒有對操作系統在調試過程中的表現造成不利影響，至少也會導致目標系統多了一個不用于正式發布的調試版。

二 片上調試（On Chip Debugging）及Embedded PowerPC Background Debug Mode

片上調試是在調試嵌入式操作系統的處理器內部嵌入額外的控制模塊，當滿足了一定的觸發條件時進入某種特殊狀態。在該狀態下，被調試程序停止運行，主機的調試器可以通過處理器外部特設的通信接口訪問各種資源（寄存器、存儲器等）并執行指令。為了實現主機通信端口與目標板調試通信接口各引腳信號的匹配，二者往往通過一塊簡單的信號轉換電路板連接（如下圖所示）。內嵌的控制模塊以基于微碼的監控器（microcode monitor）或純硬件資源的形式存在，包括一些提供給用戶的接口（如斷點寄存器等）。具體產品有Motorola CPU16、CPU32、Coldfire系列的BDM（Background Debug Mode），Motorola PowerPC 5xx、8xx系列的EPBDM（Embedded PowerPC Background Debug Mode），IBM、TI的JTAG（Joint Test Action Debug，IEEE標準），還有OnCE、MPSD等等。下面以MPC860的EPBDM為例介紹片上調試方式。

EPBDM的運作相當于用處理器內嵌的調試模塊接管中斷及異常處理。用戶通過設置調試許可寄存器（debug enable register）來指定哪些中斷或異常發生后處理器直接進入調試狀態，而不是操作系統的處理程序。進入調試狀態后，內嵌調試模塊向外部調試通信接口發出信號，通知一直在通信接口監聽的主機調試器，然后調試器便可通過調試模塊使處理器執行任意系統指令（相當于特權態）。所有指令均通過調試模塊獲取，所有l(wèi)oad/store 均直接訪問內存，緩存及存儲管理單元（MMU）均不可用；數據寄存器被映射為一個特殊寄存器DPDR，通過mtspr和mfspr指令訪問。調試器向處理器送rfi(return from interrupt)指令便結束調試狀態，被調試程序繼續運行。

與插樁方式的缺點相對應，OCD不占用目標平臺的通信端口，無需修改目標操作系統，能調試目標操作系統的啟動過程，大大方便了系統開發人員。隨之而來的缺點是軟件工作量的增加：調試器端除了需補充對目標操作系統多任務的識別、控制等模塊，還要針對使用同一芯片的不同開發板編寫各類ROM、RAM的初始化程序。

下面就以調試運行于MPC860的LINUX為例，說明用OCD方式調試OS 啟動的某些關鍵細節。

首先，LINUX內核模塊以壓縮后的zImage形式駐留于目標板的ROM，目標板上電后先運行ROM中指定位置的程序?qū)?nèi)核移至RAM并解壓縮，然后再跳轉至內核入口處運行。要調試內核，必須在上電后ROM中的指令執行之前獲得系統的控制權，即進入調試狀態、設斷點，這樣才能開展調試過程。MPC860的EPBDM提供了這一手段。

MPC860沒有類似X86的INT 3那樣能產生特定調試陷阱異常的指令，而操作系統內核往往具有針對非法指令的異常處理；為了使對內核正常運行的干擾降至最小，調試時應盡量設置硬件斷點，而不是利用非法指令產生異常的"軟"斷點。

LINUX實現了虛存管理，嵌入式LINUX往往也有這一功能。地址空間從實到虛的轉換在內核啟動過程中便完成了，不論調試內核還是應用程序，調試器都無法回避對目標系統虛地址空間的訪問，否則斷點命中時根本無法根據程序計數器的虛地址顯示當前指令，更不用說訪問變量了。由于調試狀態下轉換旁視緩沖器（Translation Lookaside Buffer）無法利用，只能仿照LINUX內核TLB失效時的異常處理程序，根據虛地址中的頁表索引位訪問特定寄存器查兩級頁表得出物理頁面號，從而完成虛實地址的轉換。MPC860采用哈佛結構（Harvard architecture），指令和數據緩存分離設置（因為程序的指令段和數據段是分離的，這種結構可以消除取指令和訪問數據之間的沖突），二者的TLB也分離設置；然而TLB失效時查找頁表計算物理地址的過程是相同的，因為頁表只有一個，不存在指令、數據分離的問題。虛實地址轉換這一任務雖然完全落在了調試器一方，由于上述原因，再加上調試對象是嵌入式系統，一般不會有外存設備，不必考慮內存訪問缺頁的情況，所以增加的工作量并不大。

深入話題

傳統的調試方法可概括為如下過程：設斷點--程序暫停--觀察程序狀態--繼續運行。如果調試嵌入式操作系統，即使調試器支持批處理命令避免了用戶輸入命令、觀察結果帶來的延遲，它與目標系統之間的通信也完全可能錯過對目標平臺外設信號的響應。于是，針對某些調試器（如GDB）提供的監視點（trace point）這一特殊調試手段，目標方的插樁在原有的基礎上被改進，稱為代理。調試時用戶首先在調試器設置監視點，以源代碼表達式的形式指定感興趣的對象名。為了減少代理解析表達式的工作，調試器將表達式轉換為簡單的字節碼，傳送至代理。程序運行后命中監視點、喚醒代理，代理根據字節碼記錄用戶所需數據存入特定緩沖區（不僅僅是表達式的最終結果，還有中間結果），令程序繼續運行；這一步驟無需與調試器通信。當調試器再度得到控制時，就可以發出命令，向代理查詢歷次監視記錄。較之于插樁，代理增加了對接受到的字節碼的分析模塊，相應的目標代碼體積只有大約3K字節；當然，監視記錄緩沖區也要占用目標平臺的存儲空間，不過緩沖區的大小可在代理生成時由用戶決定?？傊?，這一改進以有限的目標系統資源為代價，為實時監視提供了一個低成本的可行方案。

調試并不僅僅意味著設斷點--程序暫停--觀察--繼續這一過程，往往還需要profiling、跟蹤等多種手段，而現代微處理器的技術進步卻為這些調試手段的實行帶來了困難。以跟蹤為例，其目的無非是記錄真實的程序運行流；可現代處理器指令緩存都集成于芯片內（RISC處理器尤為如此），運行指令時"取指"這一操作大多在芯片內部針對指令緩存進行，芯片外部總線上只能觀察到多條指令的預?。╬refetch），預取的指令并不一定執行（由于跳轉等原因）；另外，指令往往經過動態調度后在流水線中亂序執行，如何再現其原始順序也是個問題。解決方案大致有以下三種：

◆有的處理器除了正常運行外，還能以串行方式運行，所有的取指周期都可呈現于片外總線（相當于禁用緩存與流水線）。這樣一來，跟蹤容易多了，處理器性能也大大降低了，根本不適用于實時要求嚴格的系統。

◆編譯器自動在指定的分支及函數出入口插入對特定內存區域的寫指令（與gprof等profiling工具采用的手段類似），它們都是不通過緩存而直接向內存寫的，這就能反映于芯片外總線從而被外接的邏輯分析儀記錄，最終由主機端的調試工具分析并結合符號表重構程序流。這種方法雖被廣泛使用，但畢竟是干擾式的（intrusive），對系統性能也有影響。

◆像上文所述的片上調試那樣，也有處理器在片內附加了跟蹤電路，收集程序流運行時的"不連貫"（discontinuities）信息（分支和異常處理的跳轉目的及源地址等），壓縮后送至特定端口，再由邏輯分析儀捕獲送至主機端調試工具重構程序流。該方案對系統性能影響最小。

總之，調試嵌入式操作系統的工作在不斷改進。處理器廠家提供集成于片內的調試電路為高檔嵌入式系統開發提供各種非干擾式的調試手段早已是大勢所趨。為了解決該領域標準化的需要，一些處理器廠家、工具開發公司和儀器制造商于1998年組成了Nexus 5001 Forum，這是一個旨在為嵌入式控制應用產生和定義嵌入式處理器調試接口標準的聯合組織，以前的名稱是Global Embedded Processor Debug Interface Standard Consortium（全球嵌入式處理器調試接口標準協會）。Nexus現在有24個成員單位，包括創始成員Motorola、Infineon Technologies、日立、ETAS和HP等公司。該組織首先處理的是汽車動力應用所需要的調試，現在已發展成為調試數據通信、無線系統和其他實時嵌入式應用的通用接口。
