隨著信息技術和芯片技術的發展，DSP技術在航空、通信、醫療和消費類電子設備中得到廣泛應用。伴隨主頻不斷提升及多核并行工作，DSP芯片的運算能力快速增強。運用DSP芯片快速設計多類信號多路并行處理的軟件，變得更加重要。為滿足需求，文中提出一種基于DSP／BIOS的軟件架構，可提高軟件的可維護性和可重用性，方便算法的裁減添加及程序的跨平臺移植，實現多類信號多路并行處理的軟件快速開發設計。

　　1 DSP／BIOS簡介

　　DSP／BIOS是TI公司推出的實時操作系統，集成在CCS（Code Composer Studio）開發環境中。DSP／BIOS采用靜態配置策略，通過去除運行代碼能使目標程序存儲空間最小化，優化內部數據結構，在程序執行前夠通過確認對象所有權較早地檢測出錯誤，可滿足DSP運行時的調試和性能分析，應用DSP／BIOS可以快速編寫高效程序，較大的簡化DSP應用程序的開發和調試。DSP／BIOS是一組可重復調用的系統模塊應用程序接口API集合，分為系統模塊System、協助模塊Instrumentation、調度模塊Scheduling、同步模塊Synchronization、通信模塊Input／Out put和配置模塊CSL。系統模塊，主要完成芯片型號確認、字節序Endian Mode配置、主頻配置、芯片Cashe空間劃分及內存空間分配。協助模塊Instrumentation，主要負責消息打印、事件日志及信息追蹤工作。調度模塊，為DSP／BIOS核心功能，可細化為定時管理CLK、周期中斷管理PRD、硬中斷管理HWI、軟中斷管理SWI、任務管理TSK和空閑任務管理IDL。CLK控制片內的32位實時邏輯時鐘，負責PRD周期的設置。PRD管理周期對象，觸發應用程序周期執行性，為一種特殊的SWI。HWI管理硬件中斷，主要負責DSP與外設的數據交互，中斷服務程序應盡量短小精焊。SWI是不可阻塞搶斷式，SWI任務只能在程序編制時預先定義好。TSK是可阻塞搶斷式的，支持任務的動態產生。IDL管理休眠函數，休眠函數在目標系統程序無更高優先權的函數運行時啟動，是一種特殊的TSK。同步模塊，負責各個調度模塊之間信息的交換傳遞，保證調度模塊之間的同步和互斥。通信模塊，允許應用程序在目標系統和主機之間交流數據。配置模塊，負責芯片底層硬件的配置。另外DSP／BIOS還帶有插件，支持實時分析、程序跟蹤和性能監視。

　　2 DSP軟件架構

　　軟件架構采用分層設計思想，共分5層：驅動層、系統層、算法層、控制層和應用層。驅動層完成芯片硬件接口及外圍芯片驅動。系統層運行DSP／BIOS操作系統，完成硬件中斷、周期控制和任務調度功能。算法層提供各類業務需求的算法API。控制層負責軟件的指令解析、內存管理、中斷服務和交換控制。應用層為CPU調用控制DSP提供指令交互和數據交互接口。

　　3 子層設計

　　3．1 驅動層

　　使用DSP／BIOS圖形化的界面，調用芯片支持庫模塊CSL，快速設置DSP底層硬件接口，完成芯片的MCBSP驅動、EMIF驅動和EDMA驅動的開發。對于外圍芯片的驅動，如A／D芯片驅動，首先硬件上完成DSP芯片與A／D芯片的接線，然后按照配置指令的幀格式完成對A／D芯片的配置。

　　3．2 系統層

　　系統層設計為軟件架構設計的關鍵點，充分利用DSP／BIOS提供的調度模塊和同步模塊。將控制層中的指令解析、交換控制和交換表更新模塊與PRD綁定，周期檢查有無新指令，并根據指令解析更新交換表，調度周期由32位實時邏輯時鐘控制。將控制層中的交換控制和數據交換模塊與TSK綁定，根據從其他模塊收到的信號量SEM或者郵箱信息MBX，進行數據格式轉換，完成不同格式的數據在不同信道間的透明傳輸。將中斷服務與HWI進行綁定，完成數據實時收發。運用同步模塊Synchronization中的郵箱機制MBX與信號量SEM機制完成HWI、PRD和TSK之間的消息傳遞。運用操作系統的調度算法，完成多個任務之間的調度，控制數據收發及數據處理。

　　3．3 算法層

　　把各類算法單獨列為一層，匯聚多類信號算法，采用松散耦合和可重入設計方法，方便算法的移植、維護及多路并行工作設計，并根據應用需求，方便算法的裁減和擴充。各類算法嚴格獨立，都以單獨庫和頭文件的形式提供。算法層的結構如圖2所示。

　　3．4 通信常用算法

　　DTMF：雙音多頻信號，每個號碼由兩個音頻信號相加得到，廣泛用在電話撥號和來電顯示中，其生成和檢測算法。

　　FSK：利用1 200 Hz和2 200 Hz的正弦信號，采用2FSK調制解調方法，廣泛用于來電顯示中，其生成和檢測算法。

　　TONE：三音生成和檢測算法，包含信號音、忙音、回鈴音生成和三音檢測，廣泛用于電話交換系統中。

　　G．711：速率為64 khit·s-1的語音編解碼標準，廣泛用于電話交換系統中。

　　CVSD：連續可變斜率編碼的英文縮寫，速率為16 khit·s-1的語音編解碼標準，用于低速率通信系統中，其編解碼算法。

　　3．5 控制層

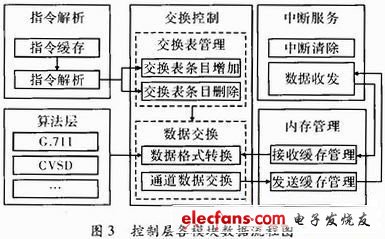

　　控制層設計為軟件架構設計第二個關鍵點，在應用層與系統層、算法層之間起到橋梁作用。由指令解析、內存管理、中斷服務和交換控制4個模塊組成。指令解析由操作系統PRD調用，周期性的判斷是否具有新的指令到來，如有新指令到來，首先把新的指令放入到指令FIFO存儲器，然后清空指令空間，避免下次調用指令解析函數時做出誤判斷，最后指令解析模塊會對指令FIFO中的內容進行解析，根據解析結果更新交換控制模塊中的交換表。內存管理為每個業務通道分配了發送緩存區Tx Buffer和接收緩存區Rx Buffer，并為每個Tx Butter和Rx Buff er配備了管理指針，用于指示Buffer中的數據的存儲位置及空閑位置，并由此計算出每個Buffer的數據個數及空閑空間大小，完成對異常操作如寫操作過程中產生的Buffer溢出或讀操作過程產生的Buffer空的處理。在產生硬件中斷時，中斷服務由BIOS系統HWI調用，完成實時數據收發。中斷服務需要保證實時性，不作過多控制和計算，盡可能減少執行指令數目，以及使用短周期指令，必要情況下使用CCS提供的已經優化的Intrinsics函數進行程序的優化或運用匯編指令編寫。HWI不可阻塞，在中斷服務中，不可調用具有可能引起阻塞的函數。與系統中其他任務之間的信息交換可以通過協助模塊中的郵箱機制MBX或信號燈機制SEM進行交互。交換控制模塊實現不同通道數據之間的交換，并伴隨不同數據格式相互轉換。交換控制包含交換表管理和數據交換，具備多種的交換能力。交換表管理具有交換表?xiàng)l目刪除和增加的功能。數據交換模塊根據交換表完成源通道數據到目的通道數據格式轉換，然后將轉換后的數據放置到目的通道的發送緩存中，等待數據發送，具有多路并行工作能力。控制層內部模塊之間的數據交互如圖3所示。

　　3．6 應用層

　　應用層設計采用內存共享機制，實現DSP與CPU的指令交互和數據交互。為確保每次讀寫數據的完整性和正確性，兩塊處理器間需要建立有效的通信機制，保證不會同時對同一地址進行操作。指令交互負責接收CPU指令并向CPU返回結果。指令解析模塊周期性讀取指令，并進行解析，控制DSP每個業務通道的操作，如果是DTMF檢測、FSK檢測或TONE檢測指令，DSP將解析出的結果反饋給CPU。如果是DTMF產生、FSK產生或TONE產生指令，DSP將向指定業務通道發送號碼對應的DTMF信號、FSK信號或撥號音、忙音、回鈴音或催掛音等；如果是兩信道語音格式轉換指令，DSP將從源信道接收數據，完成轉換格式后，發往目的通道。數據交互，DSP與CPU通過共享內存還可進行數據交互，數據的存儲狀態將由內存管理模塊進行控制。

　　4 結束語

　　文中介紹的軟件架構，已在實際應用中得到驗證，在TMS320VC5416可同時完成32路多種信號處理DTMF、FSK、TONE、CVSD、G．711任意配置，在TMS320C6418可同時完成128路多信號處理DTMF、FSK、TONE、CVSD、G．711任意配置，并可加入多路G．729處理。該軟件架構能夠保證不同算法的單獨開發和重復利用，在跨平臺移植時，根據硬件接口不同，僅需對驅動層進行重新配置，其余層的代碼可直接移植，加速了多信號并行處理軟件開發設計。
