利用FPGA進行數字信號處理時，信號中的直流分量通常需要去除，而直流分量在AD前段就存在，如果采用模擬電路去除直流分量比較復雜，因此通常在AD后端數字域去除直流分量。在FPGA中，常規去直流的方法是先對信號進行累加，然后對累加值進行移位即可得到直流分量，如累加8192個數據，則直流分量可由累加值右移13位得到。

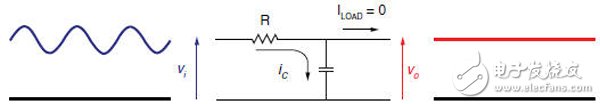

本文介紹一種根據Xilinx FPGA中DSP48E1資源設計的去直流模塊，其基本原理采用一階濾波器，如圖1所示，通過一個一階RC電路，在V0端可等效一個低通濾波器，得到直流分量。

圖1

由上式可推導出，定義系數，由此可得到下式：

由上式可得到如圖2所示結構：

圖2

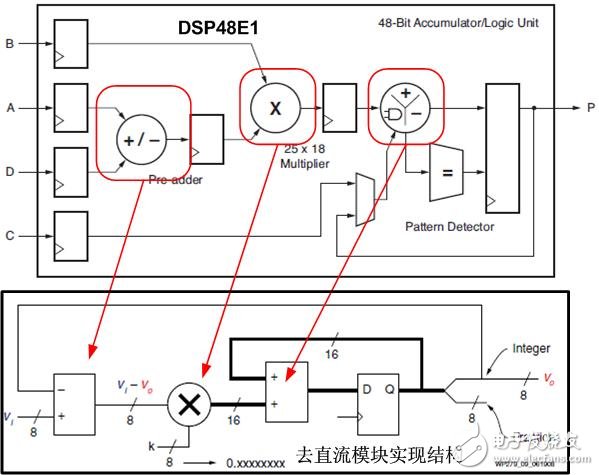

仔細觀察發現圖2中結構與Xilinx FPGA的DSP48E1結構十分相似，如圖3所示，兩個結構做了類比，其中Vi - Vo的減法可由DSP48E1中的Pre-Adder實現，k*(vi - vo)的乘法可由DSP48E1中的Multipler實現，而Vo + k*(vi - vo)加法可由DSP48E1中的Accumulator實現。因此實現這個去直流模塊只需1個DSP48E1資源，并且在Xilinx 7系列FPGA中，DSP48E1最大支持25-bit的Pre-adder、25*18-bit的Multipler和48-bit的Accumulator，基本可滿足常規處理。

圖3

具體實現：

在ISE的HDL language template中可以找到DSP48的宏定義，這邊需要用到ADDMACC_MACRO，只需要將這個宏模板拷貝到程序中直接例化即可調用DSP48，去直流模塊的DSP48E1實現代碼如下所示：

module DCOff_DSP(

input clk,

input rst,

input [15:0] din,

output [15:0] dc

);

wire signed [31:0] PRODUCT;

wire signed [15:0] K;

wire signed [31:0] ACOUT;

assign K=16'h0085;

ADDMACC_MACRO #(

.DEVICE("7SERIES"), // Target Device: "VIRTEX6", "SPARTAN6", "7SERIES"

.LATENCY(4), // Desired clock cycle latency, 0-4

.WIDTH_PREADD(16), // Pre-adder input width, 1-25

.WIDTH_MULTIPLIER(16), // Multiplier input width, 1-18

.WIDTH_PRODUCT(32) // MACC output width, 1-48

) ADDMACC_MACRO_inst (

.PRODUCT(PRODUCT), // MACC result output, width defined by WIDTH_PRODUCT parameter

.CARRYIN(1'b0), // 1-bit carry-in input

.CLK(clk), // 1-bit clock input

.CE(1'b1), // 1-bit clock enable input

.LOAD(1'b1), // 1-bit accumulator load input

.LOAD_DATA(PRODUCT), // Accumulator load data input, width defined by WIDTH_PRODUCT parameter

.MULTIPLIER(K), // Multiplier data input, width defined by WIDTH_MULTIPLIER parameter

.PREADD2(-PRODUCT[31:16]), // Preadder data input, width defined by WIDTH_PREADD parameter

.PREADD1(din), // Preadder data input, width defined by WIDTH_PREADD parameter

.RST(rst) // 1-bit active high synchronous reset

);

assign dc=PRODUCT[31:16];

endmodule
