一、實驗?zāi)康模?br>　　了解壓電式傳感器的工作原理和工作情況。
二、實驗原理：
　　壓電式傳感器是一種典型的有源傳感器（發電型傳感器）。壓電傳感元件是力敏感元件，在壓力，應力，加速度等外力作用下，在電介質表面產生電荷，從而實現非電量的電測。
　　所需單元和部件：
　　1、壓電式傳感器，差動放大器，低通濾波器，低頻振蕩，V/F表。
　　有關旋鈕的初始位置：
　?。?、差動放大器增益旋鈕置于中間，低頻振蕩器的輸出端接“激振 II”，低頻振蕩器幅度旋鈕置于最小， V/F表置于F表15Hz以上。
　　注意事項：
　?。?、實驗過程中，低頻振蕩器幅度旋鈕不能過大，以梁振動時不碰撞其它器件為佳。懸臂梁振動頻率不能過低（1-3HZ），否則電荷放大器將無輸出。
三、實驗內容：
　　1、觀察壓電式傳感器的結構，由PZT雙壓電陶瓷晶片、慣性質量快、壓簧、引出電極組裝于塑料外殼中。根據圖1的電路結構，將壓電式傳感器，差動放大器，低通濾波器，雙線示波器連接起來，組成一個測量線路，并將低頻振蕩器的輸出端與頻率表的輸入端相連。

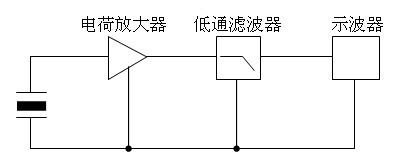

圖１

　　2、當懸臂梁處于諧振狀態時振幅最大，此時示波器所觀察到的波形VP-P也最大。
　　3、調整好示波器，低頻振蕩器的幅度旋鈕固定至適中位置，調節頻率與振幅，用示波器觀察低通濾波器，調節時用頻率表監測頻率，用示波器讀出峰峰值填入下表。
