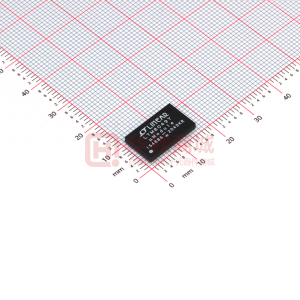

LTM8049 雙路 SEPIC 或負輸出 μModule DC/DC 轉換器

數據:

優勢和特點

  • 兩個完整的開關模式電源
  • SEPIC 或負輸出拓?fù)?/li>
  • 寬輸入電壓范圍:2.6V 至 20V
  • 2.5V 至 24V 或 –2.5V 至 ?–24V 輸出電壓
  • 可從 12VIN 產生 1A/5VOUT
  • 可選的開關頻率:200kHz 至 2.5MHz
  • 電源良好輸出用于基于事件的排序
  • 可由用戶配置的欠壓閉鎖
  • 具有金襯墊涂層并符合 (e4) RoHS 標準的封裝
  • 扁平 15mm x 9mm x 2.42mm 表面貼裝型 BGA 封裝

產品詳情

LTM?8049 是一款雙路 SEPIC / 負輸出 μModule?(電源模塊) DC/DC 轉換器??赏ㄟ^簡單地把適當?shù)妮敵鲭妷很壗拥囟菀椎貙蓚€(gè)輸出各自配置為 SEPIC 或負輸出轉換器。LTM8049 內置了功率器件、電感器、控制電路和無源組件。僅需采用輸入和輸出電容器、和小電阻器以設定輸出電壓和開關頻率便可實現完整的設計??梢圆捎闷渌慕M件來控制軟起動和欠壓閉鎖。

LTM8049 采用耐熱性能增強的緊湊型 (15mm x 9mm) 模壓樹脂球柵陣列 (BGA) 封裝,適合采用標準的表面貼裝設備來進行自動化裝配。LTM8049 采用 SnPb (BGA) 或符合 RoHS 標準的端子涂層。


應用


  • 電池供電型穩壓器
  • 局部負電壓穩壓器
  • 低噪聲放大器電源

方框圖
