優勢和特點

• 用于 LED 的 3000:1 True Color PWM^? 調光
• 寬 V_IN 范圍：4.5V 至 60V
• 軌至軌電流檢測范圍：0V 至 80V
• 可編程 PWM 調光信號發生器
• 恒定電流 (±3%) 和恒定電壓 (±2%) 調節
• 模擬調光
• 可以采用升壓、SEPIC、負輸出、降壓模式、降壓-升壓模式、或反激式配置來驅動 LED
• 輸出短路保護型升壓
• 開路 LED 保護
• 可調開關頻率：100kHz 至 1MHz
• 具遲滯的可編程 V_IN UVLO
• 用于電池充電器的 C/10 指示
• 低停機電流：<1μA

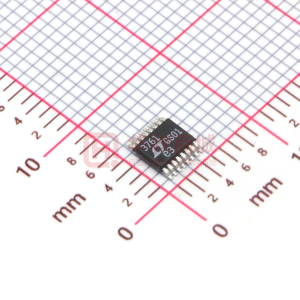

• 耐熱性能增強型 16 引腳 MSOP 封裝
• 開路 LED 狀態引腳 (LT3761)
• 頻率同步 (LT3761-1)


產品詳情

LT^?3761?/ LT3761-1 是一款 DC/DC 控制器，專為充當一個恒定電流源和恒定電壓調節器而設計。該器件具有一個可編程內部 PWM 調光信號。LT3761 / LT3761-1 非常適合于驅動高電流 LED，但同時也擁有使其適合對電池和超級電容器進行充電的特點。固定頻率、電流模式架構在一個很寬的電源和輸出電壓范圍內實現了穩定操作。一個電壓反饋引腳用作多個 LED 保護功能電路的輸入，而且還使得轉換器能夠起一個恒定電壓源的作用。一個頻率調節引腳允許用戶在 100kHz 至 1MHz 的范圍內設置頻率，旨在優化效率、性能或外部組件尺寸。LT3761-1可同步至一個外部時鐘。

LT3761 / LT3761-1 在負載的高端或低端檢測輸出電流。PWM 輸入可通過配置以在固定的頻率自振蕩，并具有 4% 至 96% 的可編程占空比。當由一個外部信號驅動時，PWM 輸出可提供高達 3000:1 的 LED 調光比。CTRL 輸入則提供了額外的模擬調光能力。

應用

• 高電壓 LED 燈串 >100V (采用參考于地的電流檢測)
• 正極接地的 LED
• 準確的電流限制穩壓器


方框圖
