優勢和特點

• 四開關單電感器架構允許 V_IN 高于、低于或等于 V_OUT
• 同步開關：效率高達 98.5%
• 寬 V_IN 范圍：4.7V 至 60V
• 寬 V_OUT 范圍：0V 至 60V (52V LED)
• ±6% LED 電流準確度：0V ≤ V_LED < 52V
• True Color PWM^? 和模擬調光
• 采用電流監視器輸出進行 LED 和輸入電流調節
• 在降壓或升壓模式中無上管 MOSFET 刷新
• 停機期間 V_OUT 與 V_IN 斷接
• 開路或短路 LED 故障保護
• 每個 IC 能提供 100W 或更大的驅動功率

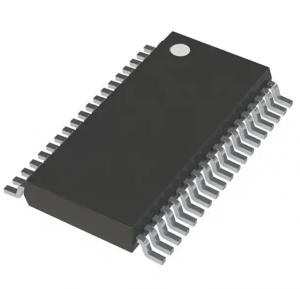

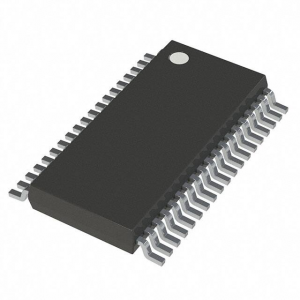

• 具裸露襯墊的 38 引腳 TSSOP 封裝

產品詳情

LT^?3791 是一款同步、四開關降壓-升壓型 LED 驅動器控制器。該控制器可以在輸入電壓高于、低于或等于輸出電壓的情況下調節電壓高達 52V 之 LED 燈串的 LED 電流。恒定頻率、強制連續電流模式架構允許對其頻率進行調節或在 200kHz 至 700kHz 的范圍內實施同步。在降壓或升壓操作中，無需上管 MOSFET 刷新開關周期。憑借 60V 輸入、60V 輸出能力以及工作區之間的無縫轉換，LT3791 非常適合于汽車、工業、甚至電池供電型系統中的 LED 驅動器應用。

對于新設計，我們推薦使用 LT8391：60V 同步四開關、降壓-升壓 LED 控制器，因?yàn)樗?LT3791 具有多項性能改進。

應用

• 汽車前照燈 / 行駛燈
• 普通照明

方框圖
