優勢和特點

• 10 MHz時鐘速率
• 二階調制器
• 16位無失碼
• 16位時INL典型值為±2 LSB
• 最大失調漂移為3.5 μV/°C

• 片內數字隔離器
• 片內基準電壓源
• 低功耗工作：18 mA（最大值，5.25 V）
• 工作溫度范圍：-40℃至+105℃

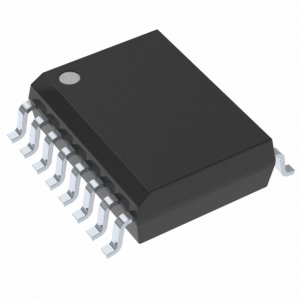

• 16引腳SOIC封裝
• 欲了解更多特性，請參考數據手冊

產品詳情

AD7400是一款二階Σ-Δ調制器，采用ADI公司iCoupler?技術的片內數字隔離，能將模擬輸入信號轉換為高速的1比特數據流。AD7400采用5V電源供電，可輸入±200 mV的差分信號（滿量程±320 mV）。模擬調制器對輸入信號連續采樣，因而無需外部采樣保持電路。輸入信息包含在數據率為10 MHz的輸出流中，通過適當?shù)臄?shù)字濾波器可重構原始信息。串行I/O可采用5 V或3 V電源供電(V_DD2)。

串行接口采用數字式隔離。通過將高速CMOS工藝和單片空芯變壓器技術結合在一起，較之傳統光耦合器等其它器件來說，片內隔離能提供更加優異的工作特性。該器件內置片內基準電壓。AD7400采用16引腳SOIC封裝，工作溫度范圍為?40°C至+105°C。

我們還提供采用外部時鐘的產品——AD7401。

應用

方框圖
