上一篇文章我們計算出上面的阻容取值，讓它的三角波頻率在 16KHz，但是采用的 是一般工程應用中的估算法。那么本文根據以上的參數，通過詳細的公式建立數學模型 的方法來重新計算出它的實際工作頻率，并看看三角波的高低閾值分別是多少，和估算 法有多少差距

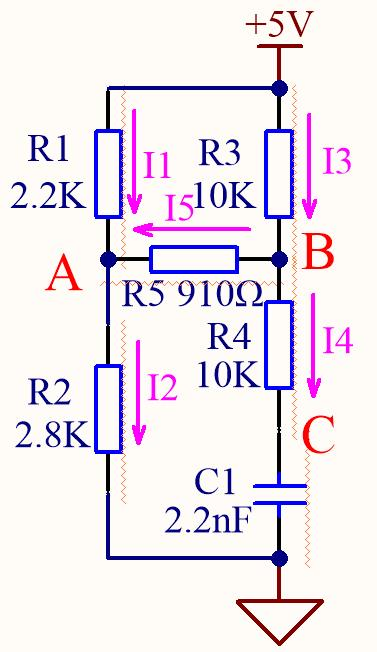

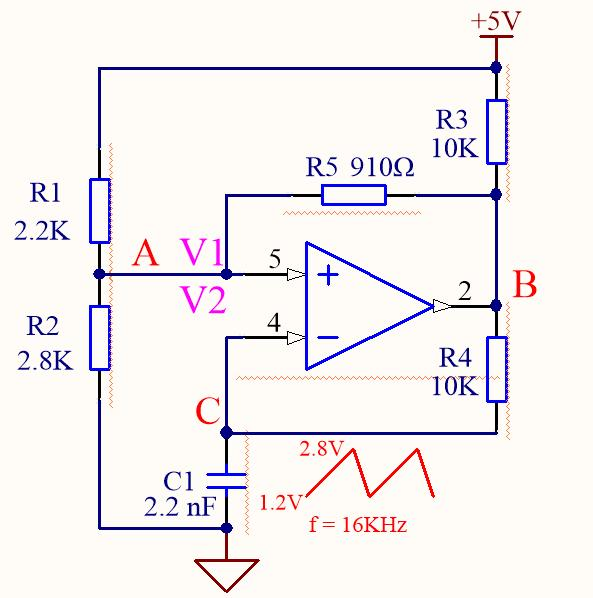

根據上面的電路圖，我們知道，當比較器輸出高電平時，由于比較器的兩個輸入端 是高阻抗，以及輸出端是 OC 輸出，三極管是斷開的，所以上面的電路可以等效為：

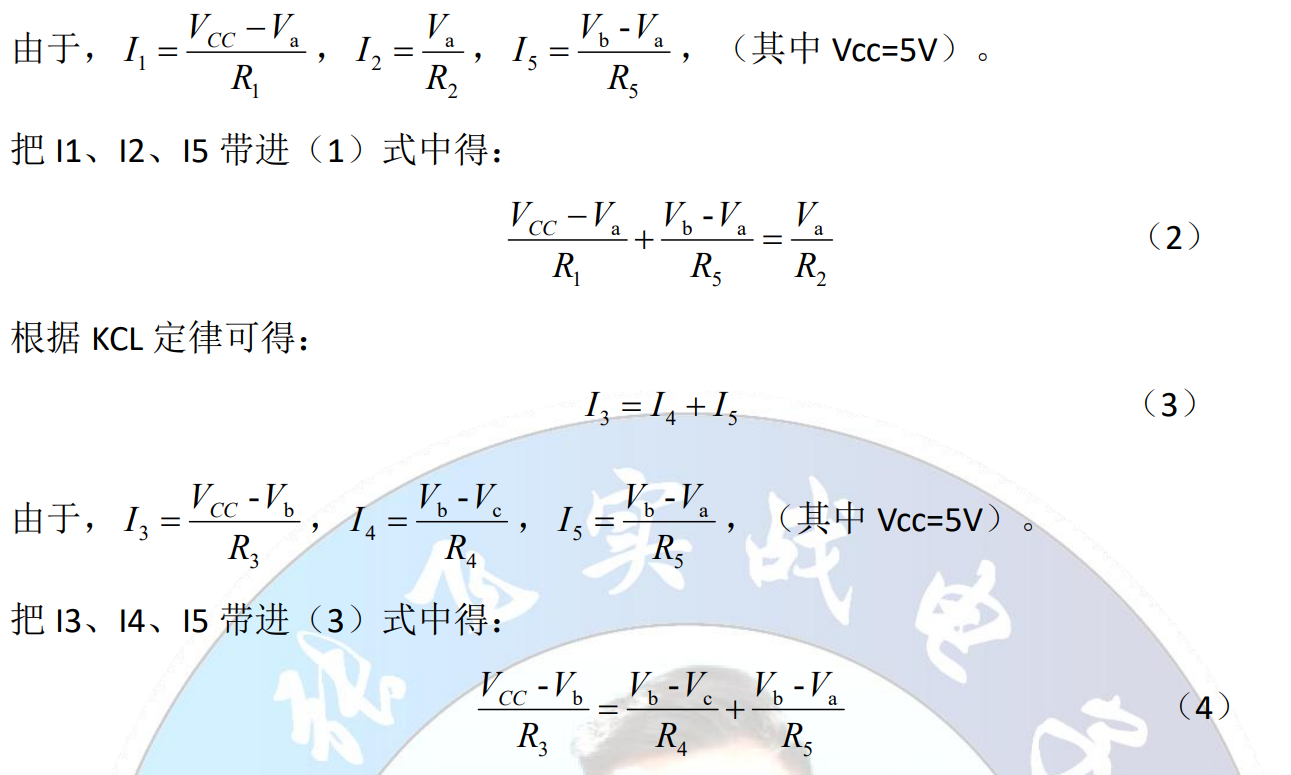

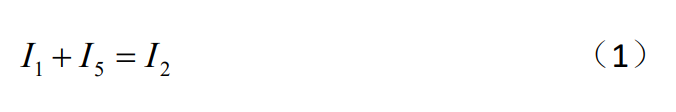

根據 KCL 定律可得：

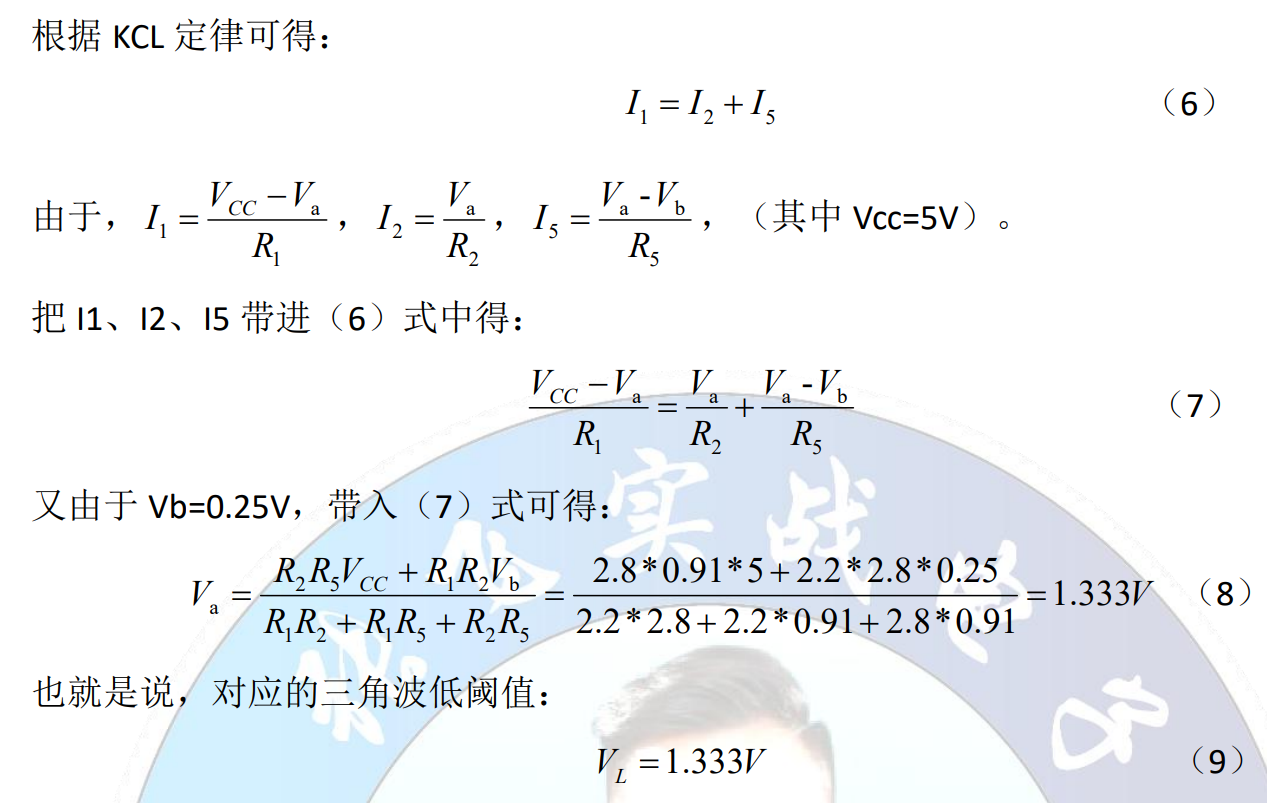

當比較器輸出低電平時，由于比較器內部是三極管

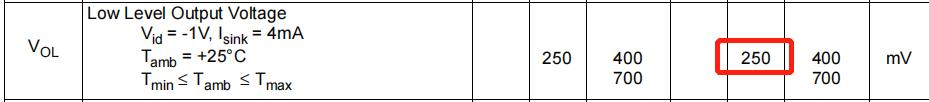

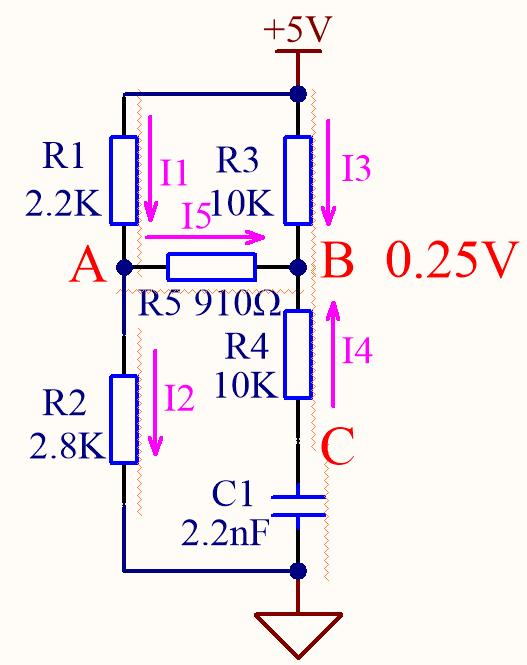

這里以 LM329 為例，輸出低電平的典型值按照 0.25V 計算的話，那么電路可以等 效為：

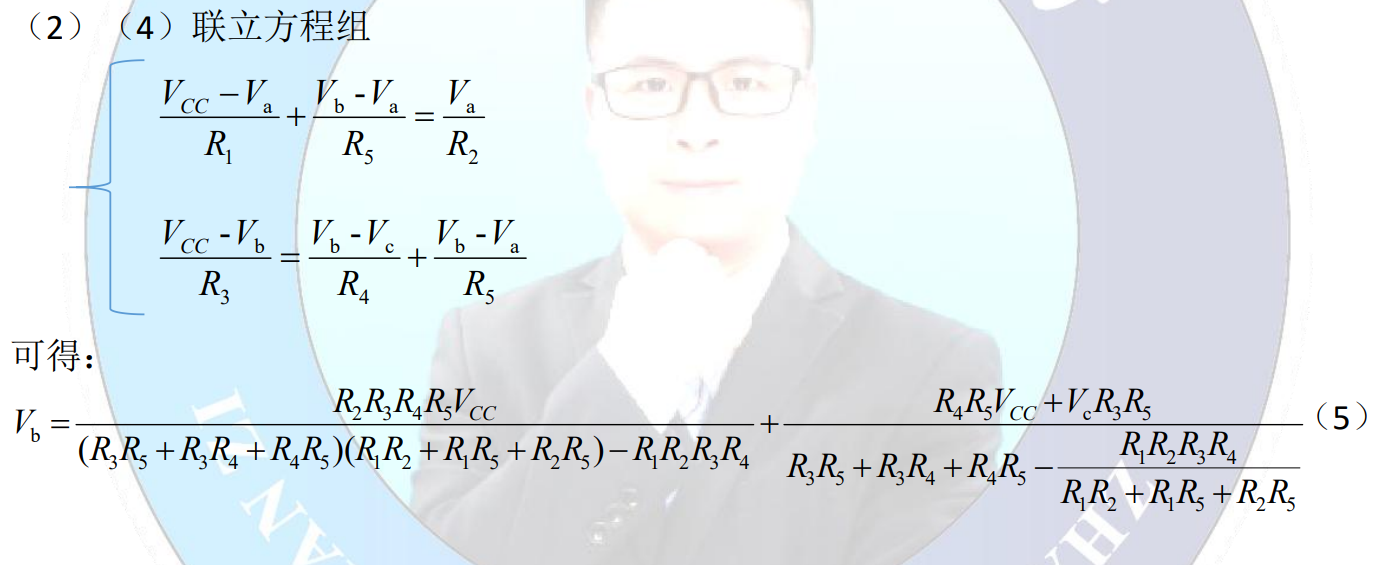

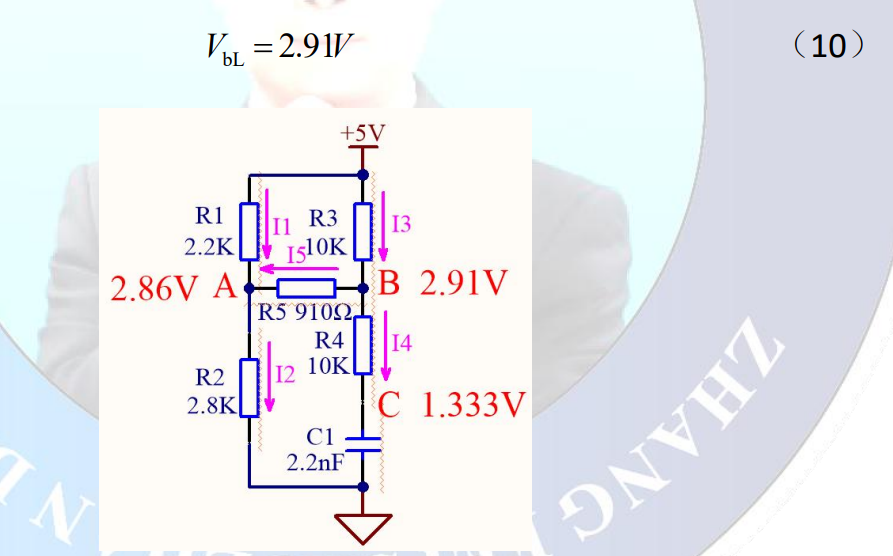

當比較器輸出高電平時，實際電容上的電壓 VcL 是從 1.333V 開始充電，那 么根據（5）式得：
此時，可以把電路看作 B 節點通過 R4 電阻對電容進行充電，那么對應的最大充電 電流 Ic_max 為：

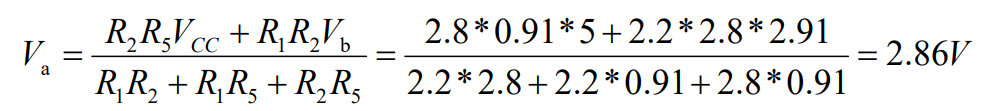

當 VbL=2.91V 時，對應的 A 點電位是：

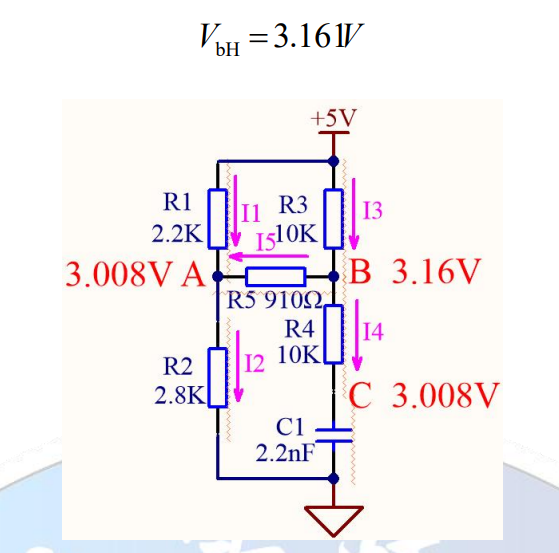

此時由于 V+=Va=2.86V，V-=Vc = 1.333V，所以 V+ > V-，比較器輸出高，電容充電。 當電容上的電壓 VcH=3.008V 時，此時 VbH：
完整版技術文檔請點擊文章開頭普通下載
