接下來接著看 12N50 數據手冊

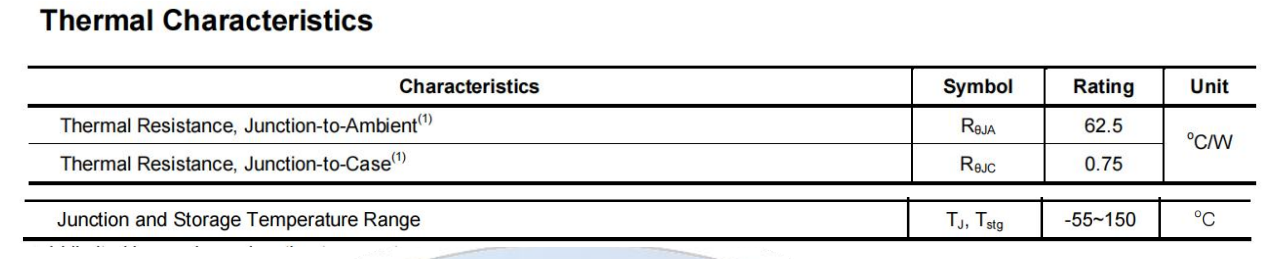

上面這個參數是 MOSFET 的熱阻，RBJC 表示 MOS 管結溫到表面的 熱阻，這里我們知道 RBJC=0.75。熱阻的計算公式：RBJC = Tj?Tc P ，其中， Tj 表示 MOSFET 的結溫，最大能承受 150℃

Tc 表示 MOSFET 的表面溫度

通過上面公式可以計算一下，表面溫度在 25℃的情況下，管子能承 受的功率：0.75 = 150?25 P ，P=166W

數據手冊上給到的數據來看，當 Tc=25℃時，MOSFET 的功率可以 達到 165W，是符合剛才的計算的，這里的誤差是正常的，廠家在數 據手冊上寫的數據也是通過這個計算出來的

我們要知道，熱阻越大，結溫和表面頂部溫度的溫差就越大，也 就是說，熱阻越大里面的溫度散熱沒有那么快。這里指的是沒有加散 熱片的熱阻，如果實際板子上加了散熱片，熱阻也會變小

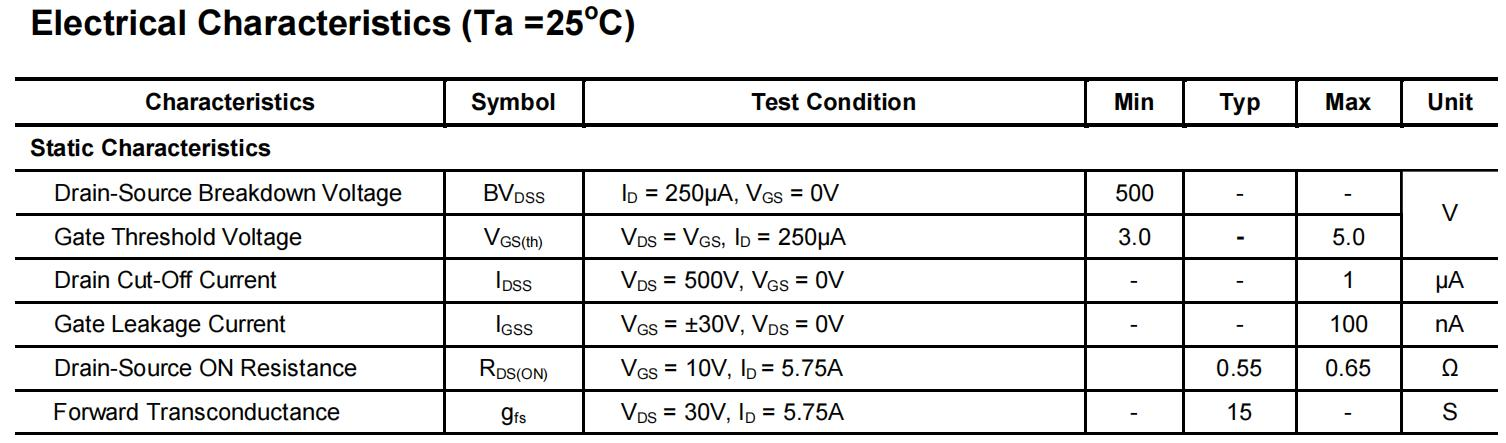

一般數據手冊給到的電氣參數都是在環境溫度 25℃條件下測試的。 BVDSS：漏源之間的雪崩電壓。測試條件：Vgs=0V，ID=250uA。給 DS 端不斷加電壓，此時 ID 漏電流會增大，當 ID 達到 250uA 時，此 時的 DS 電壓即為雪崩擊穿電壓。這里的雪崩擊穿電壓最小值是 500V. VGS(th)：閾值電壓。測試條件：VDS=VGS，ID=250uA。不斷提高 VGS 電 壓同時也提高 VDS 電壓，此時看 ID 電流的變化，如果 ID 達到 250uA 時，此時的 VGS 電壓就是 MOSFET 的閾值開啟電壓了。最小值是 3V， 最大值是 5V。離散性太大，可以不用太關心這個數據

IDSS：漏極漏電流。測試條件：VDS =500V，VGS=0V。泄露電流隨溫
度增加而增大，漏電流也會造成功耗，P=IDSS*VDS，一般忽略不記。
IGSS：柵極漏電流。測試條件：VGS=±30V，VDS=0V

RDS(ON)：導通電阻。測試條件：VGS=10V，ID=5.75A。通常 ID都是最 大電流的一半，測到的 DS 之間的導通電阻

gfs：正向跨導。測試條件：VDS=30V，ID=5.75A。數字越大，頻率響 應越高

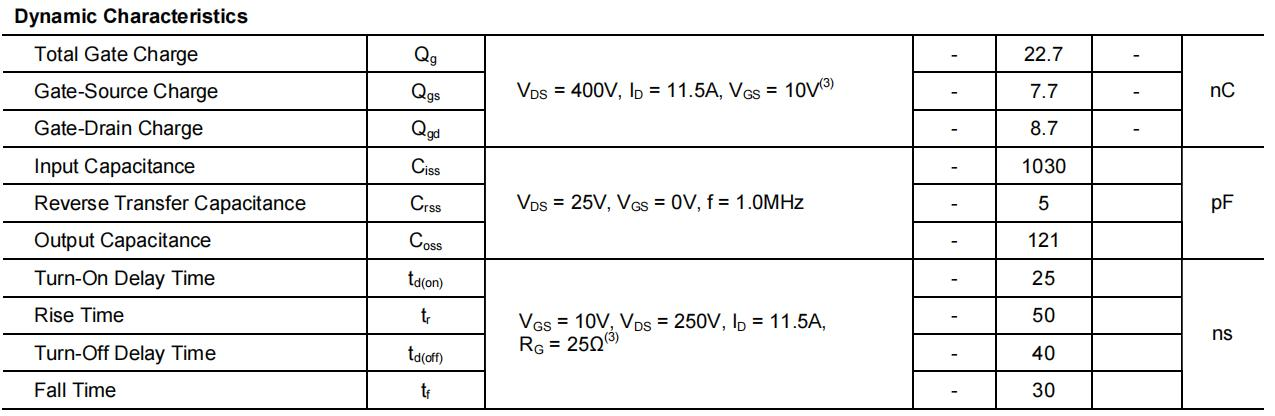

Qg：總柵極充電電荷量。這個大小直接決定了開關速度。如果讓 管子開通，柵極電壓肯定上升，電壓的上升需要 Qg 這么大的電荷量。 電荷量越大，表示開通的時間就越長。這個數據越大，表示 MOSFET 內部并聯的就多。那么，對于高壓的管子來說，Qg 肯定就??；低壓 的管子，Qg 肯定就大。同時，Qg 越大，Rdson 肯定就越??；Qg 越小， Rdson 越大

Ciss：輸入電容，Cgs+Cgd。影響 MOSFET 的開關時間，數據越大， 開關越慢，開關損耗就越大，但是 EMI 特性就越好，反之亦然

Crss：反向傳輸電容（也叫米勒電容），Cgd。影響的是，當漏極 有異常高的電壓時，通過 Cgd 傳輸?shù)?MOSFET 的柵極能量的大小。比 如在做雷擊測試時，會有一定的影響。對關斷稍微有影響

Coss：輸出電容，Cgd+Cds。對關斷稍微有影響

td(on)：開通延時時間。是漏極到源極開通延時的時間

tr：上升時間。是漏源電流的上升時間

實際上，上面這些參數都是與時間相互關聯的參數，那么開關速 度越快，對應的有點是開關損耗小，效率高，溫升低。對應的缺點是 EMI 特性不好，MOSFET 的關斷尖峰過高，這是由于 MOSFET 關斷瞬間的體二極管有反向恢復時間

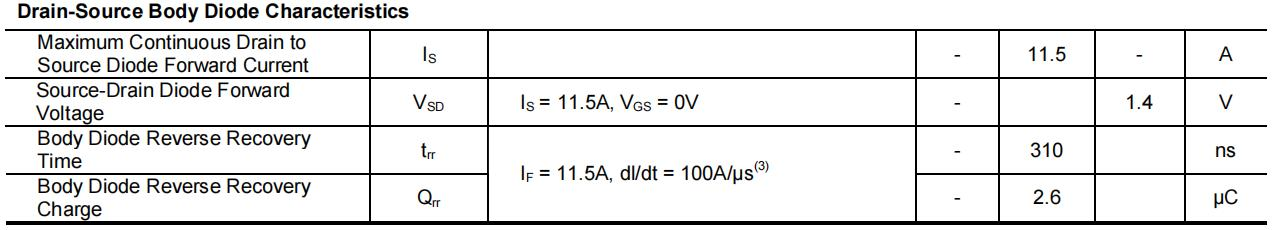

Is：漏源最大電流。在選型時，需要注意實際工作溫度對它的影響.

VSD：源極到漏極的正向?qū)▔航怠＿@個電壓越高，表示體二極管 的續流損耗就越大

trr：體二極管反向恢復時間

Qrr：體二極管反向恢復充電電量。與充電時間成正比的，越小越 好
