      MOSFET講解-14（可下載）

      2025-04-21 | pdf | 425.11 KB | 次下載 | 免費

      資料介紹

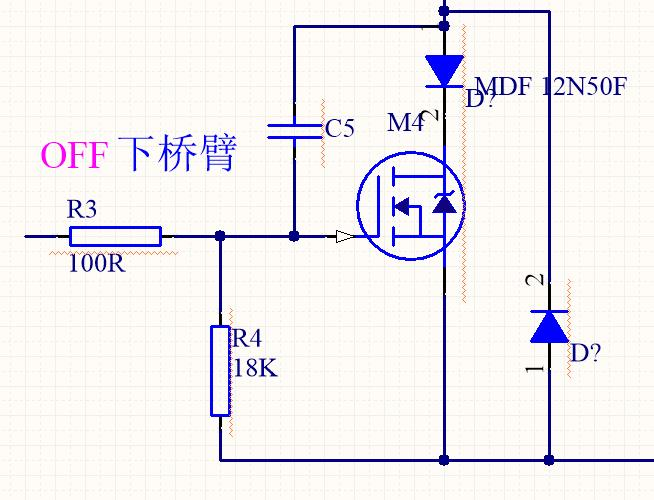

      無論上面并聯 MOS 管也好，還是用二極管也好，實際上都會增加 成本，主要因素還是因?yàn)槔m(xù)流。續流的時候?yàn)槭裁床荒馨严鹿軐?dǎo)通 呢？如果續流的時候把下管導通，不就可以從管子走了嗎，也就是說 從 Rdson 走了，而不是從體二極管走。我們續流的時候下管開通的方 式，叫做互補輸出的方式 接下來研究互補輸出方式

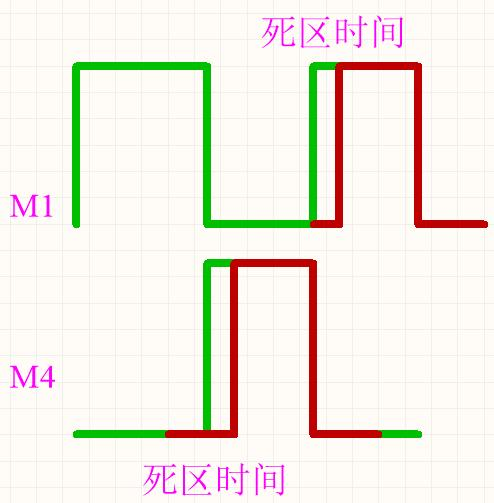

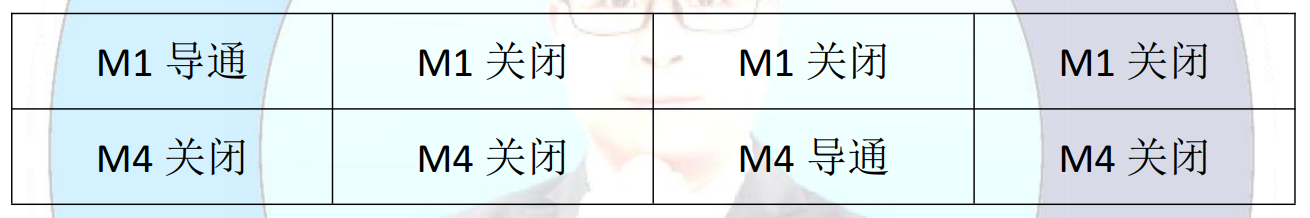

      從導通時序上來看：

      這樣所有的管子都有開關損耗，在大電流的場合，開關損耗占的 比重就不大了，關鍵能把續流損耗減掉

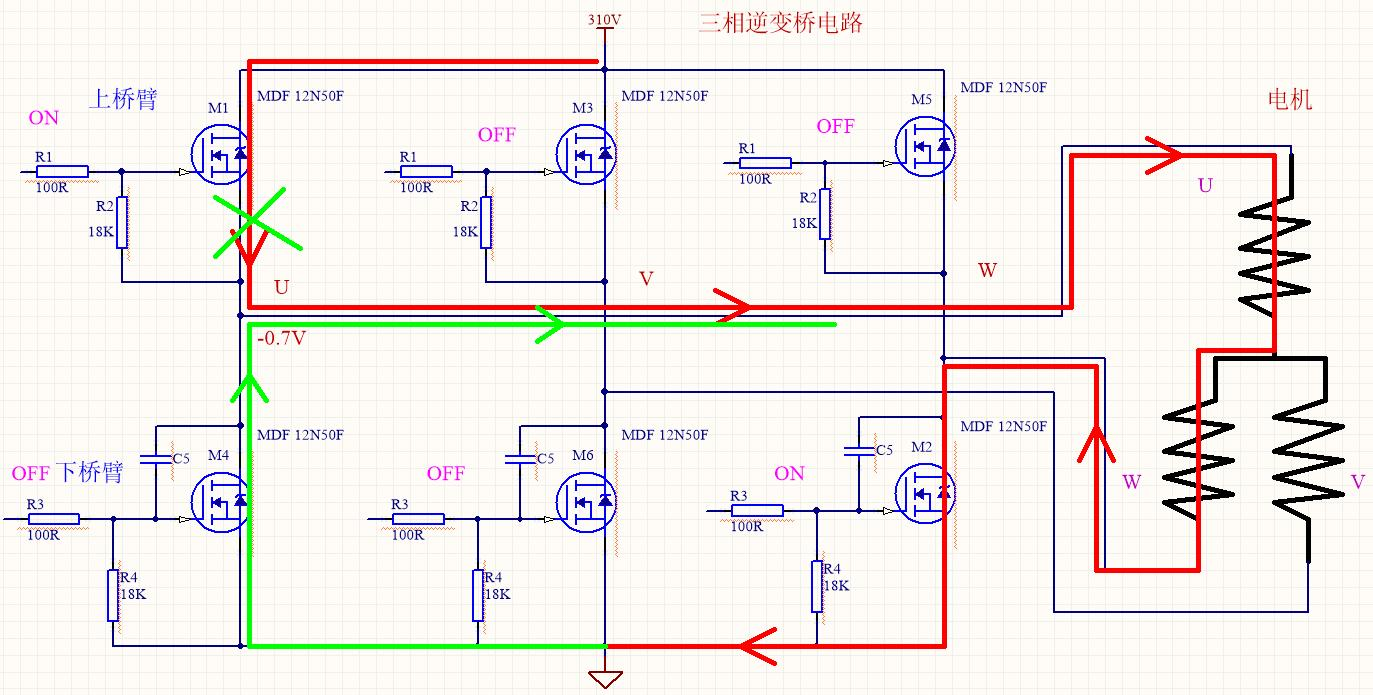

      還是用上面這幅圖來分析，先不看中間的一路橋臂 M3 M6

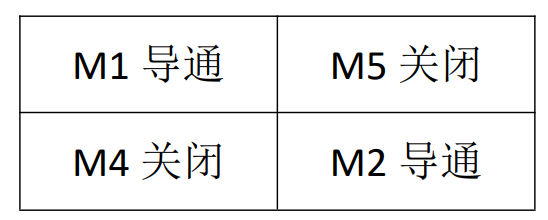

      PWM on 期間：

      電源正出發 ---> M1 ---> U ---> W ---> M2 ---> 電源地

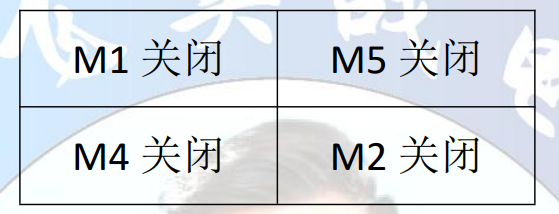

      死區時間：

      W 出發---> M5 體二極管---> 電源正---> 電源地---> M4 體二極管---> U



      完整版技術文檔請點擊文章開頭普通下載
