      LPCVD氮化硅薄膜生長的機理

      中科院半導體所 ? 來源：Tom聊芯片智造 ? 2025-02-07 09:44 ? 次閱讀

      文章來源：Tom聊芯片智造

      原文作者：Tom

      本文解釋了LPCVD生長的氮化硅薄膜更致密

      氮化硅薄膜生長的機理

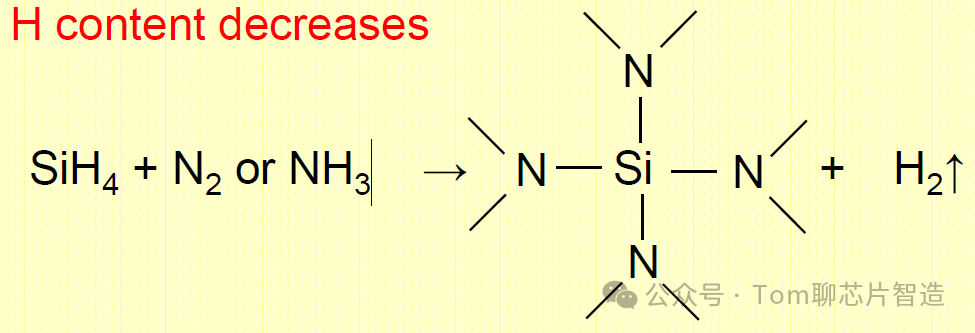

      LPCVD生長的方程式：

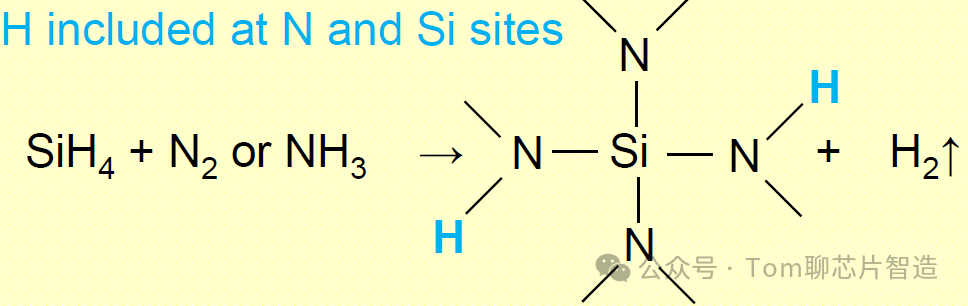

      PECVD生長的方程式：


      可以看出, SiH4提供的是Si源，N2或NH3提供的是N源。但是由于LPCVD反應溫度較高，氫原子往往從氮化硅薄膜中去除，因此反應物中氫的含量較低。氮化硅中主要由硅和氮元素組成。而PECVD反應溫度低，氫原子可以作為反應的副產物保留在薄膜中，占據了N原子與Si原子的位置，使薄膜中的氫含量較高，導致生成的薄膜不致密。

      為什么PECVD常用NH3來提供氮源?

      NH3分子包含是N-H單鍵，而N2分子包含的是N≡N三鍵，N≡N更穩定，鍵能更高，即發生反應需要更高的溫度。NH?的低N-H鍵能使其成為低溫PECVD過程中氮源的首選。
