本文介紹了單晶圓系統：多晶硅與氮化硅的沉積。

在半導體制造領域，單晶圓系統展現出獨特的工藝優勢，它具備進行多晶硅沉積的能力。這種沉積方式所帶來的顯著益處之一，便是能夠?qū)崿F(xiàn)臨場的多晶硅和鎢硅化物沉積。在動態隨機存取存儲器（DRAM）芯片的制造過程中，由多晶硅 - 鎢硅化物構成的疊合型薄膜被廣泛應用于柵極、局部連線以及單元連線等關鍵部位。

傳統的高溫爐多晶硅沉積和化學氣相沉積（CVD）鎢硅化物工藝，在進行鎢硅化物沉積之前，必須執行去除多晶硅層表面氧化層以及表面清洗等一系列繁瑣步驟。然而，臨場多晶硅 / 硅化物沉積過程卻能夠巧妙地省略這些步驟。這不僅簡化了工藝流程，還極大地提升了生產效率。舉例來說，在傳統工藝中，去除表面氧化層和清洗步驟需要耗費大量的時間和資源，而單晶圓系統的臨場沉積過程則直接規避了這些環節，使得整個生產流程更加緊湊高效。采用多晶硅 - 鎢硅化物整合系統，能夠顯著提高產量，這對于追求高效生產的半導體產業而言，無疑具有重大意義。

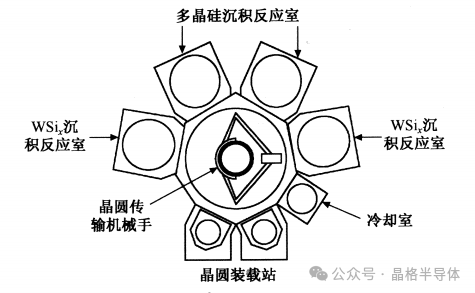

從結構上看，單晶圓的多晶硅沉積反應室與單晶圓外延硅沉積反應室極為相似。如圖所示，這是一個整合了多晶硅和鎢硅化物的沉積系統，通常也被稱為多晶硅化物系統。在該系統的運作過程中，晶圓首先從裝載系統載入，隨后通過機械手臂將其從轉換室精準地送入多晶硅反應室。在完成多晶硅沉積后，晶圓又會被機械手臂從多晶硅反應室取出，經過處于真空狀態的轉換室，轉送至鎢硅化物反應室進行沉積。當多晶硅化物沉積全部完成后，機械手臂再次發揮作用，將晶圓取出并送至冷卻室。在冷卻室內，氮?dú)鈺杆賻ё呔A的熱量，使其溫度降低至合適范圍。最后，機械手臂將冷卻后的晶圓放置在裝載系統中的塑膠晶圓盒內，為卸載做好準備。

對于先進的 DRAM 芯片，其制造工藝涉及多種材料的精心堆積。多晶硅、硅化鎢、鎢氮化和鎢（多晶硅 / WSL / WN / W）的堆積方式常用于構建柵 / 數據線；而鎢氮化物、鎢（WN / W）的堆積則在位線的形成中發揮關鍵作用。在最先進的 DRAM 芯片制造中，埋數據線（BWL）技術成為核心工藝。在這種技術中，TIN / W 堆積被應用于陣列晶體管的柵極和數據線；多晶硅 / WSi“ / WN / W 則被放置在位線和外圍晶體管的柵電極處。這些復雜而精確的材料堆積方式，共同構成了先進 DRAM 芯片高性能的基礎。

單晶圓的多晶硅沉積主要在 10 - 200 Torr 的低壓環境下，借助硅烷化學反應來實現。在沉積過程中，溫度需嚴格控制在 550 - 750 攝氏度之間，在此條件下，沉積速率可高達 2000 ?/min。此外，為了確保反應室的清潔，減少微粒物對沉積過程的干擾，干式清潔系統通常會使用 HCl 來移除沉積在反應室內壁上的多晶硅薄膜。這一措施對于維持多晶硅沉積的高質量和穩定性至關重要。

接下來探討氮化硅沉積。氮化硅作為一種致密的材料，在集成電路（IC）芯片制造中有著廣泛的應用，其中最為突出的是作為擴散阻擋層。在硅局部氧化形成過程里，氮化硅發揮著阻擋氧氣擴散的關鍵遮蔽層作用。由于氮化硅的研磨速率相較于未摻雜的硅玻璃更低，所以在淺槽隔離形成過程中，它又被用作化學機械研磨（CMP）的停止層。

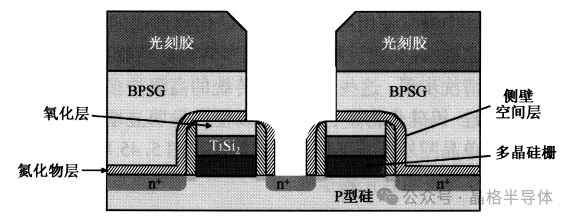

不僅如此，氮化硅還可用于形成側壁空間層、作為氧化物側壁空間層的刻蝕停止層或空間層。在一般的 IC 芯片制造流程中，在進行金屬沉積之前，當電介質層（PMD）進行摻磷硅玻璃或硼磷玻璃沉積時，首先會沉積一層氮化硅作為摻雜物的擴散阻擋層。這是因?yàn)榕鸹蛄椎葥诫s物在高溫過程中可能會穿過超薄柵氧化層進入硅襯底，從而對元器件造成損傷，而氮化硅層能夠有效地阻止這一現象的發生。此外，氮化硅阻擋層在自對準工藝中也扮演著刻蝕停止層的重要角色。

這些氮化物的形成通?？赏ㄟ^低壓化學氣相沉積（LPCVD）工藝來實現。然而，對于先進的 IC 芯片制造，由于需要考慮熱積存問題，等離子體增強化學氣相沉積（PECVD）技術逐漸受到青睞。這是因?yàn)?PECVD 反應所需的溫度明顯低于 LPCVD。在一些先進的互補金屬氧化物半導體（CMOS）集成電路芯片制造中，氮化硅還被用于形成應變。具體而言，對于雙軸應變技術，采用 PECVD 氮化物的壓應力來形成 PMOS 溝道的壓縮應變，同時利用 LPCVD 的拉應力來形成 NMOS 的拉伸應變溝道。這種巧妙地利用氮化硅不同應力特性的方法，有助于進一步提升 CMOS 集成電路芯片的性能。
