本文重點介紹了一款專為機器人教育而設計的具有動態跟蹤功能的創客友好型機械臂

硬件組件

M5Stack ESP32 Basic Core IoT Development Kit

Raspberry Pi 4 Model B

Espressif ESP32S

Elephant Robotics myCobot 320 m5

引言

今天文章的重點是使用myCobot 320機械臂重新創建一個視覺跟蹤案例，該案例由Elephant Robotics作為官方解決方案提供，使用戶能夠快速上手并逐步跟進，以查看如何重現結果并識別任何潛在問題。 設備

myCobot 320 M5Stack

myCobot 320 M5Stack是six-degree-of-freedom的機械臂，工作半徑為350mm，末端執行器最大有效載荷為1kg，支持各種主流編程語言和操作系統，本文主要使用Python來控制機械臂。

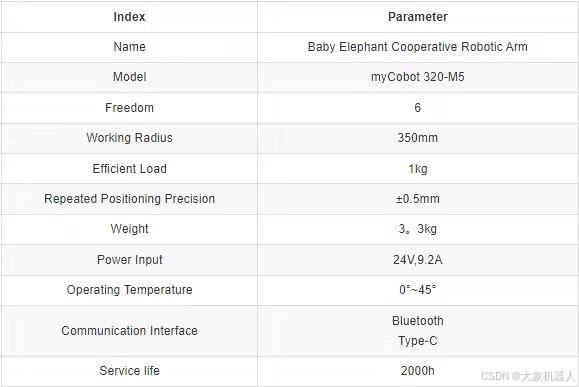

從圖像中我們可以看到，該裝置由一個 myCobot 機械臂和一個用于捕獲圖像數據的相機組成。機械臂的具體參數如下。

照相機

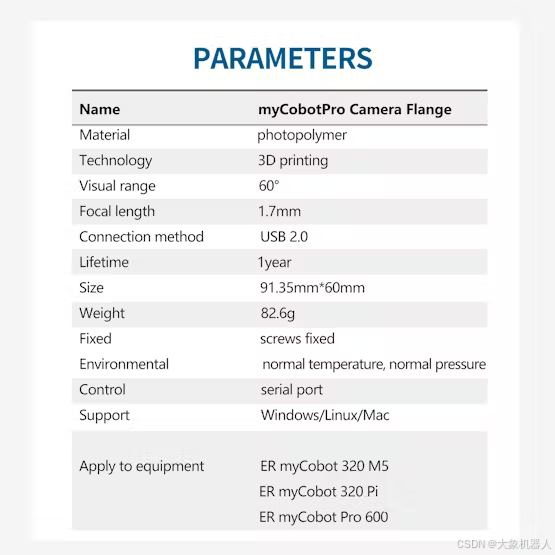

你不需要使用和我一樣的相機；關鍵是它可以安裝在機械臂的末端執行器上，并且可以通過USB電纜獲取圖像數據。對于這個設置，我使用了myCobot Pro Camera Flange，這是大象機器人專門為myCobot改裝的末端執行器相機。

環境設置
●操作系統：Windows 10
●編程語言：Python
●IDE：PyCharm
●庫：Numpy、OpenCV、STag、pymycobot、json、time（推薦這些庫的最新版本）
知識介紹
openCV
OpenCV（開源計算機視覺庫）是一個用于計算機視覺和機器學習的開源軟件庫，廣泛應用于圖像處理、視頻分析和目標檢測。OpenCV為開發人員提供了一套豐富的工具，用于處理圖像數據和實現復雜的視覺算法。在機械臂的背景下，OpenCV可用于視覺跟蹤，其中相機實時捕捉目標，分析和提取目標的位置和運動軌跡。然后機械臂根據這些信息調整其運動，實現精確的對象抓取和操縱。這種視覺跟蹤技術廣泛應用于自動化、工業機器人和智能制造。
Stag
STag標記是一種二維條碼系統，廣泛用于機器視覺中的標記檢測和空間定位。這些標記由黑白圖案組成，通常呈方形，中心有獨特的二進制圖案，使它們能夠被計算機視覺系統快速準確地識別。

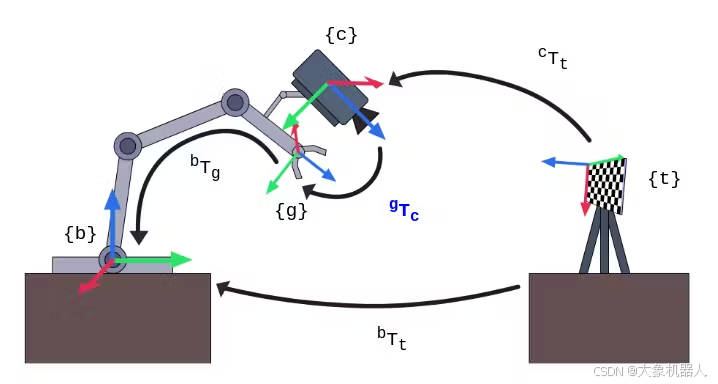

手眼校準-手眼配置（Hand-Eye Calibration – Eye-in-Hand Configuration）
手眼校準涉及確定相機（眼睛）和機械臂末端執行器（手）之間的精確空間和方向關系。在這種情況下，我們主要討論的是“手眼”場景，它指的是本項目中遇到的情況。手眼校準對于建立相機相對于機械臂末端執行器的定位方式至關重要。在手眼配置中，相機安裝在機械臂末端執行器上，因此視野和相機角度隨著機械臂的移動而變化。目標是計算相機坐標系和機械臂末端執行器坐標系之間的變換。這使得機器人能夠通過相機感知周圍環境，并執行目標跟蹤和精確抓取等任務。

眼校準步驟
1.相機姿態變化：在手眼配置中，相機的視角隨著機械臂的每次移動而變化。通過移動機械臂，可以捕捉校準對象的多個視點，從而產生相機不同姿態的數據。
2.數據收集：機械臂被移動到幾個不同的位置，每次，它捕獲校準板或特定物體的圖像。末端執行器的姿態（由編碼器提供）和物體的姿態（通過圖像處理計算）被記錄下來。
3、攝像機與末端執行器關系的求解：利用最小二乘等算法，計算攝像機與末端執行器之間的變換矩陣，建立它們之間的坐標變換關系。
用代碼實現該過程主要分為兩部分：校準過程和跟蹤運動模塊。
校準過程
1.坐標轉換
在手眼標定過程中，涉及不同坐標系之間的變換。關鍵坐標系如下：
●世界幀（W）：通常固定在環境中的參考幀。
●底架（B）：固定在機械臂底座的框架，用于表示手臂的姿勢。
●末端執行器框架（E）：當相機安裝在機械臂末端執行器上時，該框架代表手臂末端執行器的姿勢。
●相機框架（C）：固定在相機上的框架，用于描述相機看到的物體的姿勢。
在手眼標定中，目標是解決攝像機框架和機械臂末端執行器框架之間的變換矩陣。這使得攝像機檢測到的物體的姿態被轉換成機械臂末端執行器坐標，從而實現對目標物體的精確操作。

def eyes_in_hand_calculate(self, pose, tbe1, Mc1, tbe2, Mc2, tbe3, Mc3, Mr):

        tbe1, Mc1, tbe2, Mc2, tbe3, Mc3, Mr = map(np.array, [tbe1, Mc1, tbe2, Mc2, tbe3, Mc3, Mr])
        # Convert pose from degrees to radians
        euler = np.array(pose) * np.pi / 180
        Rbe = self.CvtEulerAngleToRotationMatrix(euler)
        Reb = Rbe.T

        A = np.hstack([(Mc2 - Mc1).reshape(-1, 1),
                    (Mc3 - Mc1).reshape(-1, 1),
                    (Mc3 - Mc2).reshape(-1, 1)])

        b = Reb @ np.hstack([(tbe1 - tbe2).reshape(-1, 1),
                            (tbe1 - tbe3).reshape(-1, 1),
                            (tbe2 - tbe3).reshape(-1, 1)])

        U, S, Vt = svd(A @ b.T)
        Rce = Vt.T @ U.T

        tce = Reb @ (Mr - (1/3)*(tbe1 + tbe2 + tbe3) - (1/3)*(Rbe @ Rce @ (Mc1 + Mc2 + Mc3)))

        eyes_in_hand_matrix = np.vstack([np.hstack([Rce, tce.reshape(-1, 1)]), np.array([0, 0, 0, 1])])
        return eyes_in_hand_matrix

2.數據收集

通過將機械臂移動到不同的位置，收集有關機械臂末端執行器的各種位置和相機觀察的數據。

在您的代碼中，機械臂的姿勢是通過調用“ml.get_coords（）”方法獲得的，而相機的位置數據是通過“stag_identify（）”函數收集的，該函數識別標記對象。

def reg_get(self, ml):
    for i in range(30):
        Mc_all = self.stag_identify()
    tbe_all = ml.get_coords()
    ...
    return Mc, tbe

3.坐標變換矩陣

根據每個位置的數據，可以導出兩種轉換：

●Ai是機械臂末端執行器在不同位置的變換矩陣，代表末端執行器的運動。

●Bi是相機在相機坐標系中觀察到的物體的變換矩陣，代表相機的運動。

這些變換矩陣通過視覺系統和機械臂系統（使用'get_coords'）獲得。

4.求解校準矩陣

根據校準模型：

●Ai代表機械臂末端執行器的運動（從世界框架到末端執行器框架）。

●Bi表示相機的運動（在相機坐標系中看到的物體的運動）。

●Xce是待求解的手眼校準矩陣，代表相機和機械臂末端執行器之間的剛體變換。

通過收集Ai和Bi的多個位置，可以使用最小二乘法來求解Xce。雖然代碼中沒有顯示這部分邏輯，但通?？梢允褂肧VD分解等方法來解決。

保存收集到的數據并計算結果后，就可以實現后續的跟蹤功能。

[[0.9825202432037423, 0.03775722308035847, 0.1822864882543945, -21.50838594386444], [-0.04022441808787263, 0.9991420672993772, 0.009855229181470597, -0.6545263884052905], [-0.1817579926285262, -0.017015330087522124, 0.9831960692850951, 59.71321654600654], [0.0, 0.0, 0.0, 1.0]]

5. 視覺跟蹤

手眼校準的輸出是一個剛體變換矩陣，用于描述相機和機械臂的末端執行器之間的空間關系。該矩陣構成了機械臂視覺控制和操作的基礎。利用這個矩陣，機械臂可以將視覺系統感知到的物體位置轉換為自己的坐標系。前面提到的 STag 代碼是使用 OpenCV 算法識別的。

def stag_robot_identify(self, ml):
        marker_pos_pack = self.stag_identify()
        target_coords = ml.get_coords()
        while (target_coords is None):
            target_coords = ml.get_coords()
        # print("current_coords", target_coords)
        cur_coords = np.array(target_coords.copy())
        cur_coords[-3:] *= (np.pi / 180)
        fact_bcl = self.Eyes_in_hand(cur_coords, marker_pos_pack, self.EyesInHand_matrix)

        for i in range(3):
            target_coords[i] = fact_bcl[i]

        return target_coords

基于從識別出的代碼中返回的坐標，機械臂相應地移動，沿末端執行器的 XYZ 軸進行運動，以實現跟蹤目標。

def vision_trace_loop(self, ml):
    mc.set_fresh_mode(1)
    time.sleep(1)

    ml.send_angles(self.origin_mycbot_horizontal, 50)
    self.wait()
    time.sleep(1)

    origin = ml.get_coords()
        while 1:
        target_coords = self.stag_robot_identify(ml)
        target_coords[0] -= 300
        self.coord_limit(target_coords)
        print(target_coords)
        for i in range(3):
            target_coords[i+3] = origin[i+3]
        ml.send_coords(target_coords, 30)

總結

總體來說，在運行這段代碼的時候，可能還是會出現一些小插曲，有些功能沒有完全解釋清楚。使用過許多手眼校準方法后，我發現這是更直接的自動校準方法之一，盡管它缺乏一些精度，但可以通過優化來改進。總的來說，這個案例值得探索，特別是對于那些對機械臂和視覺系統有一定了解的人來說！
