1 產品簡介

功能：

ALP系列低壓保護器集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。

應用范圍：

適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

訂貨范例：

具體型號：ALP220-5/L

技術要求：輸入電壓AC 220V；工作頻率50Hz；電流變比200A/5A；漏電保護KB2模塊；準確級0.5。

通訊協議：RS485接口 Modbus/RTU協議

輔助電源：AC/DC 220V

2 技術參數

低壓線路保護器

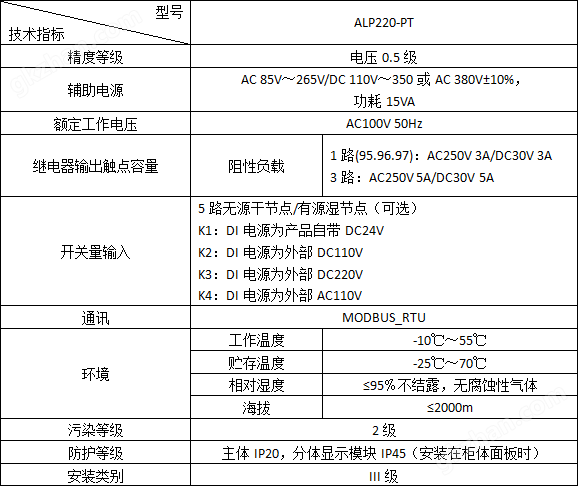

低壓PT保護器

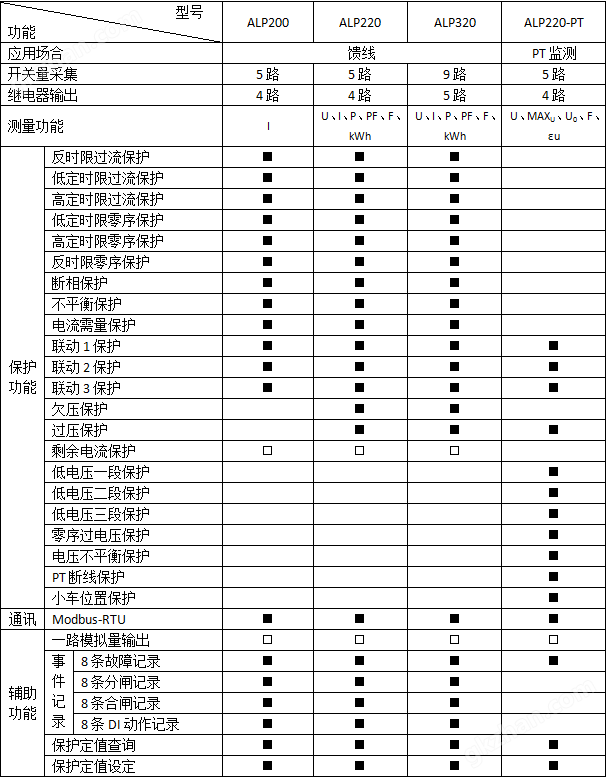

3 產品選型

注：“■”為標配功能，“□”為選配功能。

4 外形尺寸

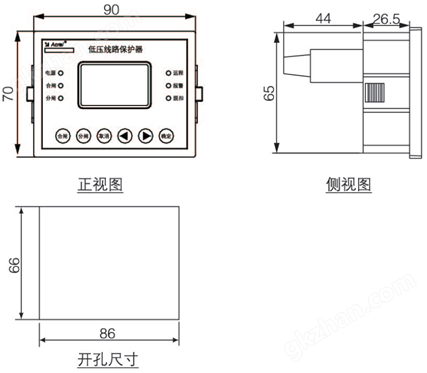

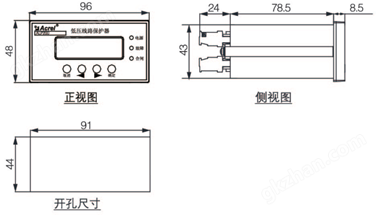

● ALP200低壓線路保護器

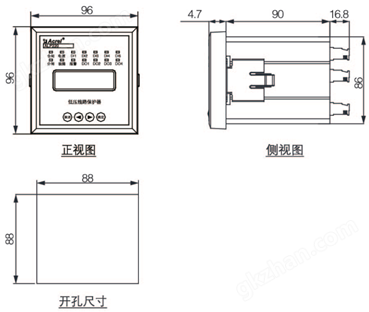

● ALP220低壓線路保護器

● ALP320低壓線路保護器

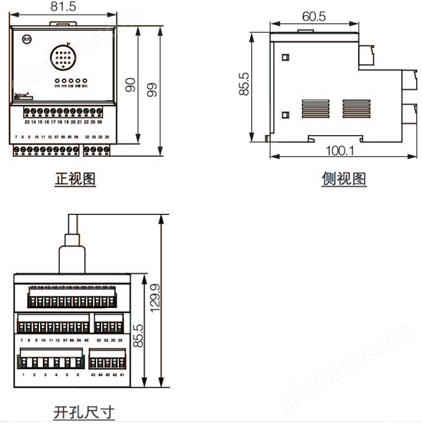

主體控制模塊

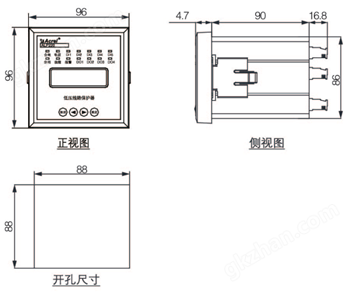

顯示模塊

● 互感器

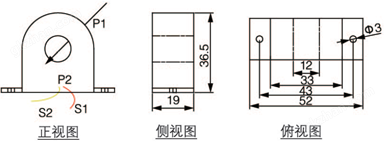

1A、5A專用電流互感器

注：一次電流從P1面進，P2面（灌膠面）出；二次引線黃色為S2，紅色為S1，引線長150mm，引線截面積0.22m2

100A及以下專用電流互感器外形尺寸

160A電流互感器外形尺寸

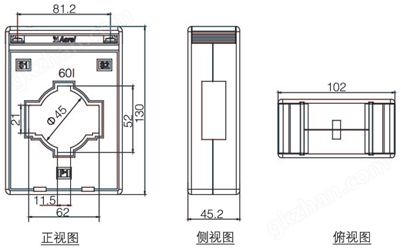

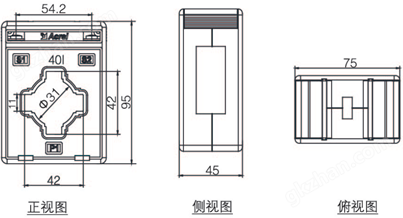

400A電流互感器外形尺寸

100A及以下漏電流互感器外形尺寸

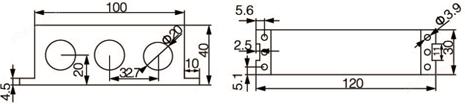

160A、400A漏電流互感器外形尺寸

● 低壓PT保護器
