UCC28056 器件基于創新的混合模式方法驅動 PFC 升壓級，該方法在滿載時以轉換模式 （TM） 運行，并在降低負載時無縫轉換為斷續導通模式 （DCM），從而自動降低開關頻率。該器件采用突發模式作，以進一步提高輕負載性能，使系統能夠滿足具有挑戰性的能源標準，同時無需關閉 PFC。UCC28056可以驅動高達 300 W 的 PFC 功率級，確保低失真的正弦線路輸入電流，接近 1 功率因數。當與 LLC 控制器 UCC256403/4 和雙同步整流器控制器一起使用時，UCC24624可實現低于 80 mW 的系統待機功率，從而實現 PFC 始終開啟架構，無需輔助轉換器。這與 FET 漏極谷導通和簡單的升壓電感器一起實現了最少的元件數量并降低了系統成本。

*附件：UCC28056 6 引腳單相轉換模式 PFC 控制器數據表.pdf

特性

• 超低空載輸入功率可在 230V 電壓下實現 < 80mW 待機功率交流在 PFC+LLC 系統中
• 由于多模式 TM 和 DCM 控制，在寬負載范圍內具有出色的輕負載效率和高效率
• 通過 FET 漏極谷同步導通實現低系統成本，無需在升壓電感器上進行第二次繞組
• 無需禁用 PFC 即可符合綠色電源標準
  • EuP Lot 6 Tier 2， CoC Ver. 5 Tier 2， Energy Star Ver. 6.1， DoE Level VI
• 具有軟進入和軟退出周期的突發模式可實現超低的可聞噪聲輸出
• 增強型誤差放大器，可快速響應負載階躍，而不會降低輸入電流失真
• 用戶可調的谷值延遲確保谷值切換
• 低啟動電流消耗 （<46 μA）
• 寬 VCC 范圍 8.5 V 至 34 V
• 逐周期電流限制
• 第二個獨立輸出過壓保護
• 集成過溫保護
• 使用 UCC28056 設備創建自定義設計，并將WEBENCH 電源設計器^?^

參數

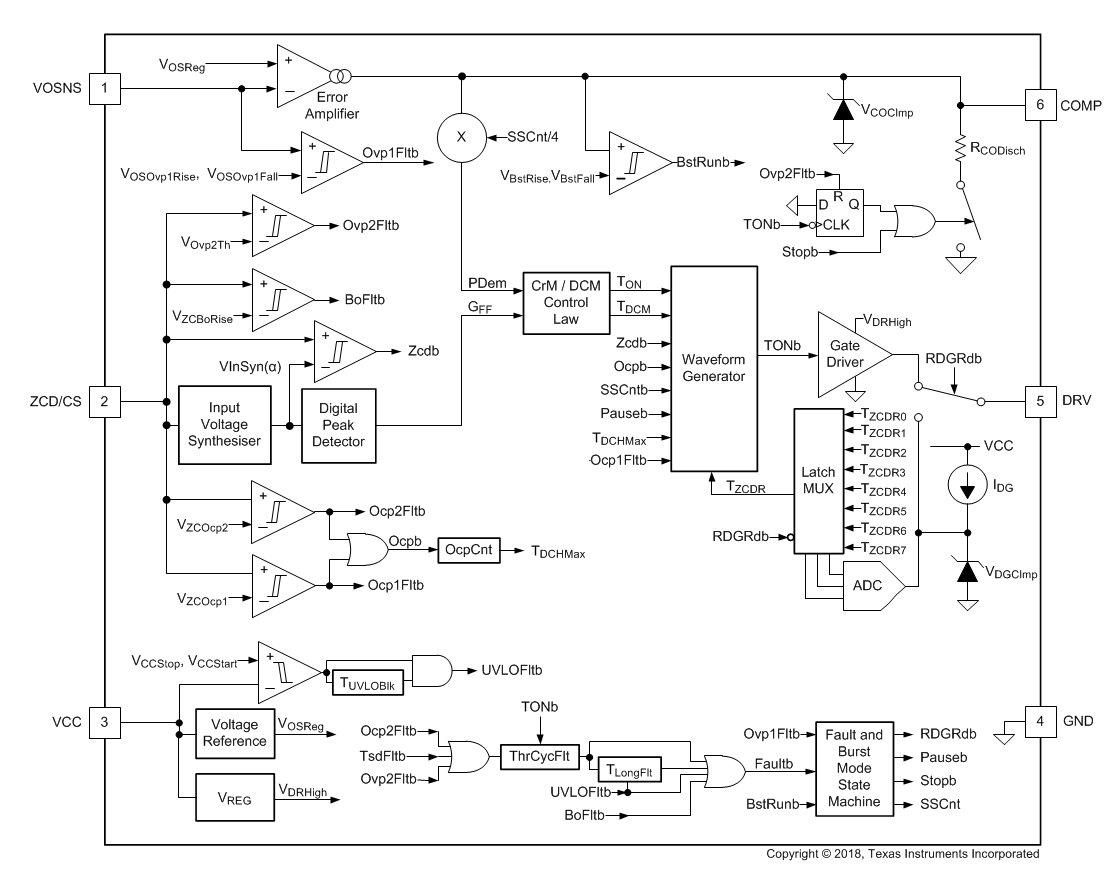

方框圖

*附件：PFC控制器分步選擇指南.pdf

應用
?臺式電腦和數字電視
?游戲、機頂盒和交流適配器前端
?LED驅動器和燈具
?工業和醫療電源、電動自行車
充電器、電動工具充電器

*附件：UCC28056系統的啟動指南和應用調試常見問題.pdf
