概述
DS28EC20是一款20480位、1-Wire? EEPROM，分為80個256位的存儲器頁。器件提供一個額外的頁用于控制功能。數據被寫入一個32字節暫存器，經過校驗后，復制到EEPROM存儲器。器件具有一個特殊功能，可以將8個存儲器頁設置為寫保護或EPROM仿真模式，在EPROM仿真模式下各個位僅能由1修改為0狀態。DS28EC20通過單個觸點的1-Wire總線進行通信，遵循標準1-Wire協議。各個器件均具有不可修改的、64位唯一ROM注冊碼，由工廠光刻入芯片。該注冊碼可用于在多節點1-Wire網絡環境中尋址器件。
數據表：*附件：DS28EC20 20Kb 1-Wire EEPROM技術手冊.pdf

應用

• 機架系統中的卡/模塊識別
• 設備識別
• IEEE 1451.4傳感器
• 墨盒/色帶盒ID
• 醫學與工業傳感器識別/校準
• PCB識別
• 智能電纜

特性

• 20480位非易失性(NV) EEPROM被分為80個256位頁
• 獨立的一塊8頁存儲器(塊)可以設置為永久的寫保護或OTP EPROM仿真模式(“寫為0”)
• 讀寫訪問高度向后兼容以前的器件(例如，DS2433)
• 256位暫存器，遵循嚴格的讀/寫協議，確保數據傳輸?shù)耐暾?/li>
• +25°C溫度下200k擦寫次數
• 工廠編程的64位唯一注冊碼，確保無錯的器件選擇和絕對的器件識別
• 開關滯回和濾波優化噪聲性能
• 使用1-Wire協議以15.4kbps或125kbps速率與主機進行通信
• 低成本TO-92封裝
• 工作范圍：5V ±5%，-40°C至+85°C
• 工作范圍：4V至5.25V, -40°C至+85°C
• 工作范圍：3.135V至3.465V, 0°C至+70°C (僅限標準速度)
• I/O引腳具有IEC 1000-4-2等級4 ESD保護(典型值：8kV接觸，15kV氣隙)

典型操作電路

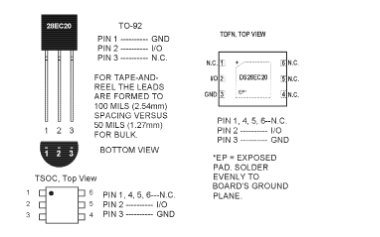

引腳配置

DS28EC20在單芯片中集成了20Kb數據EEPROM和全功能單線接口。存儲器由80頁組成，每頁256位。此外，該器件有一個頁面用于控制功能，如永久寫保護和單個2048位(8頁)存儲塊的EPROM仿真模式。稱為暫存區的非易失性256位存儲器頁在向EEPROM寫入數據時充當緩沖區，以確保數據完整性。數據首先被寫入暫存器，在將數據傳輸?shù)紼EPROM之前，可以從暫存器回讀數據進行驗證。DS28EC20的操作通過單導體單線總線控制。設備通信遵循標準1線協議。讀寫ds 28 EC 20所需的電能完全來自單線通信線路。每個DS28EC20都有自己不可更改的唯一64位注冊號。注冊號保證了唯一的標識，用于在多點1線網絡環境中對設備進行尋址。多點DS28EC20設備可以駐留在一條公共1線總線上，并相互獨立工作。DS28EC20的應用包括設備認證、模擬傳感器校準(如IEEE-P1451.4智能傳感器TEDS)、墨水和碳粉打印墨盒識別、醫療傳感器校準數據存儲、PC板識別，以及用于中心局交換機、無線基站、PBX或其它基于模塊化的機架系統的自配置數據。DS28EC20與DS2433高度向后兼容。除了不同的系列代碼之外，現有DS2433實現所需的唯一協議更改是將編程持續時間(tpRoc)從5ms延長至10ms。

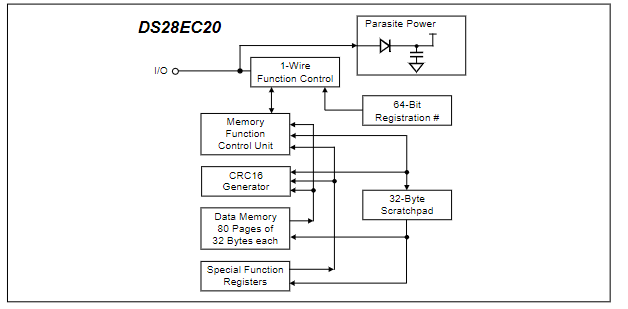

框圖
