圖文小教程，怎么焊接八爪魚？
我的焊接手藝是師承自閆神，今天給大家分享一下焊接LFCSP封裝八爪魚的教程。
我們需要臨時加急驗證一個方案，話驗證PCB再投板的話時間有點慢，就考慮了直接在芯片上飛線引出來測試。

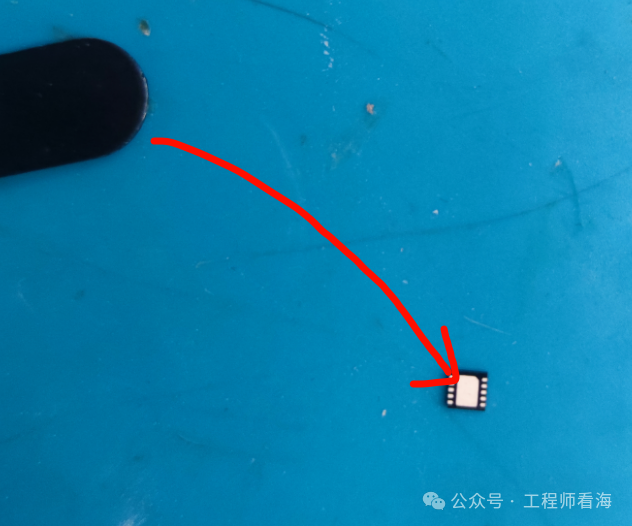

先看一下這個可愛的LFCSP封裝芯片，芯片只有3*3mm大小，我們就是在芯片的焊盤上飛線，這個應該怎么做呢？

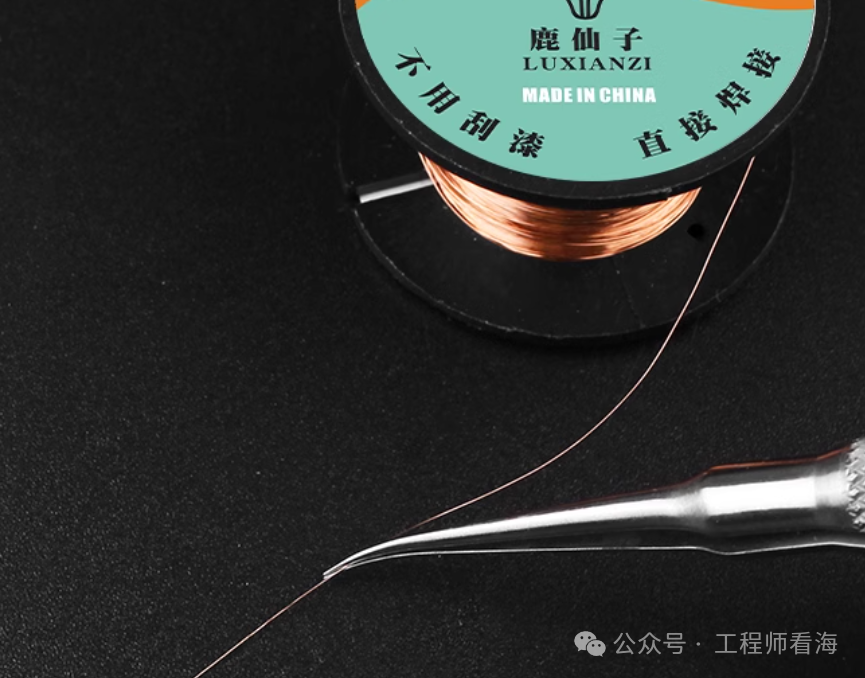

我使用0.1mm的漆包線銅絲。

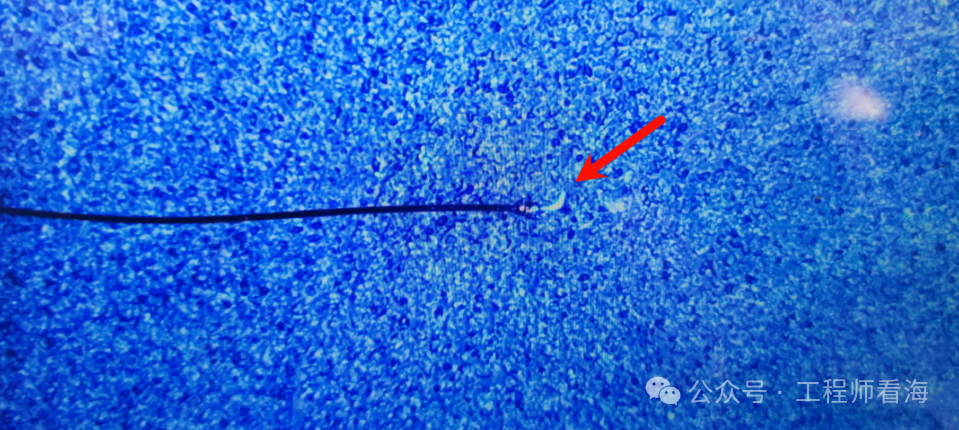

先把烙鐵頭粘一點焊錫，再稍微燙一下銅絲頭，目的是燙掉絕緣層，并且讓銅線頭粘一點焊錫，如下圖所示。

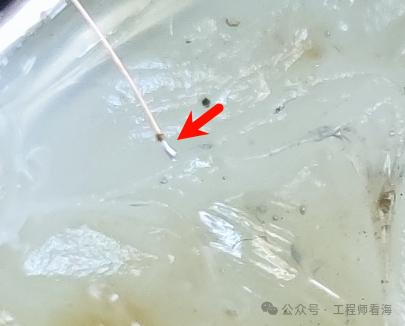

然后再把有焊錫的銅絲頭，再助焊劑里粘一下。
用鑷子屁股壓著芯片一個邊邊固定

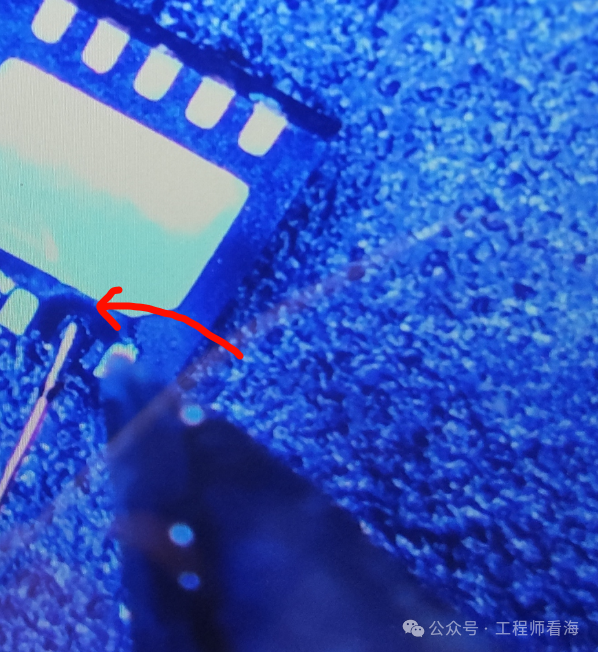

把粘有焊錫和助焊劑的銅絲頭，對準焊盤，用烙鐵點一下，就ok，如下圖。

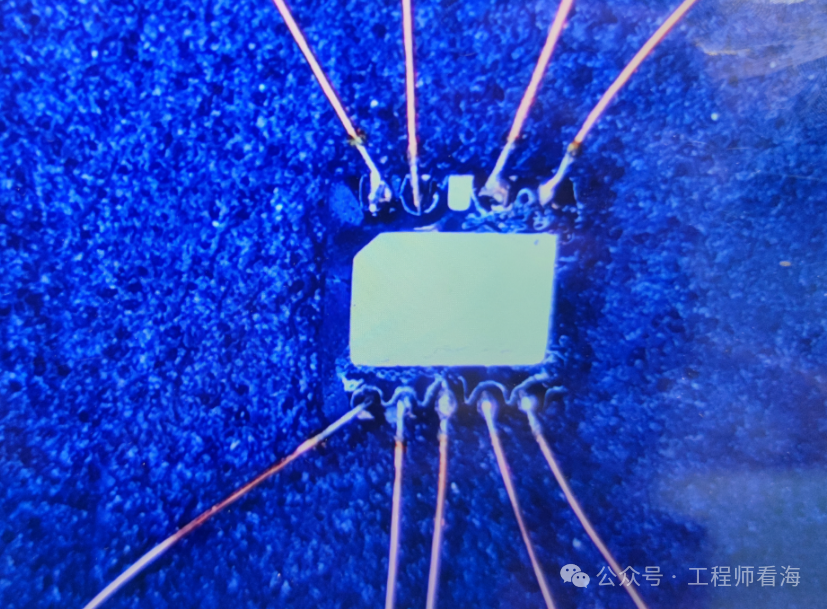

相同的方法，一次焊接完其他焊盤，八爪魚就焊接好了。你學廢了嗎？
