DLP9000和DLP9000X數字微鏡器件（DMD）擁有超過400萬個微鏡，作為空間光調制器（SLM），它們能夠調制入射光的振幅、方向和/或相位。這項先進的光控制技術在工業、醫療和消費者市場有著廣泛的應用。DLP9000X及其配套的DLPC910控制器具有流式傳輸?shù)奶匦?，能夠?yàn)槠桨嬗∷?yīng)用提供非常高的速度連續數據流。這兩款DMD都支持3D打印應用中的大尺寸構建和精細分辨率。高分辨率的直接好處是能夠掃描更大的物體，用于3D機器視覺應用。

數據表：*附件：DLP9000X 0.9英寸WQXGA高速DLP?數字微鏡器件數據手冊.pdf

特性

高分辨率2560×1600 (WQXGA) 陣列

• 超過400萬個微鏡
• 微鏡間距為7.56微米
• 微鏡陣列對角線尺寸為0.9英寸
• 微鏡傾斜角度為±12°（相對于平面狀態）
• 專為角照明設計
• 集成微鏡驅動電路
• 提供兩種高速選項

DLP9000X（配備單個DLPC910數字控制器）

• 輸入數據時鐘速率480 MHz
• 數據流速率高達61吉比特每秒（采用連續流式輸入數據）
• 1位二進制圖案更新速率高達14989 Hz
• 8位灰度圖案（帶照明調制）更新速率高達1873 Hz

DLP9000（配備雙DLPC900數字控制器）

• 輸入數據時鐘速率400 MHz
• 數據流速率高達38吉比特每秒（可預存最多400個二進制圖案）
• 1位二進制圖案更新速率高達9523 Hz
• 8位灰度圖案（預加載帶照明調制）更新速率高達1031 Hz，外部輸入更新速率可達360 Hz

廣泛波長范圍設計

• 波長范圍400納米至700納米
• 窗口透過率95%（單程，通過兩個窗口表面）
• 微鏡反射率88%
• 陣列衍射效率86%
• 陣列填充因子92%

引腳圖

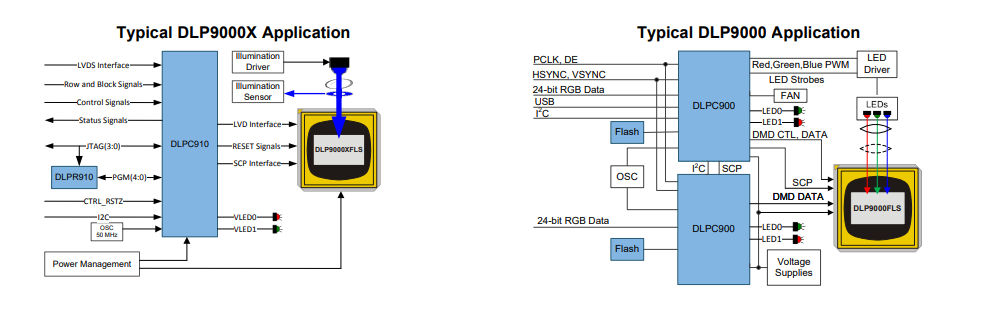

典型應用圖

應用

• 工業應用 ：機器視覺和質量控制、3D打印、直接成像平版印刷術、激光打標和修復等。
• 醫療應用 ：眼科、針對四肢和皮膚測量的3D掃描儀、高光譜成像、高光譜掃描等。
• 顯示屏應用 ：3D成像顯微鏡、智能和自適應照明等。
