一維卷積是對一維輸入數據應用滑動卷積來學習特征，其主要作用是對序列數據做局部特征提取?；谔崛〉奶卣骺梢赃M(jìn)一步構建分類或回歸網絡。一維卷積的操作涉及卷積大小、步長以及填充形式和填充值。本文對一維卷積操作進行介紹，包括一維擴展卷積和一維因果卷積，以及 MATLAB 對一維卷積的支持情況。在最后通過一個實例演示如何在 MATLAB 中將一維卷積和 LSTM 結合構建分類網絡，實現基于傳感器數據的故障診斷。

1. 一維卷積

一維卷積操作過程如圖1所示。圖1中顯示的卷積核的大小為 3(1×3的向量)，滑動的步長為 2，采用 0 值填充(padding)，填充可以在序列的最左側，或者兩側填充，這需要根據具體需求決定。

圖1 .一維卷積基本操作

基本的一維卷積操作過程中，卷積核的中心位置對齊輸入序列的每個位置，卷積核沿著輸入序列滑動，并在輸入序列的每個位置計算加權和(步長等于 1)。默認設置下，卷積操作會在輸入序列的兩端進行填充(padding)，輸出結果的長度可以由以下公式計算：

其中：l 表示輸出序列長度，i 表示輸入序列長度;p 表示填充數據的總長度;f 表示卷積核長度;s 表示步長;floor 表示計算結果的下取整。

2. 一維因果卷積

因果卷積是一類特殊的一維卷積。基本的卷積操作會考慮輸入位置的上下文信息，其不僅考慮位置之前的數據，還要考慮之后的數據。而因果卷積在處理輸入序列的每個位置時，只依賴于當前及之前的位置信息，這在應對時間序列輸入時，避免了信息泄露，即未來的信息不回影響過去的數據。因果卷積的卷積核最右側位置對齊輸入序列的開始位置，并根據步長滑動卷積核，因此輸入序列通常會在開始部分進行填充。

圖2 一維因果卷積操作過程

在實際應用中，一維卷積往往面對的是多個傳感器輸入序列，即多通道(每個通道對應一個傳感器序列)輸入，卷積核自身帶有“厚度”，同時與所有通道上的數據做卷積后輸出結果，因而一個卷積核合并多個通道的數據形成一個局部特征數據，如圖3所示。

圖3 一維多通道卷積

3. MATLAB 中的一維卷積

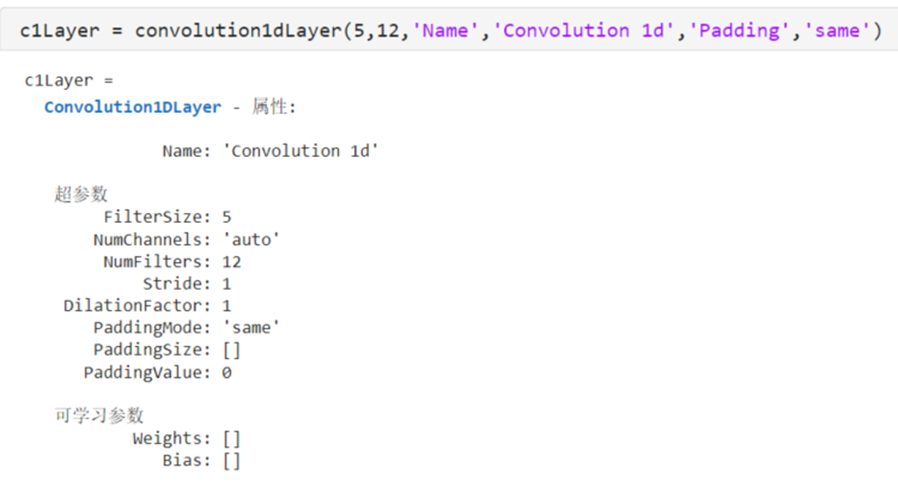

MATLAB 提供了一維卷積層 convolution1dLayer 實現對輸入序列的卷積操作。其有多個屬性用來設置卷積操作的過程，例如 FilterSize 用于定義卷積核的大小，NumFilters 定義卷積核的數量(卷積輸出的通道數), Stride定義步長，等等。

convolution1dLayer 的屬性 Padding 有兩個值：same 和 causal。same 實現了一維卷積標準操作，在輸入序列的兩側做填充，輸出序列的長度等于ceil(輸入序列長度/Stride)，ceil是MATLAB的內置上取整函數。causal 實現因果卷積，只在輸入序列左側做填充。對于時間序列數據，causal 只關注當前位置即之前位置上的數據。

MATLAB 的 convolution1dLayer 也支持?jǐn)U張卷積。擴展卷積(也稱為空洞卷積，Dilated Convolution)是一種卷積操作，旨在增加卷積核的感受野，而不增加計算復雜度。通過在卷積核元素之間插入空洞(即零)，擴展卷積可以在不增加參數數量的情況下捕獲更大范圍的輸入信息。MATLAB 通過 convolution1dLayer 的屬性 DilationFactor (膨脹系數)設置擴張卷積(也稱空洞卷積)，其數值的大小決定了卷積核元素之間空洞的大小。當 DilationFactor 的值為 1 時，卷積核元素之間不插入任何零值，與普通卷積相同。DilationFactor 值為 2 表示在卷積核元素之間插入 1 個零，為 3 表示插入 2 個零，依此類推。擴張卷積通過插入 0 值的方式擴大感受野，而參數數量并沒有增加，進而可以提高計算效率。

針對時間序列數據，擴展卷積與因果卷積配合使用構建時間卷積網絡 (Temporal Convolutional Network, TCN)。在MATLAB中，通過設置 convolution1dLayer 的 Padding 屬性值為 causal，同時設置 DilationFactor 的值可以構建時間卷積網絡。而此時對輸入序列做左側填充的大小為：(FilterSize - 1) .* DilationFactor。擴展卷積操作擴大了卷積層的輸出位置的感受野，隨著卷積層的增加，輸出位置的感受野不斷擴大。圖4顯示了在不增加參數數量(卷積核大小)的情況下，擴展卷積的膨脹系數(DilationFactor)呈指數增加，每個輸出位置的感受野不斷擴大。這使得網絡能夠捕獲更大范圍的局部信息。

圖4 時間卷積網絡的輸出位置的感受野

4. 實現基于傳感器數據的故障診斷

卷積網絡的計算比循環網絡更快，因?yàn)榫矸e操作可以通過單一運算來處理輸入。相反，循環操作必須對輸入的時間步進行迭代，進而其計算比較耗時。然而，循環網絡時間步迭代使其能夠捕獲數據在時間上的依賴關系，可以學習到時間步之間的長期相關性，而卷積操作只是提取數據在局部的特征，并沒有考慮時間上的關系。對于動態系統，往往存在著時間步之間的關系，識別這些關系對于診斷故障和預測壽命是非常重要的。因此，將一維卷積和循環網絡聯合使用。通過卷積提取輸入序列的局部特征，減少序列長度，降低計算量;再通過循環網絡捕獲輸入序列時間上的依賴關系，提高網絡精度。這種結合在減少計算量的同時，也可以保證模型的精度。

本文將卷積網絡和循環網絡聯合使用構建分類模型，實現基于傳感器數據的故障診斷。利用上文提到的時間卷積網絡提取輸入數據的局部特征，并將由這些局部特征組成的新的序列數據輸入 LSTM 網絡捕獲時間上的依賴關系，最后通過全連接網路輸出故障類型，網絡結構如圖 5 所示。

圖5 TCN+LSTM的分類網絡

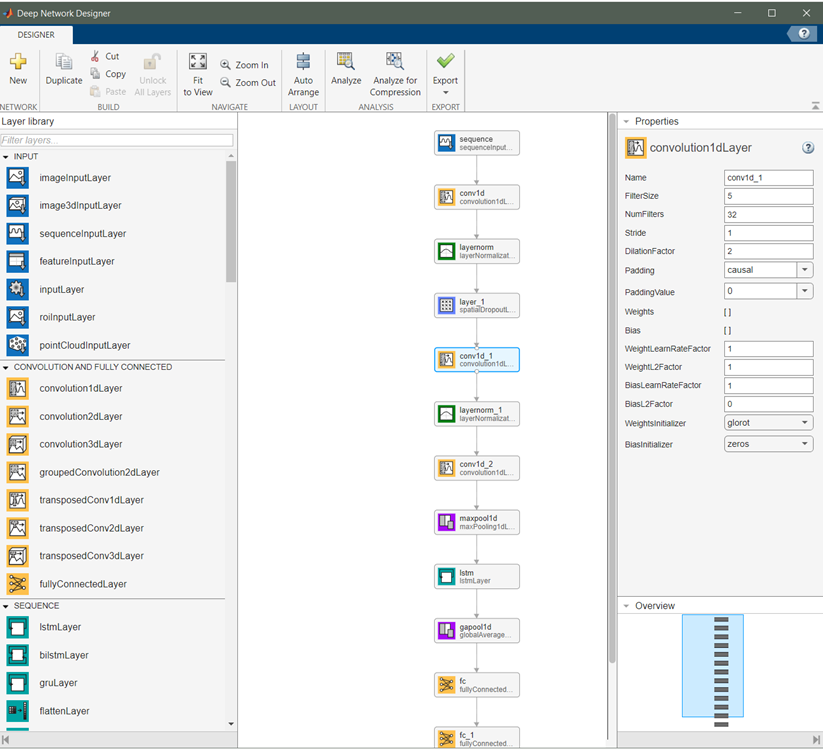

圖 5 顯示的是使用 Deep Network Designer App 構建分類網絡，其中一維卷積層 convolution1dLayer 采用擴展卷積核因果卷積。通過逐層增加 DilationFactor 的值來擴大感受野;并且每個卷積層的 Padding 參數都設置為 causal。lstmLayer 的隱藏單元向量維度設置為 64，outputMode 設置為 sequence，因此，lstmLayer 層的輸出是一個隱藏狀態向量序列，并且序列中的每個向量的維度為 64。在 lstmLayer 之后使用 globalMaxPooling1dLayer 層對輸出結果在時間方向上做最大值池化，進而其輸出結果為一個 64 維的向量。最后我們使用兩個全連接層做線性變化，最終輸出為 3 維的向量對應于故障種類。

使用在傳感器數據的深度學習模型應用(一) – Transformer提到的數據集，該數據集，并直接在原始信號數據上做模型訓練。原始信號數據是具有 146484 采樣點一維數據。數據集進步劃分為訓練集和測試集，如下所示：

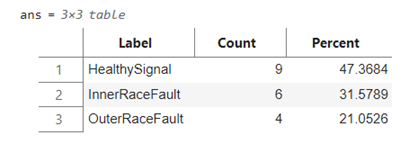

訓練集(上)和測試集(下)

進一步將訓練集再劃分為訓練集和驗證集，并在模型訓練過程中進行驗證，以提高模型的泛化能力。

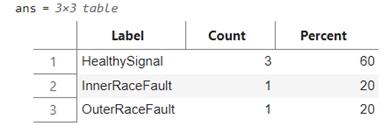

訓練集(上)和驗證集(下)

模型訓練過程，MATLAB 提供了超參數選項實現模型的進一步調優，而超參數選項是通過 trainingOptions 函數設置的，包括初始學習速率、學習速率衰減策略、minibatch 大小、訓練執行環境(GPU、CPU)、訓練周期等等。經過 100 個 Epoch 訓練后，模型的精度以及在測試集上的測試結果如圖 6 所示：

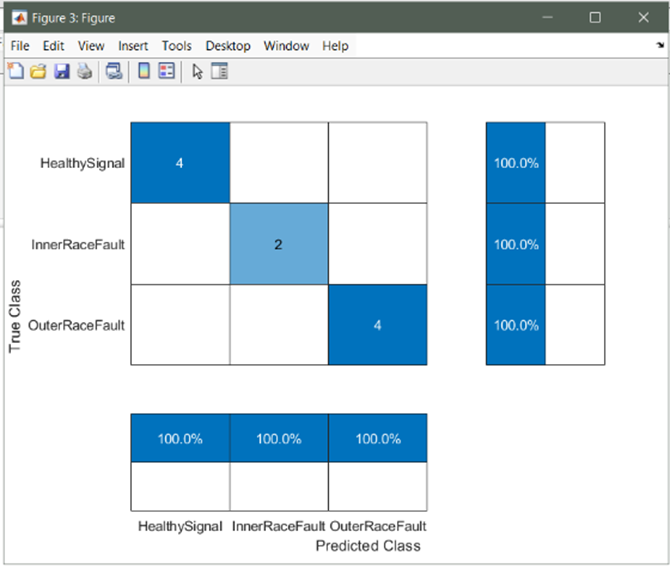

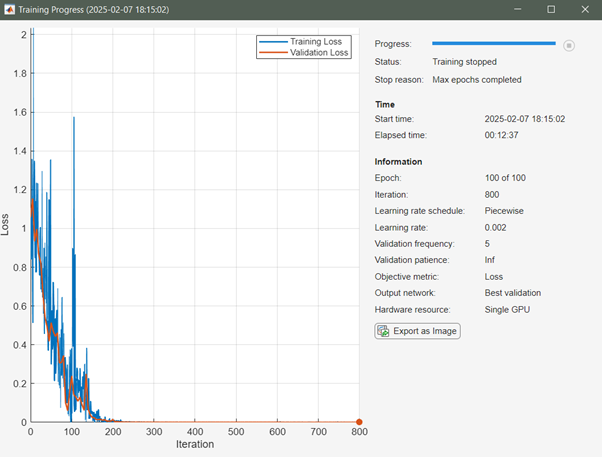

圖6 模型訓結果(上)和測試集精度(heatmap)(下)

5. 總結

本文通過引入一維卷積對原始傳感器數據進行直接處理，實現了模型訓練過程的特征提取，節省了數據前處理中的特征提取工作。在卷積層提取的特征數據上應用LSTM層捕獲數據的動態特征。這種網絡結構充分發揮了各自網絡層特點，進而實現基于動態數據的故障診斷。本文目的是為讀者在序列數據分析方面提供一種思路，所使用的代碼可以通過下方二維碼掃碼下載。文中的模型設計和訓練還有可以優化地方，僅為讀者提供參考，也歡迎大家做進一步模型結構調整和精度提升。
