測試設備：控制板卡設備、高壓放大器、激光位移傳感器等。

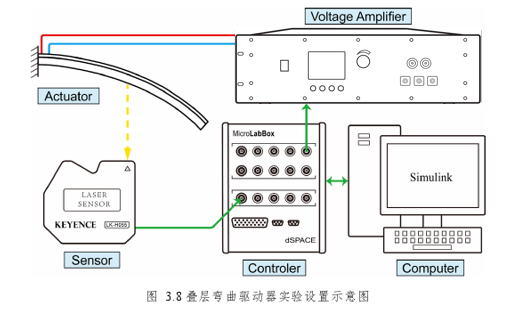

實驗過程：實驗設置如圖所示。一個完整的控制流程如下:激光位移傳感器測量當前彎曲驅動器的垂直位移，并將實時數據發送給控制板?？刂瓢鍖?duì)位移信號進行采樣并利用插值計算對采樣信號進行處理，消除驅動器水平位移的影響。速度信號則通過對相鄰位移測量值進行差分運算得到，加速度信號同理?？刂瓢甯鶕?jù)反饋信號計算出控制量后，將模擬控制信號發送至高壓放大器。高壓放大器將接收到的控制信號放大，變成輸出在驅動器上的電壓。此外，一臺通用計算機作為上位機與控制板進行通信，用于控制參數調整與數據記錄。該系統的控制頻率設置為1kHz。

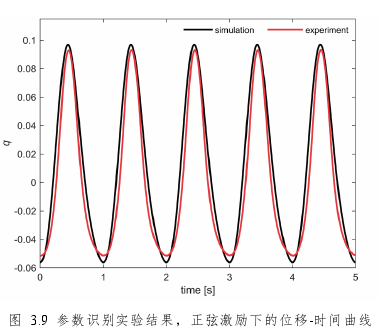

實驗結果：控制率式中有部分動力學參數需要進行參數辨識。參數辨識的初始值可以得到，然后進一步在Simulink軟件中用仿真結果擬合實驗數據以調節參數。最終得到的辨識結果。圖3.9是輸入電壓信號為峰-峰值700v頻率1Hz的偏置正弦波的參數識別結果，可以看出模擬結果(黑色曲線)與實驗結果(紅色曲線)吻合較好。最終標定出來的參數估計值為:M=0.004，M=0.018,a=[3.571,0.018,17.57,57.46,-1.364]，注意這些數值會在實際控制過程中通過自適應律動態改變

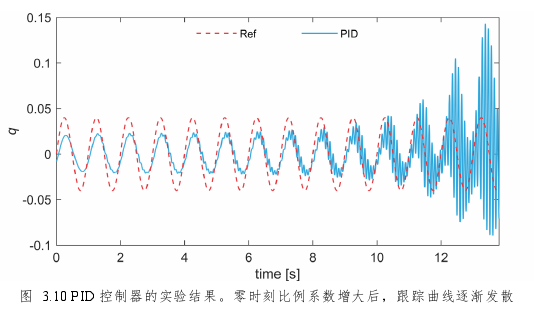

在驗證本節所提出控制器的性能之前，不妨先看使用傳統PID控制的效果是怎樣的。圖3.10為PID控制器的位移跟蹤實驗結果。跟蹤參考軌跡是一個振幅為0.04，頻率為1Hz的正弦位移。零時刻時的跟蹤誤差較大，表明需要增加PD控40制器的比例系數。然而，比例系數的增加激發了高頻模態，反而引起了發散。這一結果表明，沒有模型信息的控制器不能處理這種非線性系統。

為了證明自適應律的有效性，下面的實驗對比無參數自適應的控制器(C1)和有參數自適應的控制器(C2)的表現。經實驗測試，對于C1控制器，控制參數[入,k]設定為[5,2.2]，對于C2控制器則設為[5,1.7]。為避免自適應發散,設置參數變化的邊界為d∈(0.5xd標定值,2xd標定值]，其中d=M0,M1,à。

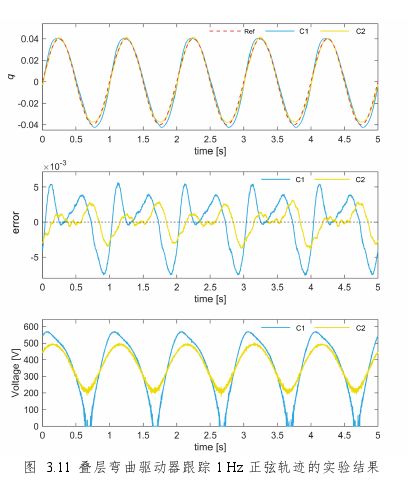

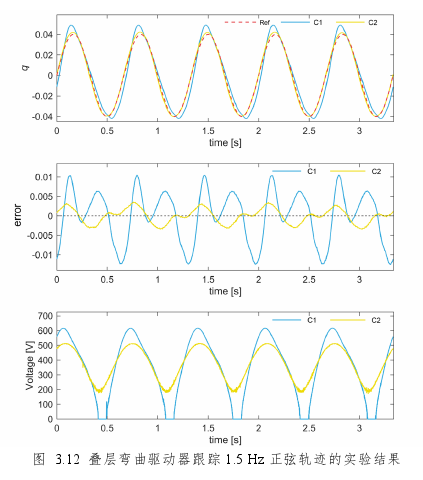

圖5-7分別為跟蹤正弦參考軌跡的頻率為1Hz、15Hz和2Hz時，兩個控制器的控制實驗結果?？梢钥吹?，在1Hz情況下兩個控制器產生的位移可以很好地跟蹤參考軌跡，但C2的跟蹤精度高于C1。而隨著參考軌跡頻率的增加，C2和C之間的性能差距變得更大。即便C1的反饋增益k比C2更大，但在誤差、超調以及相位滯后方面，C2仍?xún)?yōu)于C1。

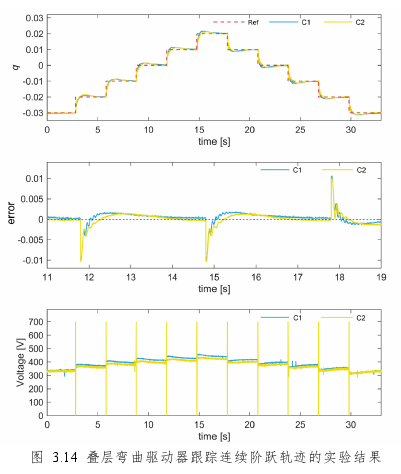

圖8為跟蹤一個連續階躍軌跡的控制實驗結果。在階躍發生時，C1和C2有著類似的響應速度，因?yàn)槠淇刂茙捜胂嗤?。從誤差曲線中看，C2收益于參數自適應，反饋增益k設定得較小，因而振蕩更平緩

綜合來看，兩個控制器都表現出了不錯的控制效果，驗證了基于動力學模型的控制的有效性與魯棒性，而參數自適應進一步改善了控制性能。
