連溫濕度傳感器在匯川plc組態監控數據

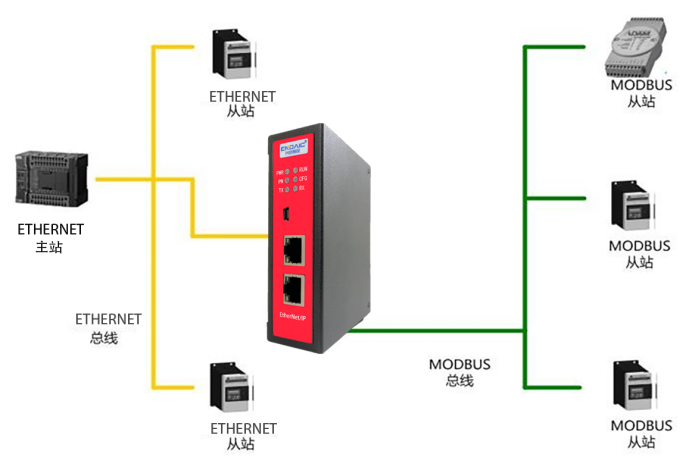

在工業自動化領域，準確和高效的數據傳輸是保證生產效率和系統穩定性的關鍵。EtherNET和Modbus作為兩種廣泛應用的工業通信協議，它們在眾多領域得到了有效的實踐和應用。然而，由于各自的特性和應用場景不同，直接在這兩種協議之間進行數據交換常常面臨不少挑戰。本文將詳細探討如何通過專門的轉換器或軟件，將EtherNET信號轉換為Modbus，以實現兩種協議的無縫對接和數據共享

? 應用廣泛：應用于 ModbusRTU接口的變頻器、智能高低壓電器、電量測量裝置、智能現場測量設備、儀表、PLC、DCS、FCS等等。

? 配置簡單：用戶不必了解 Modbus和 EtherNet/IP細節，只需要參考手冊，根據

要求就能配置網關，不需要復雜編程，即可在短時間內實現連接功能。

下面講述EtherNET轉modbus在匯川PLC組態監控溫濕度傳感器快速配置方法和過程

1、打開EtherNET轉modbus配置軟件在工具欄設置里找到通訊串口設置，選擇COM口點擊打開串口：

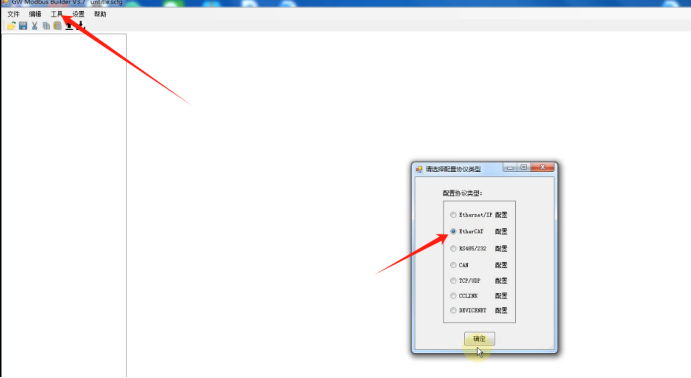

2、點擊“工具”“在線”選擇EtherNET配置點確認：

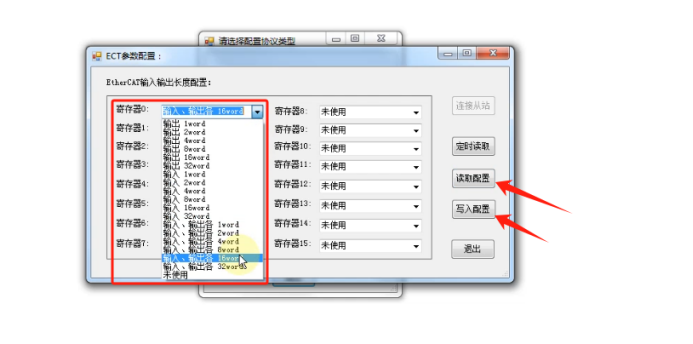

3、進入配置頁面點擊“讀取配置”選擇輸入輸出長度，點寫入配置：

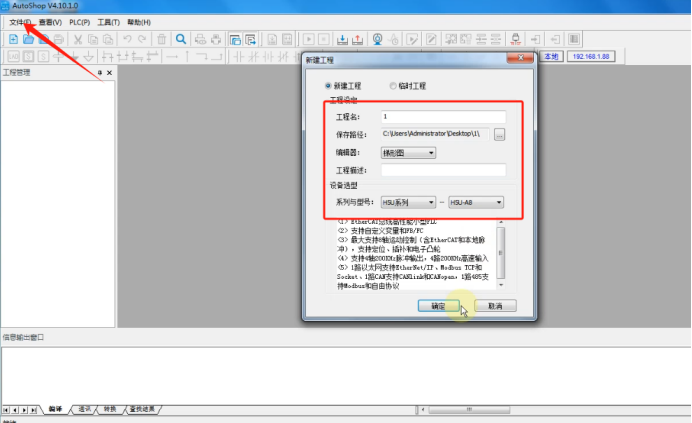

4、打開EtherNET轉modbus組態軟件，點擊文件“新建工程”給新工程命名選擇PLC型號，點擊確認：

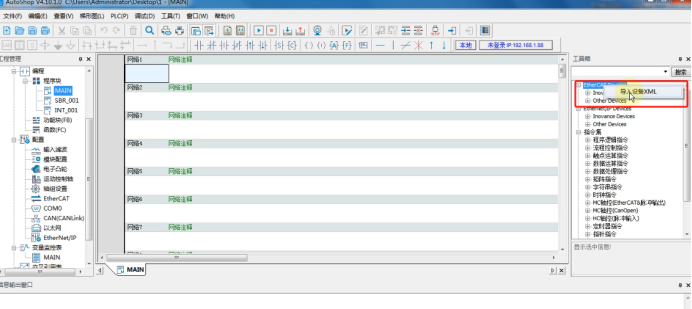

5、在右側工具箱右擊“EtherNET Devices”導入XML文件：

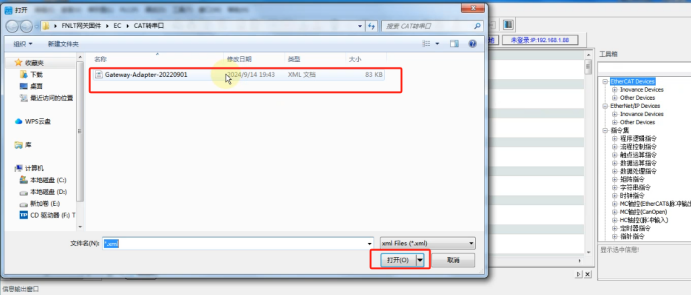

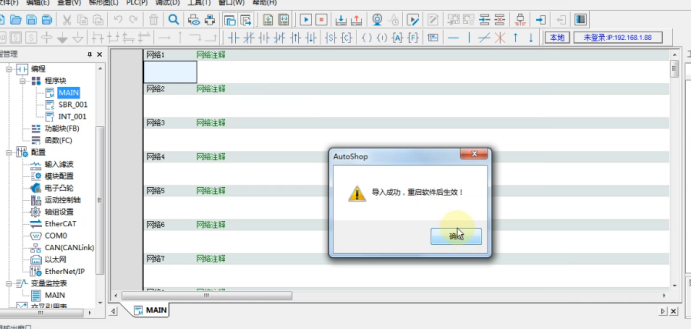

6、選中XML文件點擊打開，導入成功后需要重啟EtherNET轉modbus組態軟件：

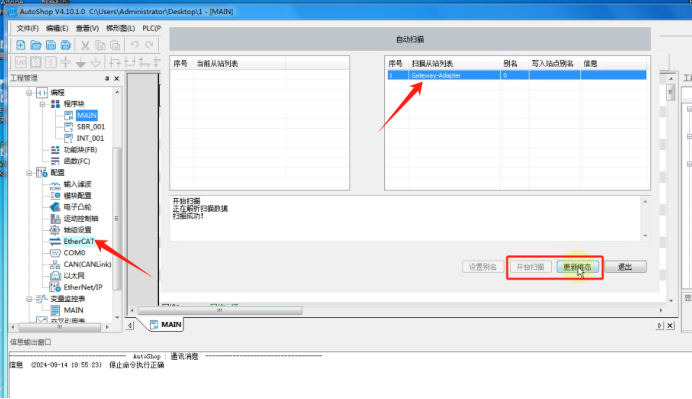

7、右擊EthereNET選擇自動掃描 點擊開始掃描 掃描完成選中掃描到的設備點更新組態：

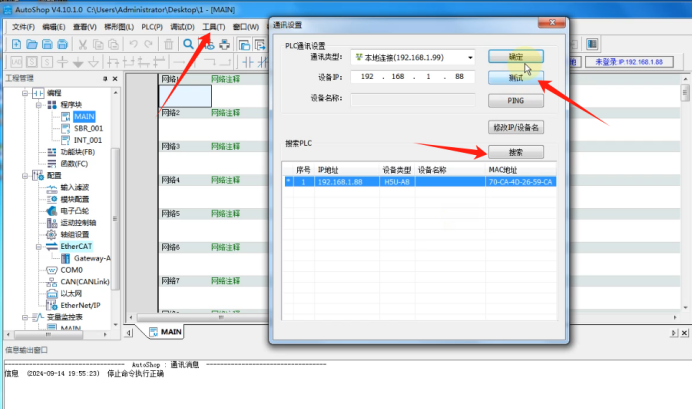

8、在上方“工具”里找到通訊設置進入之后點擊搜索，搜索完成點擊測試：

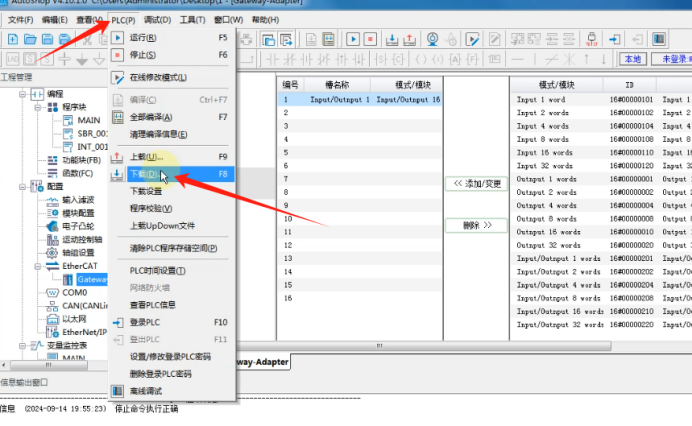

9、通訊完成后在“PLC”點擊下載：

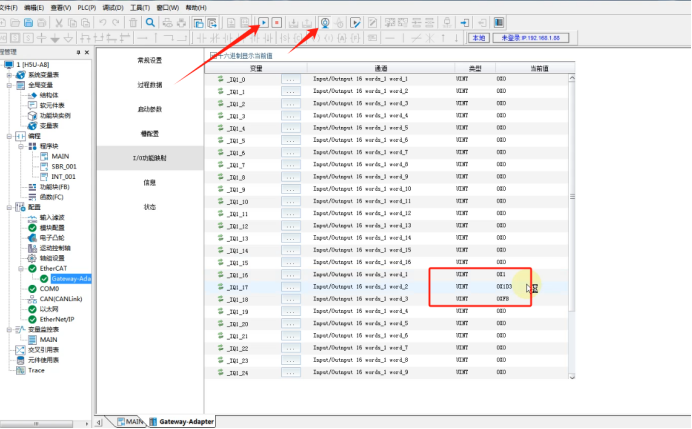

10、下載完成后點擊運行和監控數據，就可以在I/O功能映射里監控到采集的值，如下圖所示：

在現代工業自動化領域，有效地集成和協調不同的通信協議是提高生產效率和系統穩定性的關鍵。通過使用EtherNET到Modbus的轉換技術，企業能夠優化其自動化系統的性能，實現不同設備和平臺之間的高效數據交流和協同工作。隨著技術的不斷進步，未來可能會誕生更多創新的解決方案來應對更復雜的工業通信挑戰。

隨著工業自動化技術的快速發展，建立一個高效、可靠且經濟的通信網絡是保證工業系統最大效率的關鍵。無論是采用硬件轉換器還是軟件解決方案，EtherNET到Modbus的轉換技術都為實現這一目標提供了強有力的支持。
