VS系列電壓傳感器是一種量程覆蓋35kV及以下的直流、交流、周期性脈沖以及各種不規則波形的電壓傳感器，也是我們國內的湖南銀河電氣自主研發的高精度電壓傳感器，可完全替代瑞士的LEM，精度高達0.05%FS、帶寬高達100kHz，可滿足寬頻帶、高精度電壓測試需求。

高精度測試范圍

常規的電壓傳感器均為滿量程精度標稱，半量程以下測試時偏差較大，難以滿足寬范圍測試應用需求。VS高精度電壓傳感器具有優異的精度、線性度指標，即便在30%UN下也可實現高精度測量。

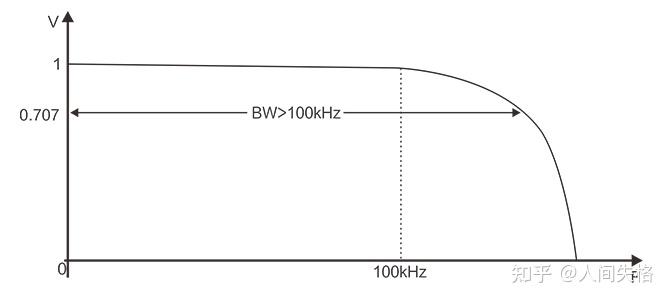

寬頻帶測試范圍

VS高精度電壓傳感器輸入測試帶寬高達100kHz[1]，適用于寬頻帶PWM波形及復雜電壓波形采樣測試及諧波分析需求。

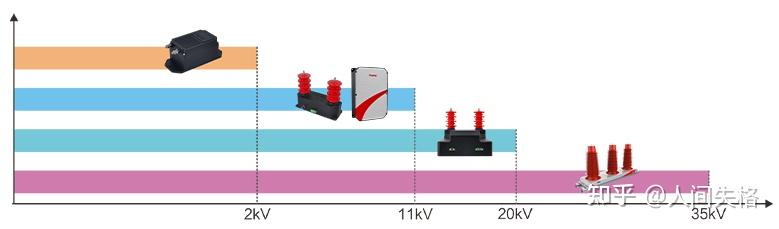

寬幅值測試范圍

VS高精度電壓傳感器可在完全隔離的前提下實現直流、交流或任何失真電壓的高精度測量，電壓量程覆蓋0~35kV。

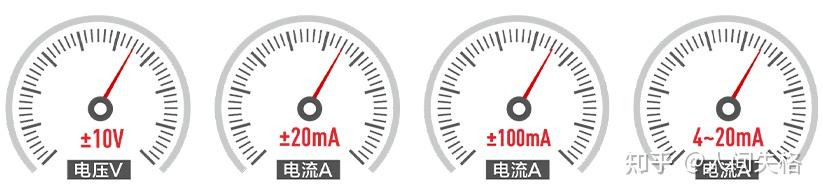

多種信號輸出類型

產品的二次輸出提供±10V，±20mA，±100mA，4~20mA（定制）等多種常用的標準化電流信號和電壓信號類型可選，滿足不同測量場景的信號接入需求，在保證產品輸出精度的同時，進一步提升產品的匹配性和通用性。

明確的角差指標

常規的電壓傳感器只關注比差，并無角差標稱，僅適用于電壓的單獨測量，當傳感器用于測量功率時，角差是影響功率測量準確度的重要指標，VS高精度電壓傳感器具有明確的角差指標，典型角差低至2′，更適用于功率測量時的選型。

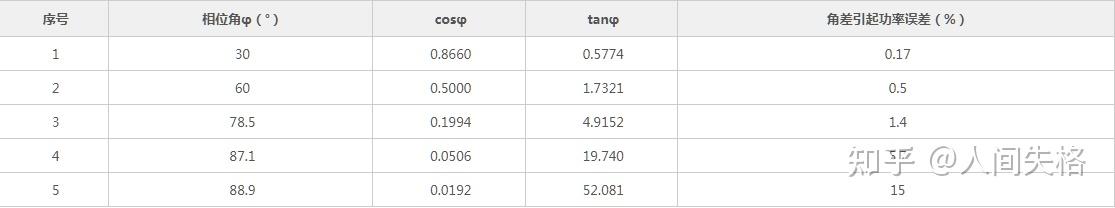

下表列出了相位角0°~90°范圍內變化時，10′（約0.0029弧度，相當于0.2級電磁式互感器的誤差限值）角差引起功率測量誤差值：

由表中角差引起功率誤差可知，角差對功率測試有較大影響，特別是低功率因數工況下，影響極其顯著。VS高精度電壓傳感器典型角差為2′，指標優異，可有效保證功率測試精度。

高壓隔離型電壓傳感器選型表，VSV662-G280T12-I電壓傳感器：

VSV662-G280T12-I是一種能在原邊、副邊完全隔離條件下測量直流、交流、脈沖以及各種不規則波形的電壓傳感器，它主要用于要求準確度高的計量檢定和計量校準領域，以及要求高靈敏度、高穩定性和高可靠性的電能質量分析、功率分析儀、醫療、航空航天、艦艇等領域。

技術特點：

? 極高的準確度? 極好的線性度

? 極高的穩定性? 極高的靈敏度

? 極高的分辨率? 極低的溫度漂移

? 極低的失調電流? 極低的插入損耗

? 抗干擾能力強? 響應速度快

? 極低的噪聲? 極小的角差

? 寬頻帶? 模擬量輸出

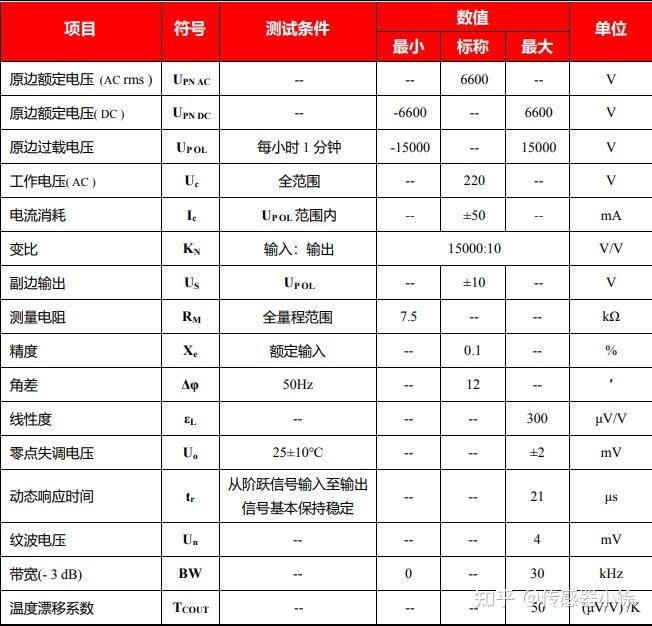

電氣性能：

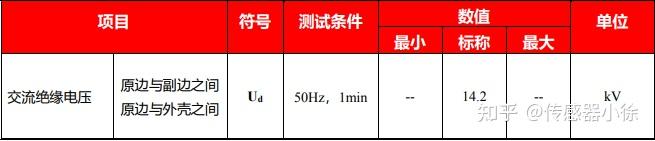

安全特性：

環境和機械特性：

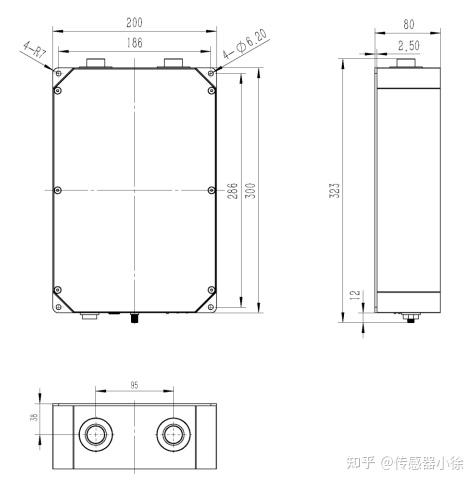

外形尺寸 (單位：mm)：

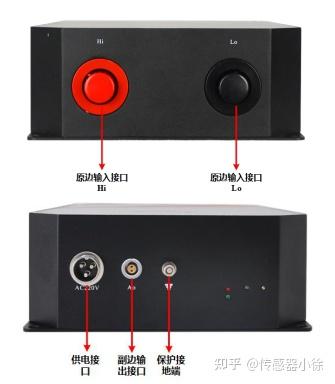

接口定義：

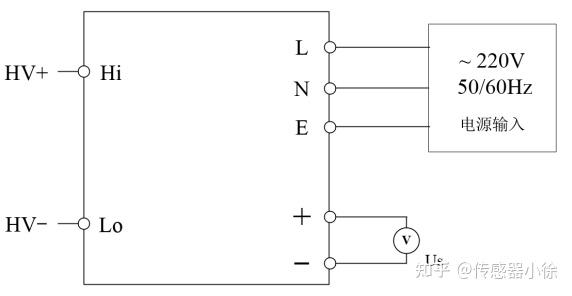

應用連接及說明：

隨著科技的持續發展，市面上的傳感器類型多種多樣，從lem的霍爾傳感器到現如今湖南銀河電氣的磁通門傳感器，這都是我們?nèi)祟惪萍歼M(jìn)步里程碑的一刻。
