1概述

分布式光伏系統是一種將光伏發電設備分散安裝在用戶側或負荷中心附近的發電系統。與集中式光伏電站不同，分布式光伏系統通常規模較小，直接為本地用戶供電，多余的電能可以并入電網。AcrelCloud-1200分布式光伏運維云平臺通過監測光伏站點的逆變器設備，氣象設備以及攝像頭設備、幫助用戶管理分散在各地的光伏站點。主要功能包括：站點監測，逆變器監測，發電統計，逆變器一次圖，操作日志，告警信息，環境監測，設備檔案，運維管理，角色管理。用戶可通過WEB端以及APP端訪問平臺，及時掌握光伏發電效率和發電收益。以下是分布式光伏系統的關鍵特點和應用：

系統組成

- 光伏組件：將太陽能轉化為直流電。

- 逆變器：將直流電轉換為交流電，供用戶使用或并入電網。

- 支架系統：用于固定光伏組件，確保最佳角度。

- 配電系統：連接光伏系統與用戶負載或電網。

- 監控系統：實時監測發電和運行狀態。

主要特點

- 就近發電：靠近用戶，減少輸電損耗。

- 靈活安裝：可安裝在屋頂、墻面等閑置空間。

- 規模多樣：從小型家庭系統到大型工商業系統均可。

- 環保節能：減少化石能源使用，降低碳排放。

- 自發自用：用戶優先使用自發電，多余電能可出售。

2系統結構

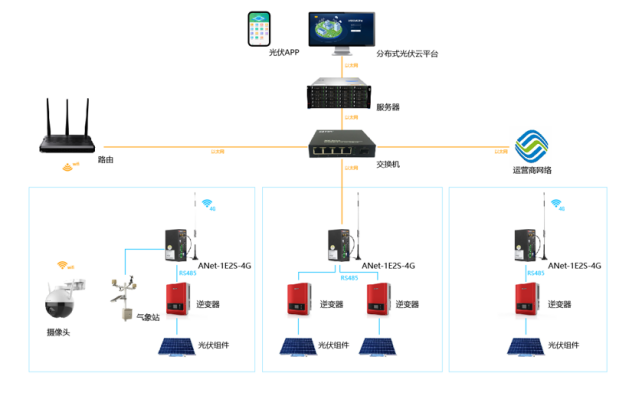

在光伏變電站安裝逆變器、以及多功能電力計量儀表，通過網關將采集的數據上傳至服務器，并將數據進行集中存儲管理。用戶可以通過PC訪問平臺，及時獲取分布式光伏電站的運行情況以及各逆變器運行狀況。平臺整體結構如圖所示。

3系統功能

AcrelCloud-1200分布式光伏運維云平臺軟件采用B/S架構，任何具備權限的用戶都可以通過WEB瀏覽器根據權限范圍監視分布在區域內各建筑的光伏電站的運行狀態（如電站地理分布、電站信息、逆變器狀態、發電功率曲線、是否并網、當前發電量、總發電量等信息）。

光伏發電

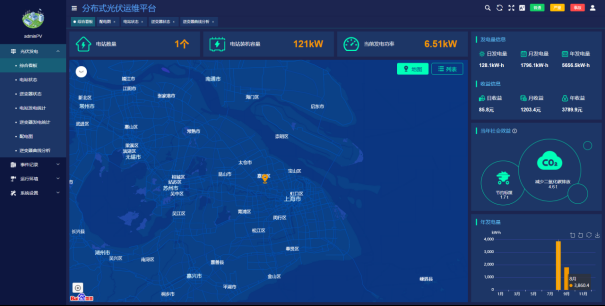

①綜合看板

●顯示所有光伏電站的數量，裝機容量，實時發電功率。

●累計日、月、年發電量及發電收益。

●累計社會效益。

●柱狀圖展示月發電量。

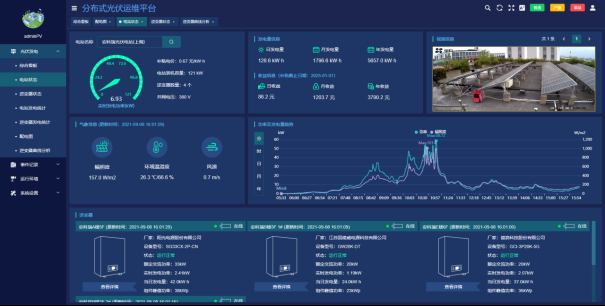

②電站狀態

●電站狀態展示當前光伏電站發電功率，補貼電價，峰值功率等基本參數。

●統計當前光伏電站的日、月、年發電量及發電收益。

●攝像頭實時監測現場環境，并且接入輻照度、溫濕度、風速等環境參數。

●顯示當前光伏電站逆變器接入數量及基本參數。

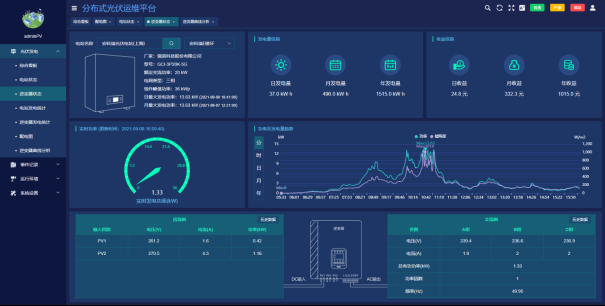

③逆變器狀態

●逆變器基本參數顯示。

●日、月、年發電量及發電收益顯示。

●通過曲線圖顯示逆變器功率、環境輻照度曲線。

●直流側電壓電流查詢。

●交流電壓、電流、有功功率、頻率、功率因數查詢。

④電站發電統計

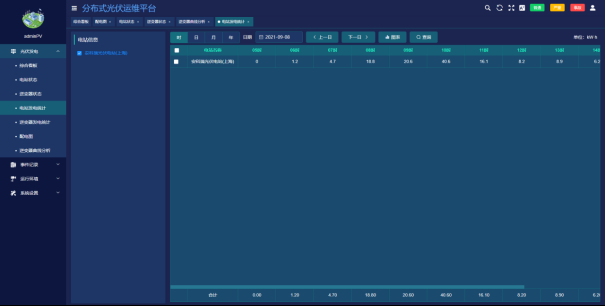

●展示所選電站的時、日、月、年發電量統計報表。

⑤逆變器發電統計

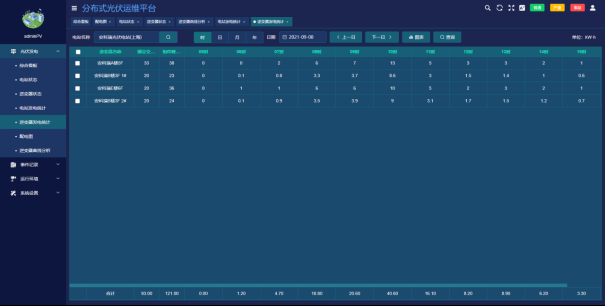

●展示所選逆變器的時、日、月、年發電量統計報表。

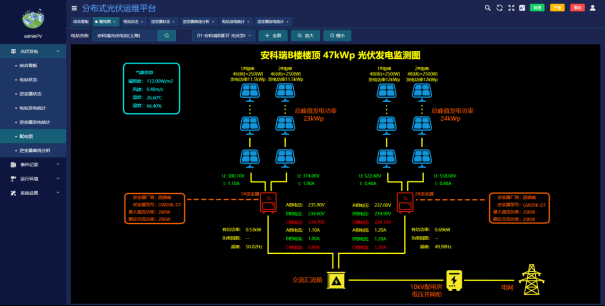

⑥配電圖

●實時展示逆變器交、直流側的數據。

●展示當前逆變器接入組件數量。

●展示當前輻照度、溫濕度、風速等環境參數。

●展示逆變器型號及廠商。

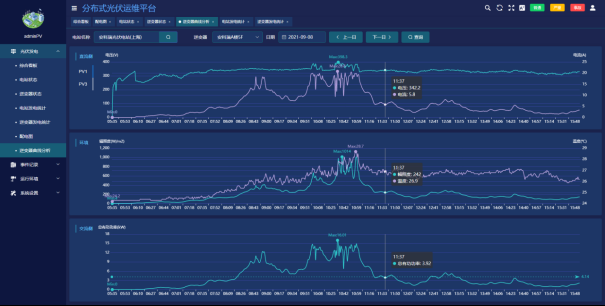

⑦逆變器曲線分析

●展示交、直流側電壓、功率、輻照度、溫度曲線。

事件記錄

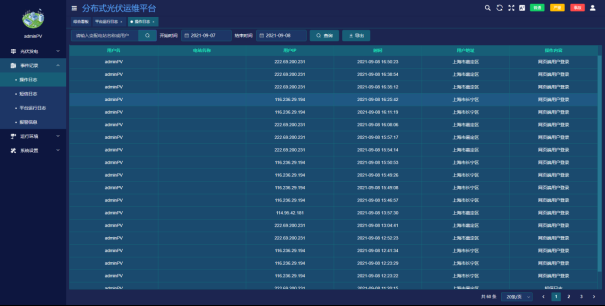

●操作日志：用戶登錄情況查詢。

●短信日志：查詢短信推送時間、內容、發送結果、回復等。

●平臺運行日志：查看儀表、網關離線狀況。

●報警信息：將報警分進行分級處理，記錄報警內容，發生時間以及確認狀態。

運行環境

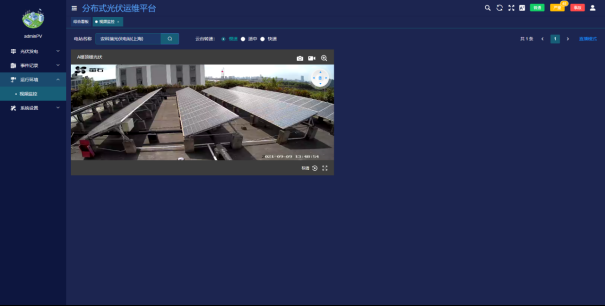

●視頻監控：通過安裝在現場的視頻攝像頭，可以實時監視光伏站運行情況。對于有硬件條件的攝像頭，還支持錄像回放以及云臺控制功能。

4系統硬件配置

(交流220V并網)

交流220V并網的光伏發電系統多用于居民屋頂光伏發電，裝機功率在8kW左右。

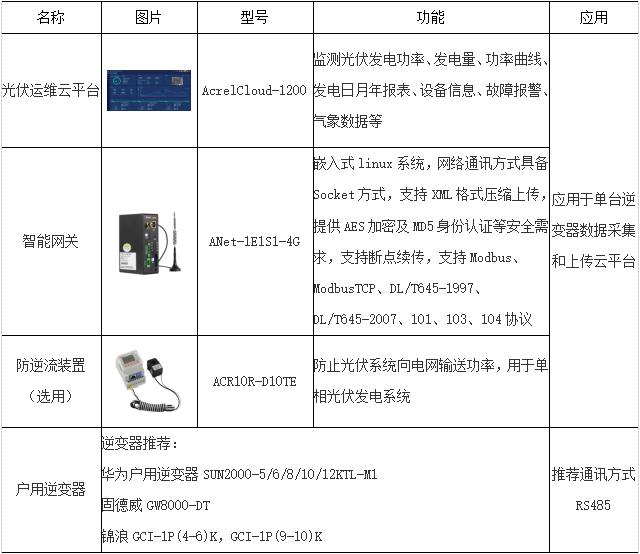

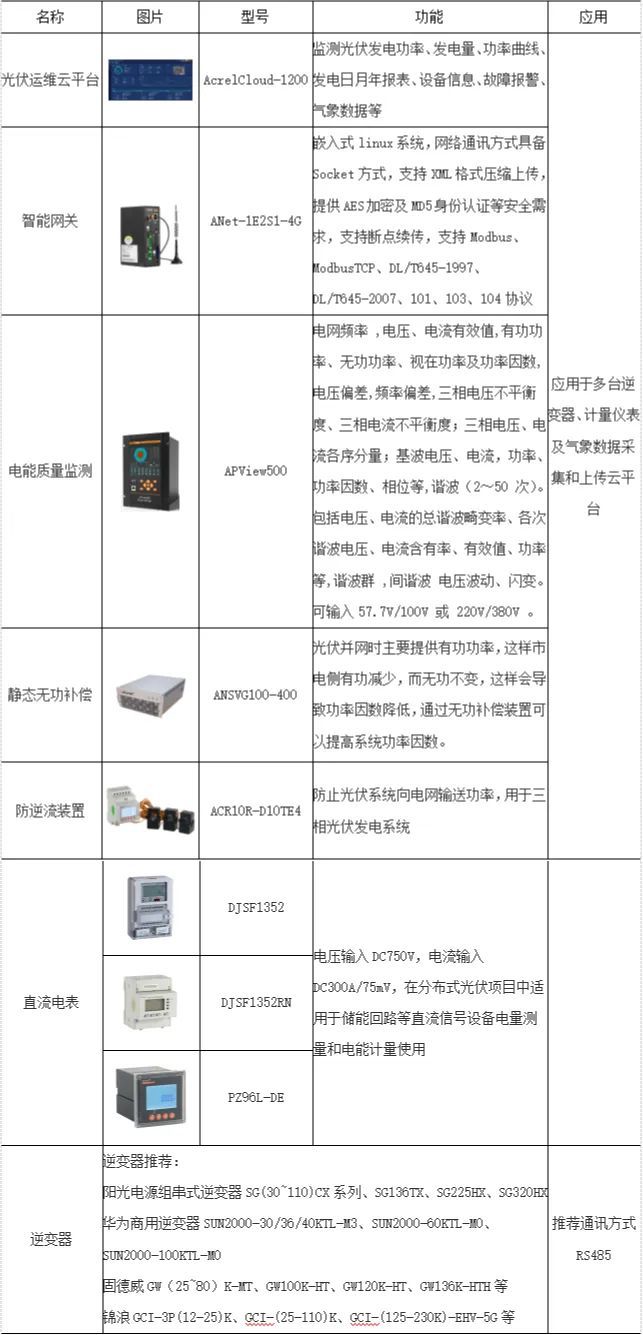

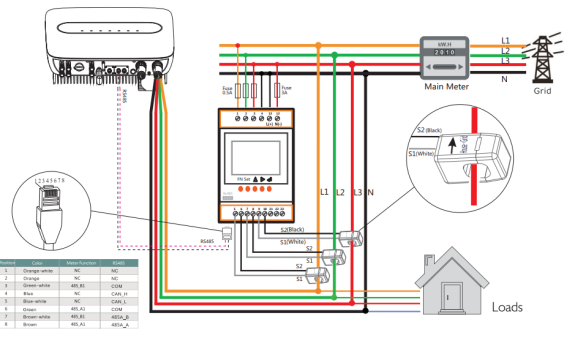

部分小型光伏電站為自發自用，余電不上網模式，這種類型的光伏電站需要安裝防逆流保護裝置，避免往電網輸送電能。光伏電站規模較小，而且比較分散，對于光伏電站的管理者來說，通過云平臺來管理此類光伏電站非常有必要，安科瑞在這類光伏電站提供的解決方案包括以下方面，更多資料請聯系安科瑞陳芳芳136/119655/14：

交流380V并網

根據國家電網Q/GDW1480-2015《分布式電源接入電網技術規定》，8kW~400kW可380V并網，超出400kW的光伏電站視情況也可以采用多點380V并網，以當?shù)仉娏Σ块T的審批意見為準。這類分布式光伏多為工商業企業屋頂光伏，自發自用，余電上網。分布式光伏接入配電網前，應明確計量點，計量點設置除應考慮產權分界點外，還應考慮分布式電源出口與用戶自用電線路處。每個計量點均應裝設雙向電能計量裝置，其設備配置和技術要求符合DL/T448的相關規定，以及相關標準、規程要求。電能表采用智能電能表，技術性能應滿足國家電網公司關于智能電能表的相關標準。用于結算和考核的分布式電源計量裝置，應安裝采集設備，接入用電信息采集系統，實現用電信息的遠程自動采集。

光伏陣列接入組串式光伏逆變器，或者通過匯流箱接入逆變器，然后接入企業380V電網，實現自發自用，余電上網。在380V并網點前需要安裝計量電表用于計量光伏發電量，同時在企業電網和公共電網連接處也需要安裝雙向計量電表，用于計量企業上網電量，數據均應上傳供電部門用電信息采集系統，用于光伏發電補貼和上網電量結算。

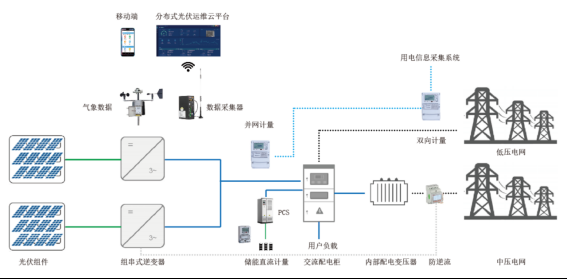

部分光伏電站并網點需要監測并網點電能質量，包括電源頻率、電源電壓的大小、電壓不平衡、電壓驟升/驟降/中斷、快速電壓變化、諧波/間諧波THD、閃變等，需要安裝單獨的電能質量監測裝置。部分光伏電站為自發自用，余電不上網模式，這種類型的光伏電站需要安裝防逆流保護裝置，避免往電網輸送電能，系統圖如下。

這種并網模式單體光伏電站規模適中，可通過云平臺采用光伏發電數據和儲能系統運行數據，安科瑞在這類光伏電站提供的解決方案包括以下方面：

10kV或35kV并網

根據《國家能源局關于2019年風電、光伏發電項目建設有關事項通知》（國發新能〔2019〕49號），對于需要國家補貼的新建工商業分布式光伏發電項目，需要滿足單點并網裝機容量小于6兆瓦且為非戶用的要求，支持在符合電網運行安全技術要求的前提下，通過內部多點接入配電系統。

此類分布式光伏裝機容量一般比較大，需要通過升壓變壓器升壓后接入電網。由于裝機容量較大，可能對公共電網造成比較大的干擾，因此供電部門對于此規模的分布式光伏電站穩控系統、電能質量以及和調度的通信要求都比較高。

光伏電站并網點需要監測并網點電能質量，包括電源頻率、電源電壓的大小、電壓不平衡、電壓驟升/驟降/中斷、快速電壓變化、諧波/間諧波THD、閃變等，需要安裝單獨的電能質量監測裝置。

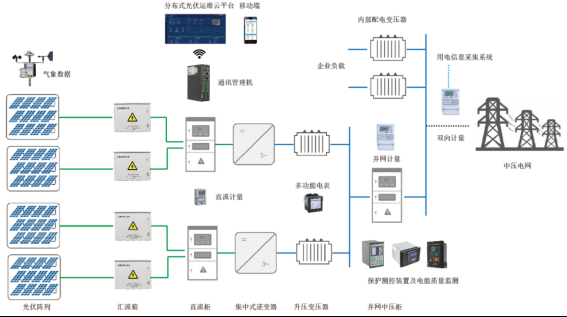

上圖為一個1MW分布式光伏電站的示意圖，光伏陣列接入光伏匯流箱，經過直流柜匯流后接入集中式逆變器(直流柜根據情況可不設置)，再經過升壓變壓器升壓至10kV或35kV后并入中壓電網。

總之，分布式光伏監測系統是光伏發電的重要組成部分，能夠顯著提升系統的可靠性、安全性和經濟性。
